第6讲-水准仪的检验与校正VIP免费

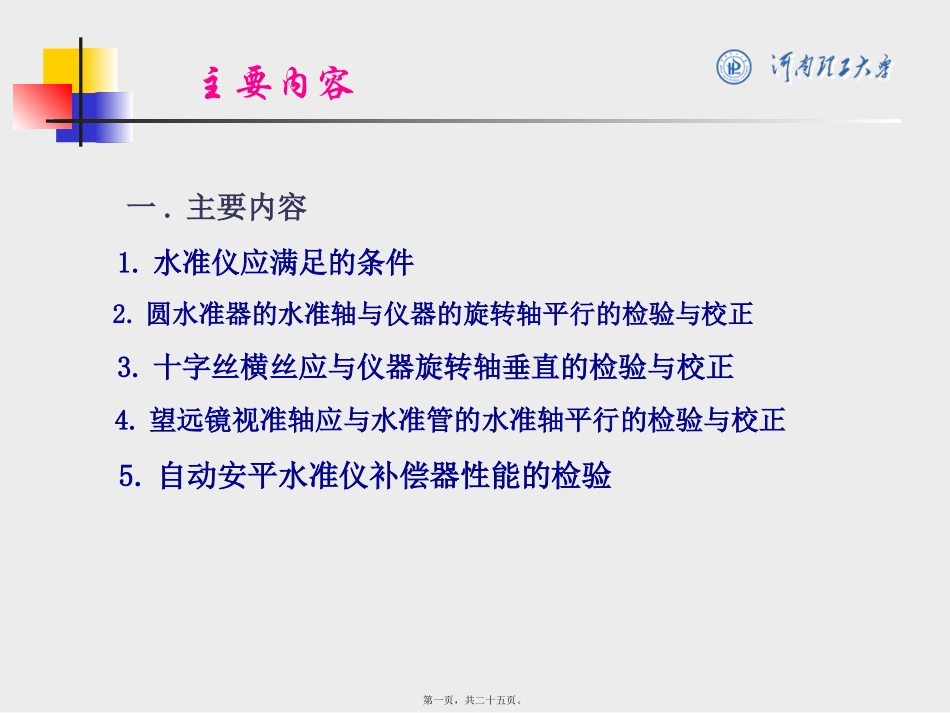

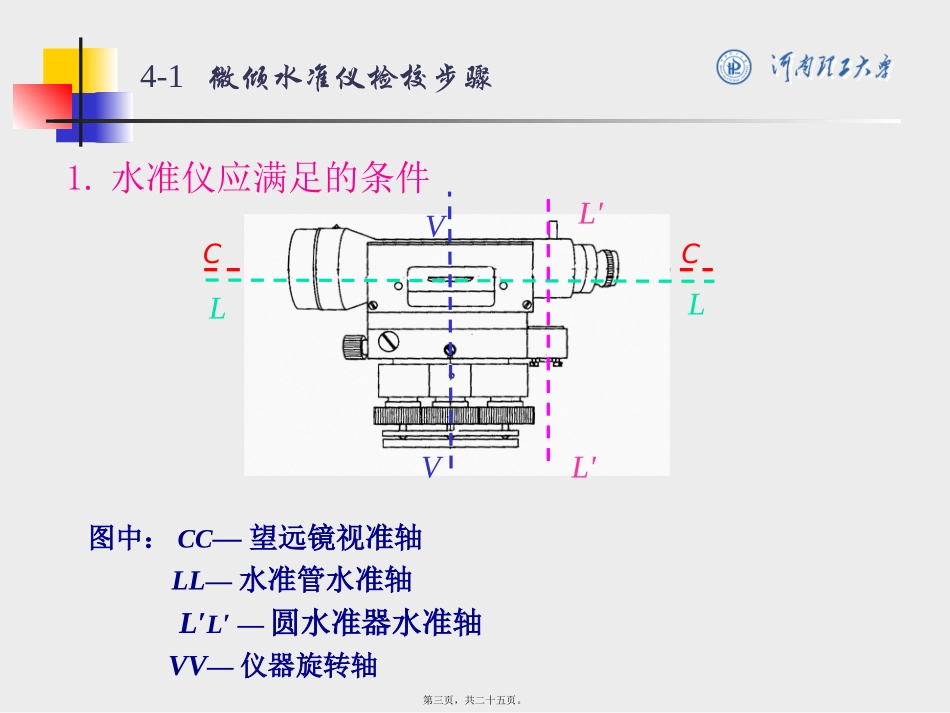

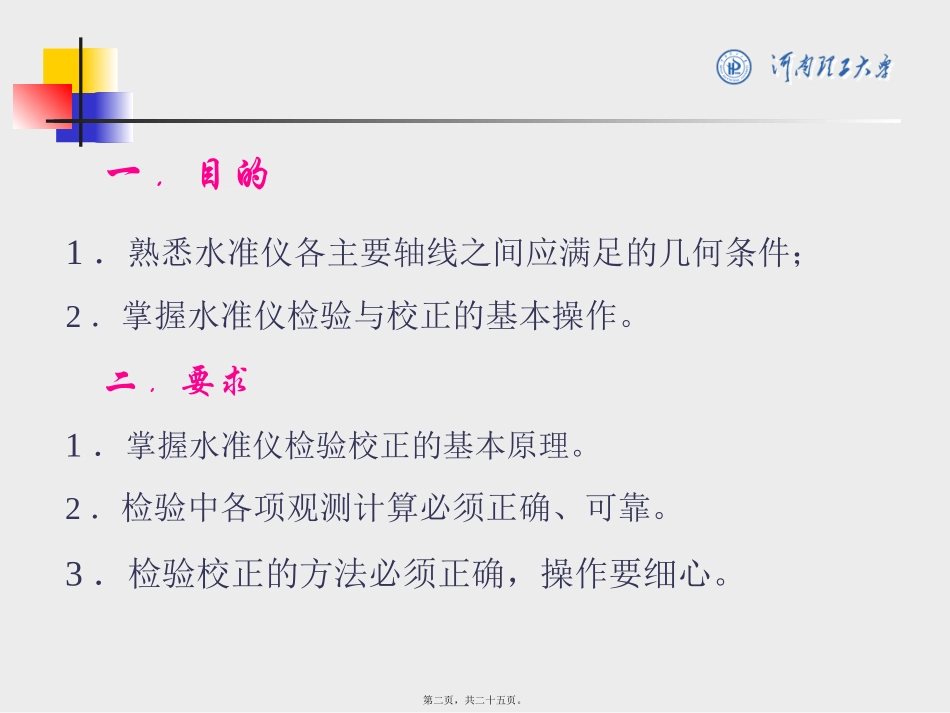

一.主要内容1.水准仪应满足的条件2.圆水准器的水准轴与仪器的旋转轴平行的检验与校正3.十字丝横丝应与仪器旋转轴垂直的检验与校正4.望远镜视准轴应与水准管的水准轴平行的检验与校正5.自动安平水准仪补偿器性能的检验主要内容第一页，共二十五页。一.目的1．熟悉水准仪各主要轴线之间应满足的几何条件；2．掌握水准仪检验与校正的基本操作。二.要求1．掌握水准仪检验校正的基本原理。2．检验中各项观测计算必须正确、可靠。3．检验校正的方法必须正确，操作要细心。第二页，共二十五页。4-1微倾水准仪检校步骤1.水准仪应满足的条件图中：CC—望远镜视准轴LL—水准管水准轴L′L′—圆水准器水准轴VV—仪器旋转轴CCLLL′L′VV第三页，共二十五页。（１）水准仪应满足的主要条件Ａ．水准管的水准轴应与望远镜的视准轴平行Ｂ．望远镜的视准轴不因调焦而变动位置（２）水准仪应满足的次要条件Ａ．圆水准器的水准轴应与仪器的旋转轴平行Ｂ．十字丝的横丝应与仪器的旋转轴垂直1.水准仪应满足的条件第四页，共二十五页。三角架是否稳固微动螺旋是否有效脚螺旋是否灵活制动螺旋是否有效一般检查：第五页，共二十五页。2.圆水准器水准轴与仪器旋转轴平行的检验与校正（1）检验原理如VV与L′L′不平行，当气泡居中时，L′L′竖直，则VV不竖直。仪器旋转180°，如图（b），L′L′将不竖直，即气泡不居中。第六页，共二十五页。（2）检验方法先用脚螺旋将圆水准器气泡居中，然后将仪器旋转180°，若气泡仍在居中位置，则表明此项条件已得到满足；若气泡有了偏移，则表明条件没有满足。第七页，共二十五页。（3）校正分别调动三个校正螺钉使气泡向居中位置移动偏离长度的一半；如果操作完全准确，经过校正之后，水准轴将与仪器旋转轴平行。如果此时用脚螺旋将仪器整平，则仪器旋转轴处于竖直状态。校正螺丝第八页，共二十五页。圆水准器是否平行于仪器竖轴转180°次数气泡偏差数（mm）转180°次数气泡偏差数（mm）1324第九页，共二十五页。3.十字丝横丝应与旋转轴垂直的检验与校正（1）检验方法用十字丝横丝一端瞄准远处一清晰A点，然后用微动螺旋缓慢的旋转望远镜，观察A点在视场中的移动轨迹。如A点在横丝上移动，则二者垂直，如A点不在横丝上移动，则二者不垂直。AA’二者垂直二者不垂直第十页，共二十五页。（3）校正校正工作用固定十字丝环的校正螺钉进行。放松校正螺钉使整个十字丝环转动，让横丝与所示的虚线位置重合或平行。第十一页，共二十五页。4.望远镜视准轴应与水准管水准轴平行的检验和校正（1）检验i角的基本原理在地面选定两个固定点Ａ、B，测出Ａ、B间的两次高差h′AB和h″AB。设仪器存在i角误差a’b’'''bahAB'AS'BS第十二页，共二十五页。"AS"BSa”b”"""bahAB'''BAABABSSihh"""BAABABSSihh''""'"BABAABABSSSShhi第十三页，共二十五页。（2）第一种检验方法''BASS令：BAABABSShhi则：水准测量规范规定用于一、二等水准测量的仪器i角不得大于15″；用于三、四等水准测量的仪器i角不得大于20″，否则应进行校正。即：水准仪位于水准尺中点测两点高差hAB，水准仪位于水准尺线段的延长线上测两点高差h″AB。a″b″a′b′第十四页，共二十五页。（A）仪器在B点一端不动，计算A尺的正确读数a2；AAAxaaSix22（B）用微倾螺旋使读数对准a2；（C）调节校正螺钉使水准管气泡居中。实际操作时，需先将左（或右）面的螺钉（如上图）略微松开一些，使水准管能够活动，然后再校正上、下两螺钉。校正结束后仍应将左（或右）面的螺钉旋紧。校正方法第十五页，共二十五页。仪器站观测次数水准尺读数高差（a－b)(mm)i角计算及校正A尺读数aB尺读数bC1Sbd＝20.6m⊿＝（a2－b2）－（a1－b1）＝i″≈10″⊿＝校正后A、B尺上的正确读数：a2′、b2′为a2′＝a2－2⊿＝b2′＝b2－⊿＝234中数D1234中数检校方法一记录计算第十六页，共二十五页。（3）第二种方法)(''""BABAABSSSSS使：ABABABShhi2'"则："'22Axaa""AASix校正：检验：水准仪位于水准尺线段的延长线一端测两点...
