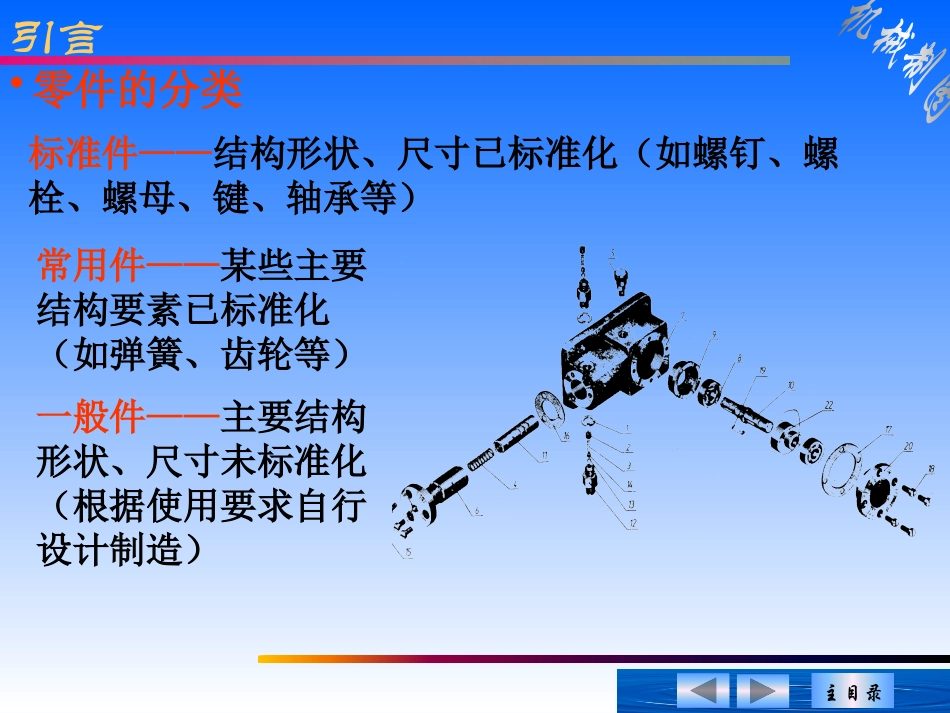

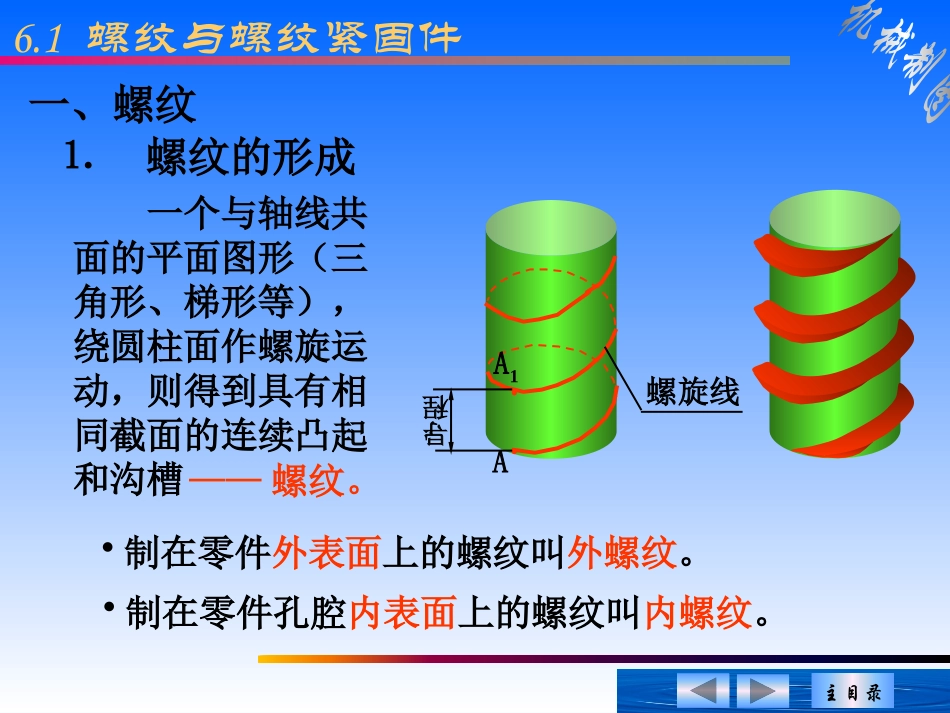

返回主页第六章标准件、齿轮与弹簧6.1螺纹与螺纹紧固件6.2键、销和滚动轴承6.3齿轮6.4弹簧引言主目录常用件——某些主要结构要素已标准化（如弹簧、齿轮等）一般件——主要结构形状、尺寸未标准化（根据使用要求自行设计制造）•零件的分类标准件——结构形状、尺寸已标准化（如螺钉、螺栓、螺母、键、轴承等）引言主目录一、螺纹⒈螺纹的形成A●A1●导程螺旋线一个与轴线共面的平面图形（三角形、梯形等），绕圆柱面作螺旋运动，则得到具有相同截面的连续凸起和沟槽——螺纹。•制在零件外表面上的螺纹叫外螺纹。•制在零件孔腔内表面上的螺纹叫内螺纹。6.1螺纹与螺纹紧固件主目录•外螺纹的加工•内螺纹的加工6.1螺纹与螺纹紧固件主目录•螺纹的工艺结构——螺纹末端倒角（圆锥面）平顶圆顶（球面）保护螺纹、便于安装常见形式6.1螺纹与螺纹紧固件主目录螺尾开始退刀退出车刀退刀槽车刀车刀内退刀槽外退刀槽退刀纹螺纹收尾6.1螺纹与螺纹紧固件主目录2.螺纹的要素⑴螺纹的牙型三角形在通过螺纹轴线的剖面上，螺纹的轮廓形状。梯形锯齿形常用的有：牙型6.1螺纹与螺纹紧固件主目录联接螺纹传动螺纹MGTrB是最常用的联接螺纹用于细小的精密或薄壁零件用于水管、油管、气管等薄壁管子上，用于管路的联接。用于各种机床的丝杠，做传动用。只能传递单方向的动力。螺纹种类粗牙细牙螺纹管螺纹梯形螺纹锯齿形螺纹普通特征代号外形图用途•常用的几种螺纹的特征代号及用途6.1螺纹与螺纹紧固件主目录⑵螺纹的大径、小径和中径大径：与外螺纹牙顶或内螺纹牙底相切的假想圆柱面的直径。D、d小径：与外螺纹牙底或内螺纹牙顶相切的假想圆柱面的直径。D1、d16.1螺纹与螺纹紧固件主目录外螺纹内螺纹牙顶牙底牙底牙顶大径D、d小径D1、d1中径D2、d2•螺纹的中径：一个假想圆柱的直径。该圆柱的母线通过牙型上沟槽和凸起宽度相等的地方。6.1螺纹与螺纹紧固件主目录⑶螺纹的线数n沿一条螺旋线形成的螺纹叫做单线螺纹；沿两条或两条以上在轴向等距分布的螺旋线所形成的螺纹叫做多线螺纹。单线螺纹双线螺纹6.1螺纹与螺纹紧固件主目录⑷螺距和导程螺纹上相邻两牙在中径线上对应两点之间的轴向距离P称为螺距。同一条螺纹上相邻两牙在中径线上对应两点之间的轴向距离Ph称为导程。单线螺纹P=Ph多线螺纹P=Ph/n=导程螺距螺距导程6.1螺纹与螺纹紧固件主目录⑸螺纹的旋向右旋(常用)左旋注意：只有上述各要素完全相同的内、外螺纹才能旋合在一起。6.1螺纹与螺纹紧固件主目录3.螺纹的分类螺纹按标准化程度按用途标准螺纹特殊螺纹非标螺纹连接螺纹传动螺纹标准螺纹：牙型、公称直径、螺距均符合标准。特殊螺纹：牙型符合标准，公称直径或螺距不符合标准。非标准螺纹：牙型不符合标准。6.1螺纹与螺纹紧固件主目录•牙顶用粗实线表示(外螺纹的大径线，内螺纹的小径线)。•牙底用细实线表示(外螺纹的小径线，内螺纹的大径线)。•在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。•螺纹终止线用粗实线表示。•当需要表示螺纹收尾时，螺尾部分的牙底线与轴线成30°。•不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面线都必须画到粗实线。4.螺纹的规定画法6.1螺纹与螺纹紧固件主目录大径线画粗实线倒角圆不画小径圆约画3/4圈•外螺纹剖视画法小径大径A－A螺纹终止线画一小段剖面线画到大径线AA小径线画细实线且画到倒角内小径≈0.85d螺纹终止线画粗实线（1）外螺纹画法6.1螺纹与螺纹紧固件主目录螺纹终止线大径线画细实线小径线画粗实线倒角圆不画大径圆约画3/4圈剖面线画到小径线（2）内螺纹画法6.1螺纹与螺纹紧固件AAA－A主目录120°•螺纹盲孔的画法钻孔118°0.5D攻丝容易出错的地方6.1螺纹与螺纹紧固件主目录A－AAA旋入深度2）大径线和大径线对齐；小径线和小径线对齐。1）旋合部分按外螺纹画；其余部分按各自的规定画。按不剖画内、外螺纹剖面线方向相反（3）内、外螺纹连接的画法6.1螺纹与螺纹紧固件主目录•画图步骤1）画外螺纹2）确定内螺纹的端面位置3）画内螺纹及其余部分投影6.1螺纹与螺纹紧固件主目录（4）螺纹牙型的表示1）重合画法2）移出局部放大Ⅰ5:1Ⅰ6.1螺纹与螺纹紧固件主目录（5）画法的其他...
