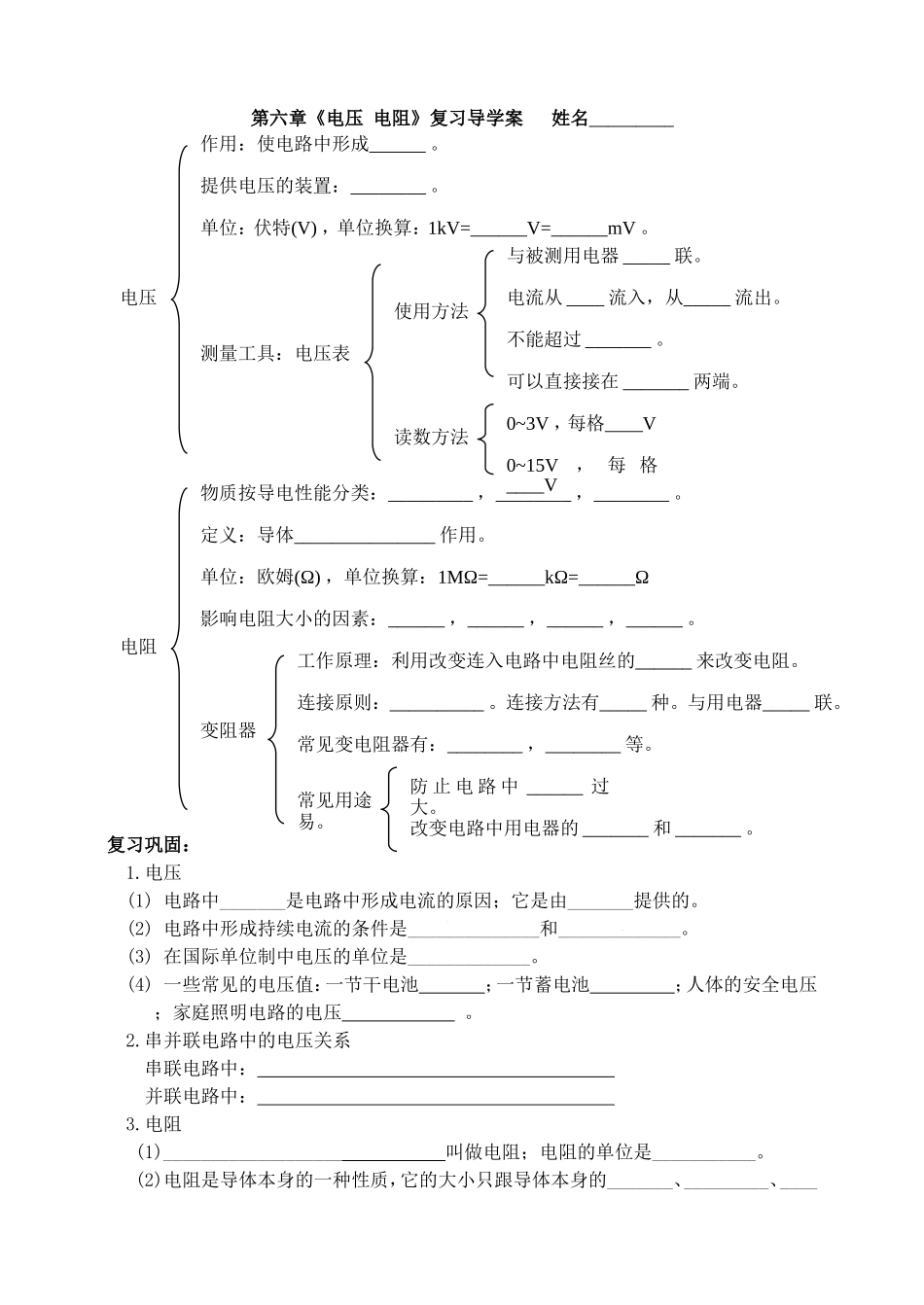

第六章《电压电阻》复习导学案姓名_________复习巩固：1.电压(1)电路中_______是电路中形成电流的原因；它是由_______提供的。(2)电路中形成持续电流的条件是______________和_____________。(3)在国际单位制中电压的单位是_____________。(4)一些常见的电压值：一节干电池；一节蓄电池；人体的安全电压；家庭照明电路的电压。2.串并联电路中的电压关系串联电路中：并联电路中：3.电阻(1)___________________叫做电阻；电阻的单位是___________。(2)电阻是导体本身的一种性质，它的大小只跟导体本身的_______、_________、____电压作用：使电路中形成______。提供电压的装置：________。单位：伏特(V)，单位换算：1kV=______V=______mV。测量工具：电压表使用方法与被测用电器_____联。电流从____流入，从_____流出。不能超过_______。可以直接接在_______两端。读数方法0~3V，每格____V0~15V，每格____V电阻物质按导电性能分类：_________，________，________。定义：导体_______________作用。单位：欧姆(Ω)，单位换算：1MΩ=______kΩ=______Ω影响电阻大小的因素：______，______，______，______。变阻器工作原理：利用改变连入电路中电阻丝的______来改变电阻。连接原则：__________。连接方法有_____种。与用电器_____联。常见变电阻器有：________，________等。常见用途易。防止电路中______过大。改变电路中用电器的_______和_______。____和_________有关，而与其它因素无关。补充：电阻1、容易导电的物体叫导体，如铅笔芯、金属、人体、大地等；不容易导电的物体叫绝缘体，如橡胶、塑料、陶瓷等。导电能力介于两者之间的叫半导体，如硅金属等。2、影响电阻大小的因素有：A、材料；B、长度；C、横截面积；D、温度。一般情况下，某一导体被制造出来以后，其电阻除了随温度的变化有一点改变之外，我们就近似地认为其电阻不变了，它也不会随着电压、电流的变化而变化。3、某些导体在温度下降到某一温度时，就会出现其电阻为0的情况，这就是超导现象，这时这种导体就叫超导体。专题例析专题一：电路故障的分析1如下左图所示，电源电压为6V,当开关S闭合后，只有一只灯炮发光，且电压表的示数为6V，产生这一现象的原因可能是A．灯L1处短路B．灯L2处短路C．灯L1处断路D．灯L2处断路2．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：（）A．一定是串联B．一定是并联C．串联、并联都有可能D．无法判断.3．如图所示电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能（）A．L1短路B．L2短路C．L1断路D．L2断路专题二：电表的判断1．如上右图中各元件连接均正确，甲.乙为两个电表。则甲为_____表，乙为____表。专题三：电阻的性质1．关于导体的电阻,下面说法正确的是（）A．加在导体两端的电压越大,导体的电阻越大B．通过导体的电流为零,导体没有电阻C．通过导体的电流越大,导体的电阻越小D．电阻是导体本身的一种性质.专题四：变阻器的使用1．如下左图所示，若把变阻器接入电路中，变阻器的滑片P向右移动时，电压表的示数减小，那么与“1”、“2”两个线端连接的变阻器的接线柱是（）A．b和dB．a和bC．c和dD．c和b2.如上右图所示的实物电路中，开关闭合后，滑片P向右移动的过程中，电流表示数及灯泡亮度变化的情况是()A．电流表示数变大，灯泡变亮B．电流表示数变大，灯泡变暗C．电流表示数变小，灯泡变暗，D．电流表示数变小，灯泡变亮复习检测：1.（2009·兰州）在图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（）2.在图四种接法中，当滑片P向右移动，接入电路的电阻值增大的是（）3.关于导体的电阻，下列说法中正确的是（）A.锰铜丝的电阻比铜丝的电阻大B.粗细相同的导线，长的电阻大C.长短相同的导线，细的电阻大D.同种材料制成的长短一样的两根导线，细的电阻较大。4.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻B．...
