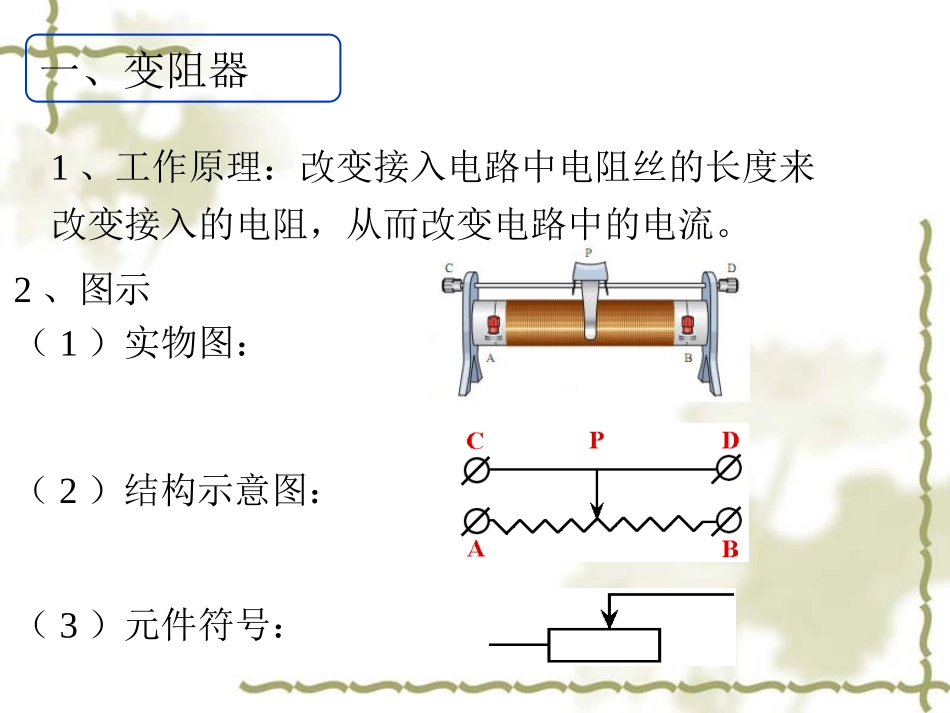

第十六章电压电阻第四节变阻器学习目标通过实验探究，知道滑动变阻器的原理、作用，会将其正确连入电路并会正确使用（3）元件符号：（2）结构示意图：2、图示（1）实物图：1、工作原理：改变接入电路中电阻丝的长度来改变接入的电阻，从而改变电路中的电流。一、变阻器（1）观察滑动变阻器的结构练习使用滑动变阻器金属棒滑片瓷筒线圈接线柱接线柱20Ω1A（2）滑动变阻器的使用要使滑动变阻器和用电器中的电流相同，滑动变阻器应该和与用电器串联如图连接电路，完成下表工作原理滑动变阻器就是靠改变接入电路中的电阻线的长度来改变电阻的。使用接线柱滑片向右移动时灯的亮度变化标出电流的路径接入电路的电阻丝长度的变化ACADBCBDABCD使用接线柱滑片向右移动时灯的亮度变化标出电流的路径接入电路的电阻丝长度的变化ACADBCBDABCD变亮变亮变暗变暗不变不变不变不变变短变短变长变长小结：1、能改变灯亮度的接法有种，不能改变的灯亮度的接法有种。2、滑动变阻器在电路中使用时，应选择两个接线柱，滑动变阻器接入电路的有效长度为滑动变阻器滑片与之间的电阻。思考：接通电路前应将滑片放到什么位置？应将滑片置于接入电路的阻值最大端42“一上一下”下接线柱实际应用：•生活中，不论是收音机的音量变化，还是电视机的亮度变化、剧场中灯的变化都有一个相当于滑动变阻器的元件．电位器ÊÕÒô»úÖеĵçλÆ÷ʵ¼ÊÉϾÍÊÇÒ»¸ö¿É±äµç×è¡£µçλÆ÷课堂小结1、工作原理：改变接入电路中电阻丝的长度来改变接入的电阻，从而改变电路中的电流。元件符号：2、滑动变阻器的使用：要使滑动变阻器和用电器中的电流相同，滑动变阻器应该和与用电器串联。应选择“一上一下”两个接线柱，滑动变阻器接入电路的有效长度为滑动变阻器滑片与下接线柱之间的电阻。接通电路，闭合开关前应将滑片放到接入电路的阻值最大端。
