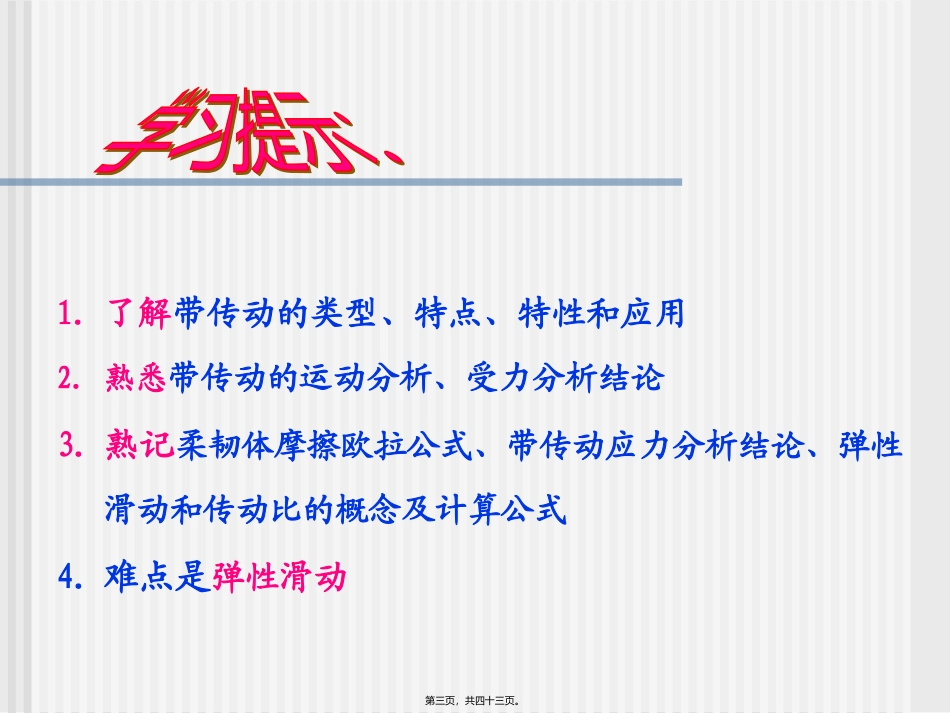

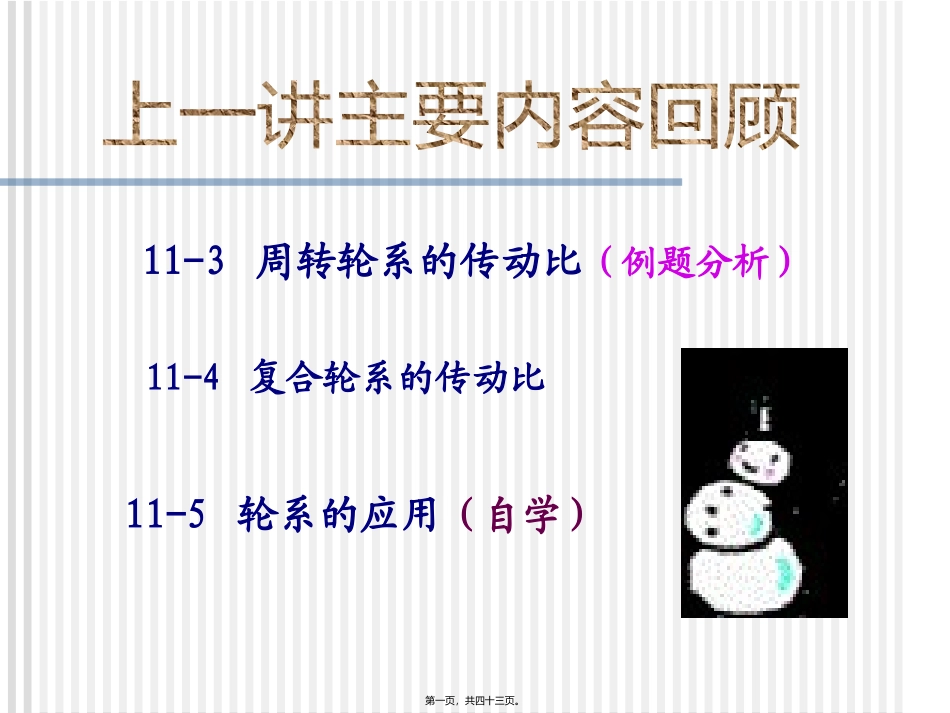

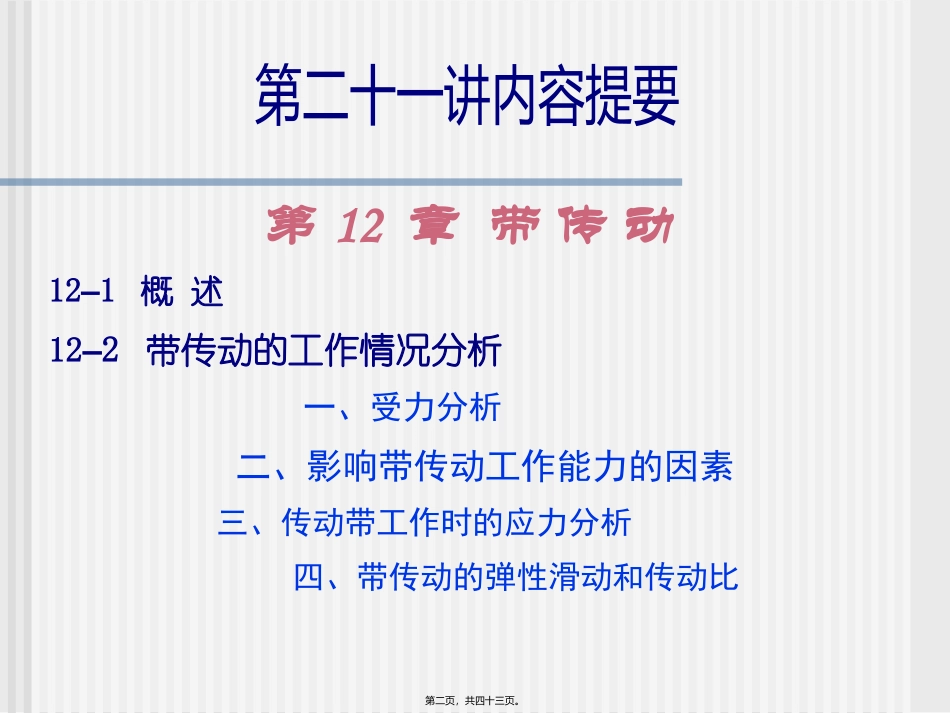

11-3周转轮系的传动比（例题分析）11-5轮系的应用（自学）11-4复合轮系的传动比第一页，共四十三页。第12章带传动12–1概述12–2带传动的工作情况分析一、受力分析二、影响带传动工作能力的因素三、传动带工作时的应力分析四、带传动的弹性滑动和传动比第二页，共四十三页。1.了解带传动的类型、特点、特性和应用2.熟悉带传动的运动分析、受力分析结论3.熟记柔韧体摩擦欧拉公式、带传动应力分析结论、弹性滑动和传动比的概念及计算公式4.难点是弹性滑动第三页，共四十三页。5.1带传动概述112–1概述第四页，共四十三页。5.1带传动概述1带传动一般工业：带式输送机（如食品企业）农业机械：拖拉机家用电器：洗衣机、干衣机、健身器材汽车：多楔带复合v带（无级变速）同步带（小排量发动机的传动机构）第五页，共四十三页。5.1带传动概述1带传动的组成固联于主动轴上的带轮1(主动轮)；固联于从动轴上的带轮3(从动轮)；紧套在两带轮上的环形皮带2。一、类型与应用第六页，共四十三页。123n1n2摩擦传动：当主动轮转动时，由于带和带轮间的摩擦力，拖动从动轮一起转动，并传递动力。（借助于中间挠性构件的一种摩擦传动）分类1.根据传动原理分类：摩擦传动啮合传动第七页，共四十三页。同步带传动，没有相对滑动，传动比恒定，适于高精度仪器装置中，带比较薄，比较轻。啮合传动：当主动轮转动时，通过带的横向齿和带轮齿槽的啮合，使从动轮一起转动，并传递动力。第八页，共四十三页。ƽ´øV´øÔ²´ø¶àШ´ø£¨Ä¦²ÁÐÍ´ø´«¶¯£©°´øµÄ½ØÃæÐÎ×´·ÖÀà2.摩擦型带传动根据带的截面形状分类：多楔带圆带第九页，共四十三页。演示带传动点击小图看大图第十页，共四十三页。类型截面图形工作面压力结构场合平带扁平矩形平带与带轮接触的内表面N=Q简单中心距大V带※等腰梯形V带与轮槽接触的两侧面紧凑传动比大；标准化；广泛多楔带扁平矩形+等腰梯形紧凑大功率兼具平带弯曲应力小和V带传动能力强的特点2sinQN传动带的比较第十一页，共四十三页。3.根据传动比分类:定传动比有级调速无级调速第十二页，共四十三页。4.根据轴的位置分类:开口传动交叉传动半交叉传动第十三页，共四十三页。特点：1.优点：1）适合中心距较大的传动2）结构简单，造价低廉3）带具有良好的挠性，可缓冲吸振，传动平稳4）过载时打滑，保护零件2.缺点：1）外廓尺寸较大、不紧凑2）有弹性滑动使传动比i不恒定3）打滑，使带寿命较短4）张紧力较大，（与啮合传动相比）轴上压力较大5）有时需要张紧装置6）带与带轮间会产生摩擦放电现象，不适宜高温、易燃、易爆的场合。第十四页，共四十三页。带传动的应用：中小功率传动——v带应用最多)25~57)(10050maxsmVikwP（带第十五页，共四十三页。中心距——带轮轴线间的距离包角——带与带轮接触弧所对的圆心角带的长度——大、大带轮直径——a二、开口带传动的各几何参数间的关系1dL2dO1O22.1包角?add22sin12)(22212radadd第十六页，共四十三页。3.571801211add小轮包角)(12radadd第十七页，共四十三页。2.带的长度LaddddaddddaaddaddL4)()(22)()(2cos2cos2)2(2)2(2cos222212211221212211add21221cos2第十八页，共四十三页。3.两轮中心距8)(8)](2[)(221222121ddddLddLa第十九页，共四十三页。12–2带传动的工作情况分析一、受力分析（一）有效拉力和传动功率张紧：工作前，把传动带以拉力F0紧紧地套在两个带轮上，使带和带轮接触面产生正压力。o1o2F0F0F0F0工作前,张紧，带两边的拉力相等；均为初拉力F0第二十页，共四十三页。松边及松边拉力F2紧边及紧边拉力F1紧边：绕上主动轮的一侧o1o2n2n1F0F0F0F0松边：绕出主动轮的一侧F1F1F2F2工作时第二十一页，共四十三页。设工作前后带的总长度不变，根据线弹性假设：紧边拉长的长度=松边放松的长度紧边拉力的增量=松边拉力的减量F1－F0＝F0－F2或F1＋F2＝2F0；工作时:两边拉力变化：①紧边Fo→F1；②...
