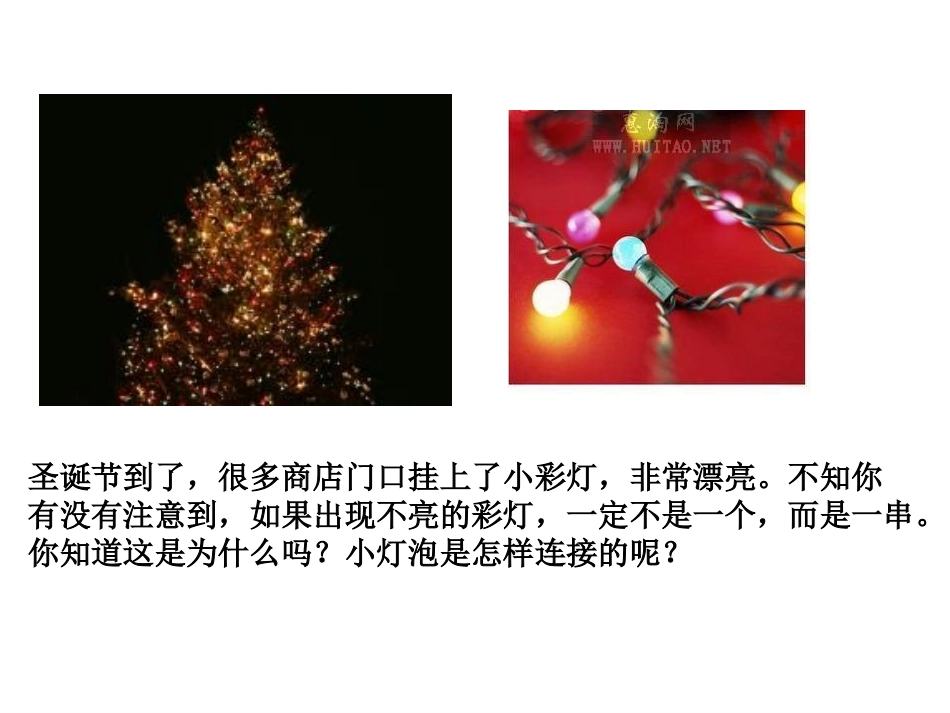

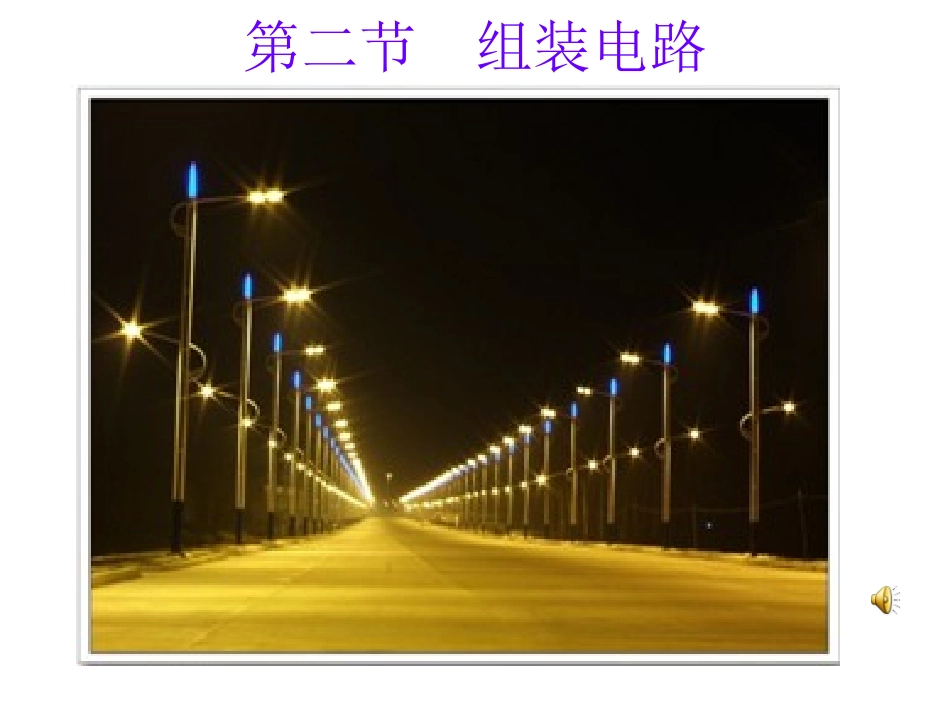

第二节组装电路圣诞节到了，很多商店门口挂上了小彩灯，非常漂亮。不知你有没有注意到，如果出现不亮的彩灯，一定不是一个，而是一串。你知道这是为什么吗？小灯泡是怎样连接的呢？模拟节日小彩灯连接方式1、开关同时控制两个灯泡的亮灭。2、如果取下一个灯泡，另一个灯泡也灭了。连接要求:这种电路连接方式的特点是什么呢？（1）元件的连接方式（2）电流的路径知识点一、串联电路11、定义：、定义：把电路中所有的元件依次连接起来，电流流经第一个元件后，又依次流经其它元件。这种连接方式叫串联。串联电路有什么特点呢？S1S2S3L1L2把实物图连成串联电路S1L1S2S3L2电路图2、串联电路特点（1）电流路径：只有一条，没有支路。（2）开关的作用：控制所有用电器。开关位置变了，其控制作用不变。（3）各用电器的关系：各用电器相互影响。一个用电器停止工作，所有用电器都停止工作。3、生活中的串联电路节日小彩灯霓虹灯即学即练：1、如图所示电路中，属于串联电路的是（）ABCD做题技巧：根据串联电路的特点去判断，从电流路径和各用电器要互相影响去考虑。推荐使用电流路径判断比较简单。在我们家里，各个用电器（比如电视、冰箱、吊顶灯等）的连接方式是不是我们刚学过的串联方式，为什么？如何使各个用电器之间没有相互影响，并且都有各自的开关来分别控制它？那应该如何连接？设计家庭电路连接方式SS1S2L1L2设计要求：（1）开关S控制所有用电器。（2）开关S1控制L1.开关S2控制L2.电路图SS1S2L1L2这种电路连接方式有什么特点？（1）元件的连接方式（2）电流的路径SS1S2L1L2知识点二、并联电路1、定义：电路中元件并列地连接在电路中的两点之间。电路中的电流分为几个分支，并且流经各个分支的元件。这种连接方式叫并联。并联电路有什么特点呢？2并联电路特点（2）开关干路中的开关支路中的开关（1）电流的路径未分流的路径已分流的路径（3）各个用电器的关系：（控制整个电路的用电器）（只控制本支路的用电器，对其他支路的用电器没有控制作用）干路支路各用电器相互不会影响，其中一个用电器停止工作，其他用电器不受影响。小知识：开关和用电器并联L1L2开关闭合：电源短路开关闭合：造成用电器L2短路，只是L1工作。这是错误的连接方式人们可利用这种方式达到某种目的3、生活中的并联电路家用插座（1）家庭电路中几乎所有电器：电视机洗衣机电冰箱空调电脑（2）街边路灯即学即练：1、学校教室中的灯的连接方式是（）A都是串联B都是并联C两两串联后再并联D两两并联后再串联做题技巧：一般有电路图时，用电流法来判断串并联。没有电路图时，利用各个用电器的关系来判断。2、电路中的用电器只有两个灯泡，其中一个灯丝断了，另一个小灯泡仍然发光，则这两个小灯泡（）A一定是并联B一定是串联C可能是并联D可能是串联BA知识点三、识别串并联电路1、比较串并联电路项目对比串联电路并联电路电流路径用电器关系开关控制连接技巧逐个顺次连接“电流法”先连一路，再连另一路只有一条路径两条及两条以上路径相互影响互不影响在任意位置都控制所有用电器干路中开关控制所有用电器支路上开关控制本支路的用电器2、识别串、并联电路的五种方法：（1）定义法（适合于简单电路）元件逐个顺次相连是串联元件并列相连是并联L1L2内容：（2）.电流法推荐（常用方法，适合简单、中等电路）电流在电路中流动，途中不分流，始终是一条路径，此为串联。内容：如有某处分为几个支路，每支路中都有用电器，电流有分有合，此为并联。L1L2分流点合流点L1L2（3）、拆除法识别较难电路内容：依据串联电路，各用电器互相有影响，拆掉一个用电器，其他都不工作。依据并联电路，各用电器互相无影响，拆掉一个用电器，其他用电器仍然能正常工作。ABCDEFL1L2L3L1和L2和L3是什么连接方式？并联（4）节点法（较难电路）识别不规范电路过程中，不论导线有多长，只要中间没有电源、用电器等，导线两端点均可看成一个点，从而找出各个用电器两端的公共点。ABCDL1L2L3具体做法：（1）先标节点（2）相同的节点写成一个点（3）再找到各节点的元件，画出规范的电路图。（AB）a（CD）b（AB）ab（CD）L3L2L15、等效替代法内...
