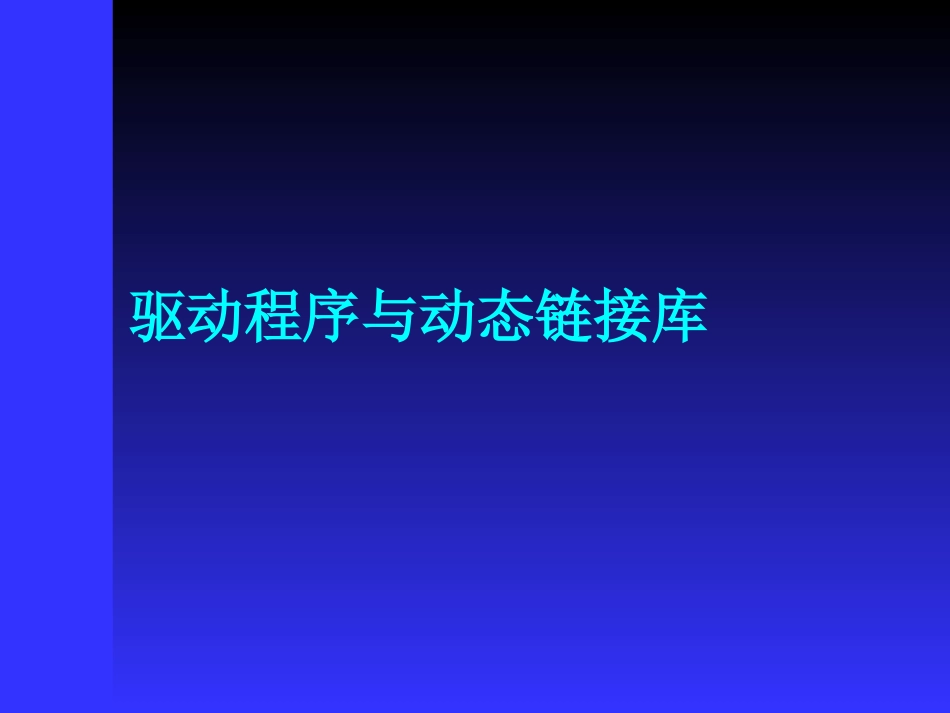

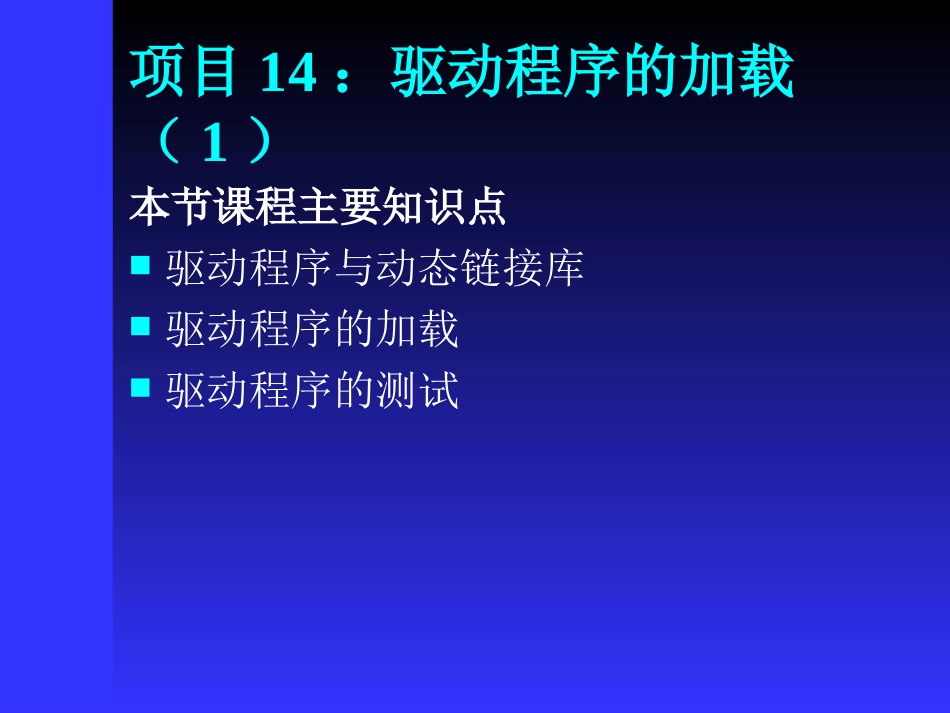

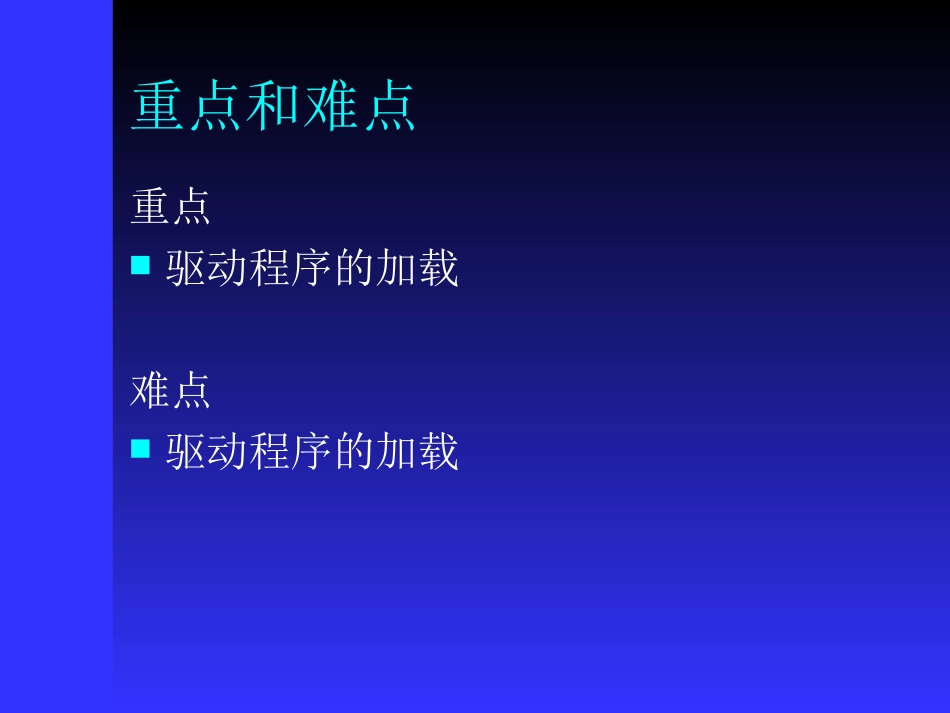

项目14：驱动程序的加载（1）本节课程主要知识点驱动程序与动态链接库驱动程序的加载驱动程序的测试重点和难点重点驱动程序的加载难点驱动程序的加载驱动程序与动态链接库驱动程序与DLL在WindowsCE下，所有的驱动程序都是以用户态下的动态链接库来加载的。驱动程序的加载过程与一般的DLL加载过程完全相同。驱动程序的加载是由Device.exe动态加载到内存中的。驱动程序为什么是用户态的DLL？驱动程序作为用户态的DLL来实现有其特殊的考虑。这样的实现为操作系统和驱动程序的设计带来的灵活性。操作系统可在运行时动态地加载所需要的驱动程序，这样可以轻松地实现外设的即插即用。用户态的DLL可增强系统的稳定性把驱动程序放在操作系统的内核态来执行，可方便地对外部设备资源进行访问又不会增加系统的额外开销。这样做会对操作系统的稳定带来隐患。在内核模式下，驱动程序的崩溃会导致整个操作系统的崩溃。驱动程序放在用户地址空间，就不会对操作系统内核造成威胁了。用户态的DLL可提供更多便利将驱动程序编写成一个用户态的DLL，调试过程也就更为简单。驱动程序的编写可以使用应用程序使用的所有资源，可以使用C的运行时库，也可以使用Win32API甚至是MFC的函数。驱动程序的宿主驱动程序是一个个的DLL文件，DLL是无法单独加载运行的，需要有一个EXE进程把该DLL加载到自己的地址空间，然后才可执行DLL中的代码。这个进程称为驱动程序的宿主。在WindowsCE中，有三个系统的进程会加载和执行驱动程序的DLL。分别是Device.exe、GWES.exe和FileSys.exe。Device.exeDevice.exe称为设备管理器，它负责加载和管理WindowsCE下的绝大多数设备驱动程序。这些驱动程序包括网卡驱动、电池驱动、声卡驱动、串口驱动、USB设备驱动及PCMCIA驱动等。GWES.exeGWES.exe只加载GWES进程使用到的驱动程序，这些驱动程序通常是一些与图形界面相关的I/O设备驱动。这些驱动包括鼠标键盘驱动、显卡驱动、打印机驱动及触摸屏驱动等。FileSys.exeFileSys.exe在系统中负责管理WindowsCE中的对象存储和文件系统。因此，FileSys.exe须负责加载所有的文件系统驱动程序。这些驱动包括FAT文件系统、CDFS文件系统等。驱动程序的加载驱动程序的加载在WindowsCE操作系统中，驱动程序的加载有三种方法：系统启动时加载。设备管理器自动检测到外围设备时加载。应用程序使用ActivateDeviceEx加载。系统启动时加载将驱动程序的信息添加到注册表项HKEY_LOCAL_MACHINE\drivers\BuiltIn系统启动时会自动遍历该键值下的所有子键，将其中的DLL文件依次加载。自动检测到外围设备时加载设备管理器自动检测到外围设备时加载，例如SD卡、CF卡及PC卡驱动程序的加载。。检测到设备时再加载驱动程序在具体应检测到设备时再加载驱动程序在具体应用中有非常实用的价值，有关内容在下用中有非常实用的价值，有关内容在下一讲中详细讲解。一讲中详细讲解。使用ActivateDeviceEx加载设备管理器不能自动检测或加载时使用，或者用户希望由应用程序来加载驱动程序时使用。使用DeactivateDevice来卸载驱动程序来卸载驱动程序。。驱动程序的测试编写驱动测试程序驱动测试程序的要点测试Open()函数，应用程序中使用CreateFile()函数测试Read()函数，应用程序中使用ReadFile()函数测试Write()函数，应用程序中使用WriteFile()函数测试IOControl()函数，使用DeviceIoControl()函数测试Close()函数，使用CloseHandler()函数启动时加载驱动的测试打开驱动程序工程的Parameterfiles文件夹，找到驱动程序的注册表文件并打开，在里面输入[HKEY_LOCAL_MACHINE\Drivers\BuiltIn\Strings]"Prefix"="STR""Dll"="STRINGS.dll""Order"=dword:1"Index"=dword:1选择MakeRun-TimeImage，重新生成内核。将NK.bin下载到设备上并运行驱动程序测试程序，可以观察到驱动已经自动加载。用ActivateDeviceEx加载驱动测试创建驱动加载工程，首先要在工程代码中定义驱动程序的注册表的键值TCHARszDevKey[]=_T("Drivers\\Strings");TCHARszDllName[]=_T("STRINGS.DLL");TCHARszPrefix[]=_T("STR");将以上键值使用RegCreateKeyEx()函数添加到注册表中。利用ActivateDeviceEx加载驱动程序。运行测试程序来观察结果。
