串行通信接口培训VIP免费

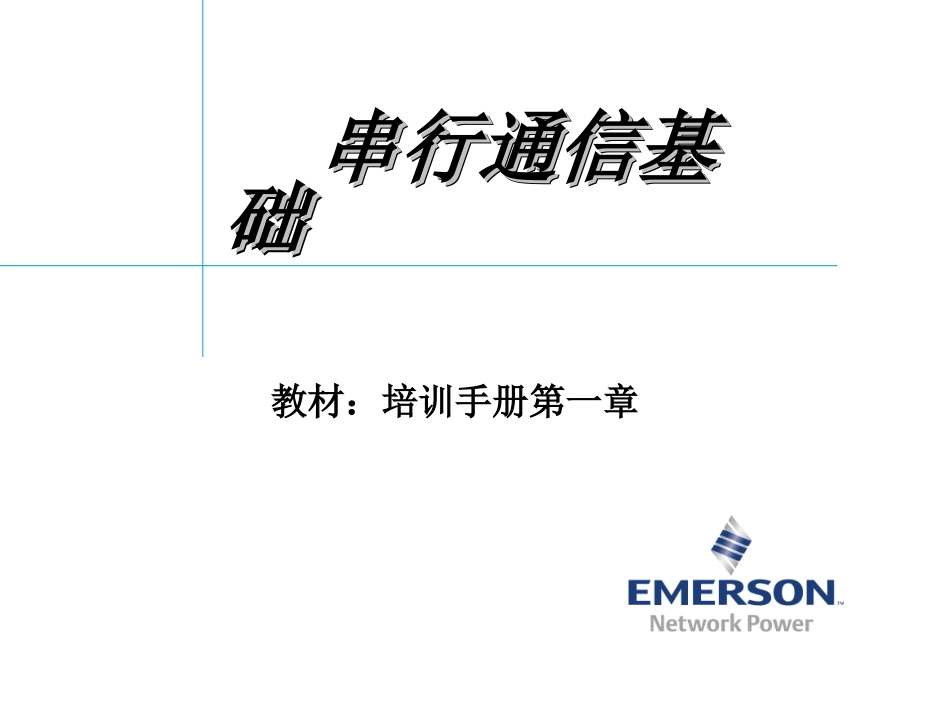

串行通信接口培训_第1页
1/36

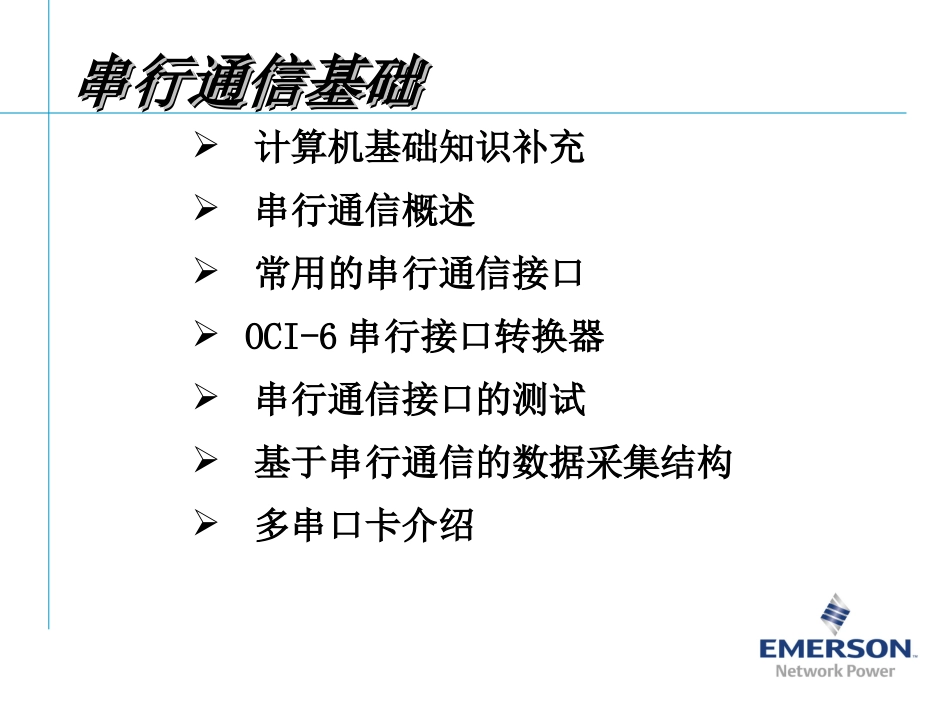

串行通信接口培训_第2页
2/36

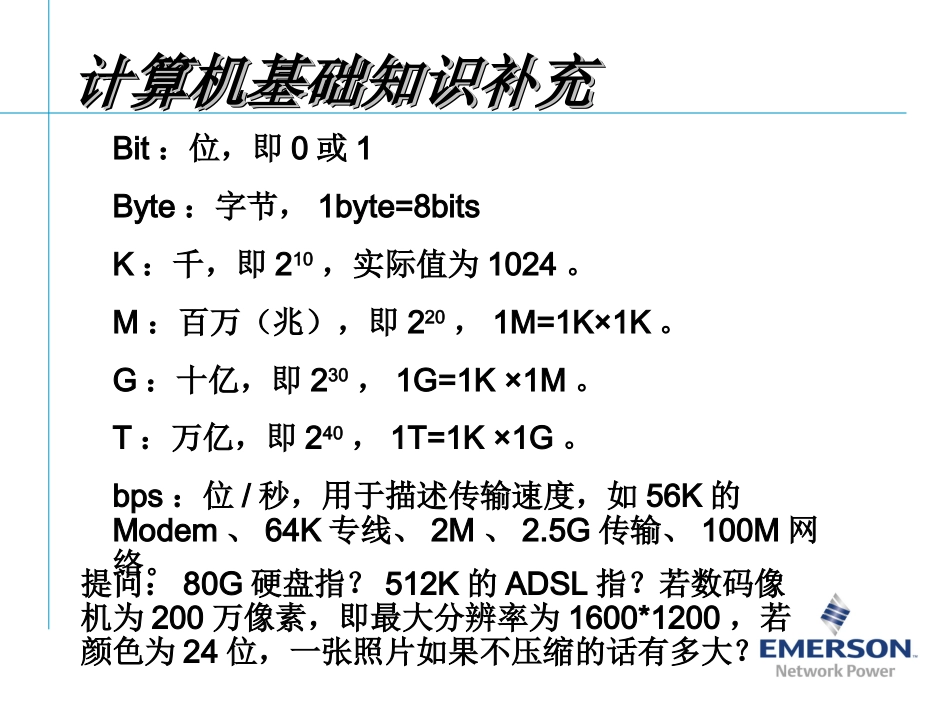

串行通信接口培训_第3页
3/36
串行通信串行通信基基础础串行通信串行通信基基础础教材:培训手册第一章串行通信基础串行通信基础串行通信基础串行通信基础计算机基础知识补充串行通信概述常用的串行通信接口OCI-6串行接口转换器串行通信接口的测试基于串行通信的数据采集结构多串口卡介绍Bit:位,即0或1Byte:字节,1byte=8bitsK:千,即210,实际值为1024。M:百万(兆),即220,1M=1K×1K。G:十亿,即230,1G=1K×1M。T:万亿,即240,1T=1K×1G。bps:位/秒,用于描述传输速度,如56K的Modem、64K专线、2M、2.5G传输、100M网络。计算机基础知识补充计算机基础知识补充计算机基础知识补充计算机基础知识补充提问:80G硬盘指?512K的ADSL指?若数码像机为200万像素,即最大分辨率为1600*1200,若颜色为24位,一张照片如果不压缩的话有多大?一、串行通信概述一、串行通信概述一、串行通信概述一、串行通信概述计算机通信按一次传输数据的位数分:并行通信:速度快,距离短如:打印机←→计算机串行通信:实现简单如:Modem←→计算机串行通信分类同步(需要时钟信号)异步串行通信协议串行通信协议串行通信协议串行通信协议常用波特率:9600bps、19200bps(位/秒)通信协议简记为“波特率,校验位,数据位,停止位”问:2400,e,7,1是什么含义?字长为多少?Æðʼλ1b4~8b0~1b1~2bÊý¾ÝλУÑéλֹͣλ字长通信协议帧格式波特率校验方式无校验(N)偶校验(E)奇校验(O)通信端口设置通信端口设置通信端口设置通信端口设置如果设置了流控制,设备串口的通信速率可以自动调整,避免发生数据的溢出或丢失。一般不使用流控制。二、常用串行通信接口方式二、常用串行通信接口方式二、常用串行通信接口方式二、常用串行通信接口方式RS232RS422RS48511、、RS232RS232接口方式接口方式11、、RS232RS232接口方式接口方式台式计算机一般都有两个RS232串行接口,RS232通信方式抗干扰能力弱,通信距离一般不超过15米;常见形状有9针和25针两种,每种又有公头和母头之分。针脚定义如下页:DB9¹«Í·DB9ĸͷ123456789543219876RS232RS232针脚定义针脚定义RS232RS232针脚定义针脚定义9针25针信号名称信号流向简称32发送数据DTE→DCETxd23接收数据DTE←DCERxd74请求发送DTE→DCERTS85清除发送DTE←DCECTS66数据设备就绪DTE←DCEDSR57信号地GND18载波检测DTE←DCEDCD420数据终端就绪DTE→DCEDTR922振铃指示DTE←DCERIRS232RS232接线的一般规律接线的一般规律RS232RS232接线的一般规律接线的一般规律注意:一般设备若是公头则是DTE接口,母头就是DCE接口,但也有反例。两类设备:DTE:数据终端设备,如计算机DCE:数据通信设备,如Modem接线基本规律:收发交叉连接:DTE←→DTE收发直连连接:DTE←→DCEDTEDTEDTEDCEDCEDTE近程通信远程通信RS232RS232接口电平接口电平RS232RS232接口电平接口电平+3-+15V0-3--15V1正常情况下,DTE的TXD与GND之间电压为-10V左右。电压低则驱动能力弱。RS232RS232常用的三种接口方式常用的三种接口方式RS232RS232常用的三种接口方式常用的三种接口方式三线方式只接收、发、地三线简易接口方式增加一对握手信号完全口线方式9线全接自握手信号自握手信号自握手信号自握手信号23514678235ÖÇÄÜÉ豸¼ÆËã»úDTEDB9DTEDB9237682045235ÖÇÄÜÉ豸¼ÆËã»úDTEDB25DTEDB922、、RS422RS422接口方式接口方式22、、RS422RS422接口方式接口方式RS422串行通信方式与RS232方式相比,抗干扰能力强,传输距离远达1200米,并具有组网能力(RS232只能点对点)。Tx+¡ª¡ª¡ª¡ª¡ª¡ª¡ª¡ª¡ª¡ªRx+Tx-¡ª¡ª¡ª¡ª¡ª¡ª¡ª¡ª¡ª¡ªRx-Rx+¡ª¡ª¡ª¡ª¡ª¡ª¡ª¡ª¡ª¡ªTx+Rx-¡ª¡ª¡ª¡ª¡ª¡ª¡ª¡ª¡ª¡ªTx-É豸AÉ豸BRS232/422RS232/422信号抗干扰能力不同信号抗干扰能力不同RS232/422RS232/422信号抗干扰能力不同信号抗干扰能力不同Gnd-10V0111111111111Gnd-10V0111110111111RS232·½Ê½Î´ÊܸÉÈŵÄÊý¾ÝRS232·½Ê½ÊܸÉÈ...
