集成电路互连技术课件VIP免费

集成电路互连技术课件_第1页
1/31
集成电路互连技术课件_第2页
2/31
集成电路互连技术课件_第3页
3/31

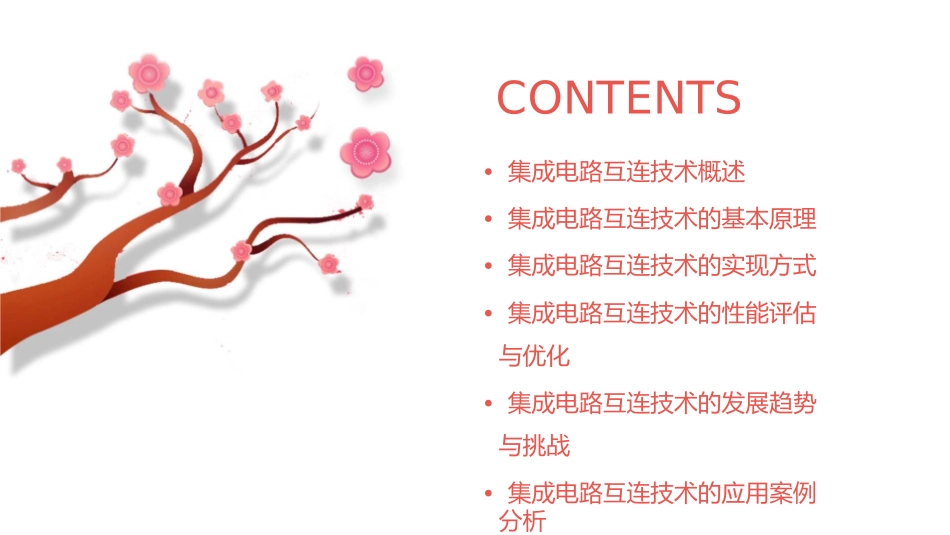

集成电路互连技术课件CONTENTS•集成电路互连技术概述•集成电路互连技术的基本原理•集成电路互连技术的实现方式•集成电路互连技术的性能评估与优化•集成电路互连技术的发展趋势与挑战•集成电路互连技术的应用案例分析01集成电路互连技术概述集成电路互连技术的定义与特点定义集成电路互连技术是指将集成电路中的各个元件通过导线和连接器进行连接,以实现电路的信号传输和电力供应。特点集成电路互连技术具有高密度、高速、低成本、可靠性强等特点,能够满足现代电子设备对高性能、小型化、轻量化的需求。集成电路互连技术的发展历程早期集成电路倒装焊互连技术倒装焊互连技术是一种先进的集成电路互连技术,通过焊球将芯片与基板进行连接,具有高密度、高速、低成本、可靠性强等特点。在集成电路发展的初期,元件之间的连接主要依靠外部导线,连接器的体积较大,电路性能和可靠性较低。薄膜互连技术随着薄膜制造技术的发展,集成电路中开始使用薄膜互连技术,实现了电路的高密度集成和高速传输。集成电路互连技术的应用领域通信领域消费电子领域集成电路互连技术在消费电子领域中广泛应用于智能手机、平板电脑、电视等设备的制造。集成电路互连技术在通信领域中广泛应用于基站、路由器、交换010304机等通信设备的制造。计算机领域汽车电子领域02计算机领域的集成电路互连技术主要应用于中央处理器、图形处理器、内存等核心部件的制造。汽车电子领域的集成电路互连技术主要应用于发动机控制、车身控制、安全系统等部件的制造。02集成电路互连技术的基本原理集成电路互连技术的物理基础集成电路互连技术的物理基础主要包括金属导线和介质材料。金属导线作为传输信号的媒介,其电阻、电感和电容等电气特性对信号传输质量有重要影响。介质材料作为绝缘材料,其介电常数、损耗角正切等参数对信号传输速度和能量损耗有直接影响。金属导线通常采用铜或铝等材料,其电阻与导线长度成正比,与截面积成反比。电感与导线的长度和截面积有关,长而细的导线具有较大的电感。电容与导线的间距和相对介电常数有关,间距越小、相对介电常数越大,电容越大。在集成电路互连技术中,金属导线的电阻、电感和电容等参数需进行精确控制,以确保信号传输的质量和速度。集成电路互连技术的传输原理集成电路互连技术的传输原理主要包括电压和电流两种方式。电压方式是通过电场传播信号,适用于长距离传输和低速信号。电流方式是通过电流传播信号,适用于短距离传输和高速信号。在电压方式中,信号在金属导线中以电场的形式传播,电场强度与电压成正比,与距离成反比。在电流方式中,信号在金属导线中以电流的形式传播,电流强度与电压和电阻成正比。集成电路互连技术的传输原理要求根据信号特性和传输距离选择合适的传输方式,以保证信号传输的质量和速度。集成电路互连技术的信号完整性集成电路互连技术的信号完整性主要包括信号幅度、信号时序和信号噪声等方面。信号幅度是指信号的电压或电流幅度大小,直接影响信号的可检测性和识别精度。信号时序是指信号的时序关系,即信号的上升沿和下降沿时间、延迟时间等,影响电路的工作状态和性能。信号噪声是指信号中的干扰和杂散成分,包括电磁干扰、电源噪声等,影响信号的纯净度和可靠性。为了保证集成电路互连技术的信号完整性,需要采取一系列措施,如合理设计布线结构、选择合适的传输介质、降低干扰等。同时,还需要对信号进行检测、分析和调试,以确保信号的稳定性和可靠性。03集成电路互连技术的实现方式集成电路互连技术的导线和连接器导线铝导线:成本低,但电导率较低,适用于低频信号传输。0102铜导线:电导率高,适用于高频信号传输,但成本较高。连接器0304焊接连接器:通过焊接实现导线和芯片的连接,可靠性高,但工艺复杂。压接连接器:通过机械压力实现导线和芯片的连接,工艺简单,但可靠性较低。0506集成电路互连技术的封装和模块封装塑料封装:成本低,工艺简单,但散热性能较差。陶瓷封装:散热性能好,电气性能优良,但成本较高。010402050306模块单板模块:将多个集成电路芯片集成在一块基板上,便于测试和维护。混合模块:将不同...
