《金属结构制造与安装》第七章_平板钢闸门的安装VIP免费

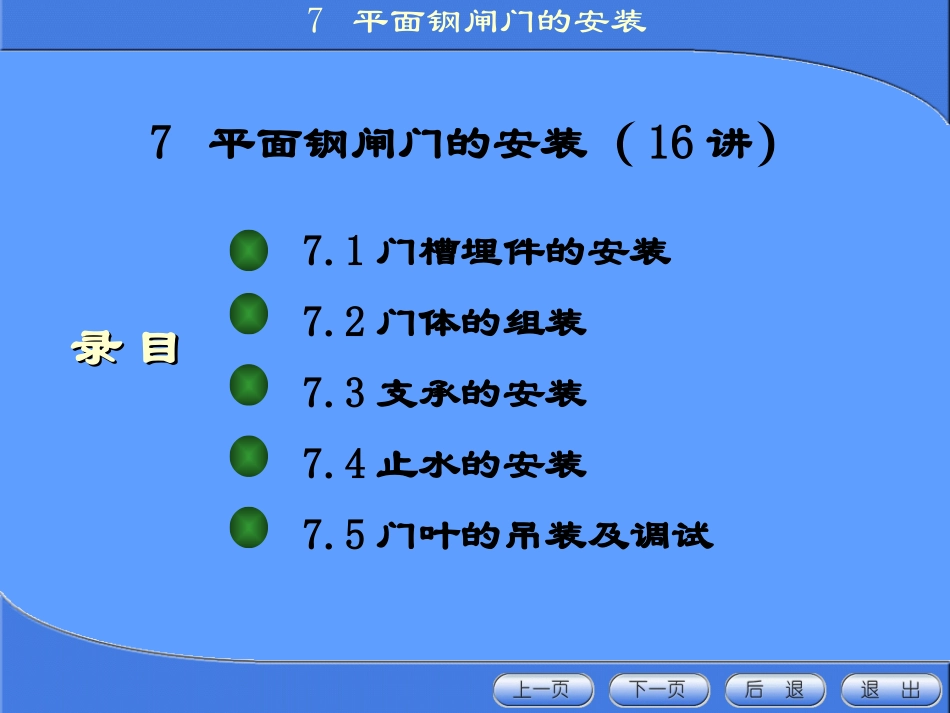

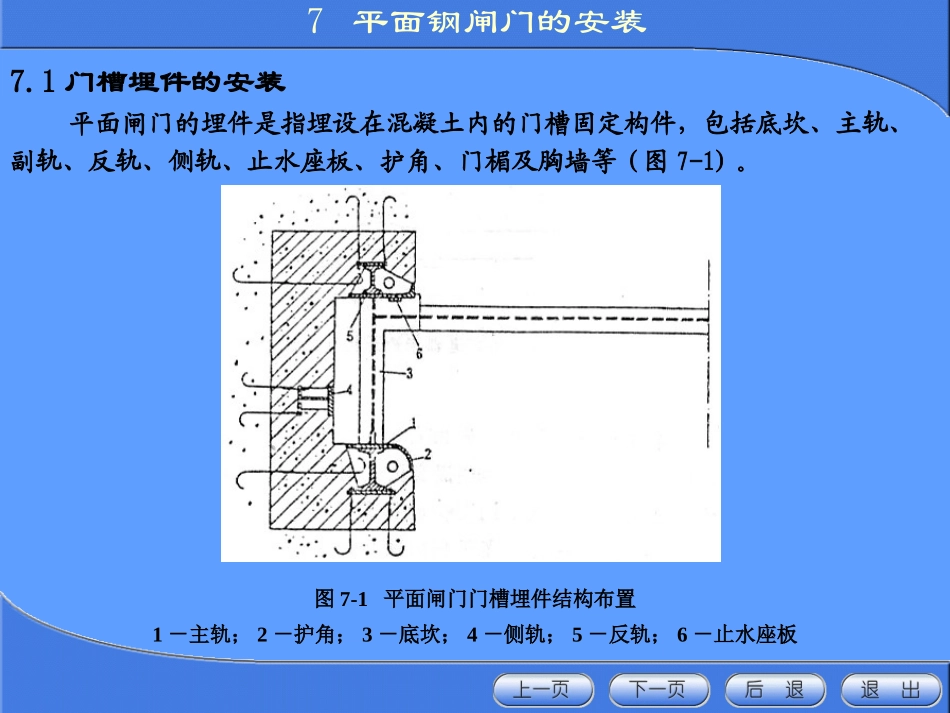

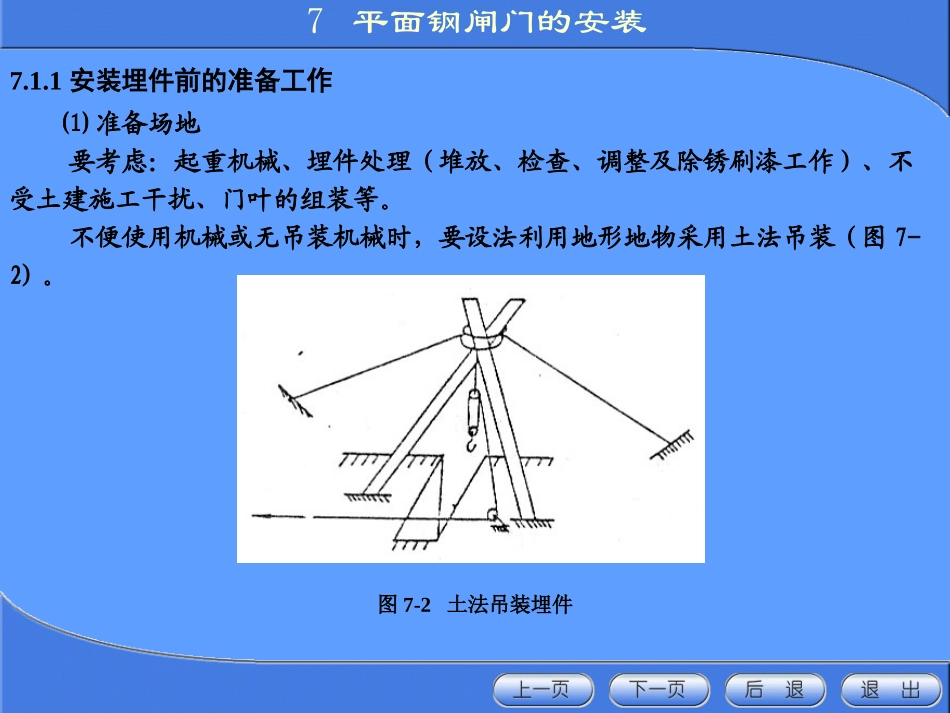

7平面钢闸门的安装目目录录7平面钢闸门的安装（16讲）7.1门槽埋件的安装7.2门体的组装7.3支承的安装7.4止水的安装7.5门叶的吊装及调试7平面钢闸门的安装7.1门槽埋件的安装平面闸门的埋件是指埋设在混凝土内的门槽固定构件，包括底坎、主轨、副轨、反轨、侧轨、止水座板、护角、门楣及胸墙等(图7-1)。图7-1平面闸门门槽埋件结构布置1－主轨；2－护角；3－底坎；4－侧轨；5－反轨；6－止水座板7平面钢闸门的安装7.1.1安装埋件前的准备工作⑴准备场地要考虑：起重机械、埋件处理(堆放、检查、调整及除锈刷漆工作)、不受土建施工干扰、门叶的组装等。不便使用机械或无吊装机械时，要设法利用地形地物采用土法吊装(图7-2)。图7-2土法吊装埋件7平面钢闸门的安装7.1.1安装埋件前的准备工作(续1)⑵检查埋件和校正变形埋件运到工地后，应按图纸清点数量并检查构件质量。构件变形不能超过表7-l的允许偏差，超出时必须进行处理。表7-1构件制造的允许偏差（mm）序号变形和偏差名构件表面未经加工构件表面经过加工工作范围内非工作范围内1工作面弯曲度构件长度的1/1500且不超过构件长度的1/1500且不超过4构件长度的1/2000且不超过12侧面弯曲度构件长度的1/1000且不超过4构件长度的1/1000且不超过5构件长度的1/1000且不超过23工作面局部凸凹不平度每米范围内不大于1，且不超过2处每米范围内不超过4每米范围内不大于0.5，且不超过2处4扭曲长度不大于3m的构件，不应大于1，每增加1m，递增0.5，且最大不超过2长度不大于3m的构件，不应大于2,每增加1m，递增0.5,且最大不超过30.55相邻构件组合处的错位不大于2，且应平缓过渡应平缓过渡不应大于0.57平面钢闸门的安装7.1.1安装埋件前的准备工作(续2)检查埋件的结构变形方法：①用水平仪直接测出埋件的相对误差；②用拉钢丝线(或0.5mm锦纶丝线)法测量埋件变形值(图7-3)。两个支点选在构件全长2/9L处时，埋件自重产生的挠度最小。埋件变形的校正方法：①是用压力机或千斤顶强制矫形(图7-4)。②用氧炔火焰加热，利用构件本身金属热胀冷缩进行矫形。图7-3拉钢丝法测量构件变形图7-4用弯道器来矫正构件的变形1－钢丝；2－线架；3－重锤；4－主轨7平面钢闸门的安装7.1.1安装埋件前的准备工作(续3)⑶设置控制点安装控制点应明显、牢固和便于使用。由安装单位提交控制点草图及精度要求，测量单位在现场测绘。底坎安装的平面样点如图7-5所示。平面样点的高程可以高于底坎顶面100mm左右，兼作高程控制点。底坎的高程样点也可单独设置，如图7-6所示。图7-5底坎安装的平面样点图7-6底坎安装的高程控制1－孔口纵向中心线；2－中心控制线；3－控制点1－底坎；2－控制基准线；3－线架；4－钢板尺7平面钢闸门的安装7.1.1安装埋件前的准备工作(续4)⑷处理预埋插筋埋件安装固定用的插筋，一般由土建单位依据设计图纸在一期混凝土中预埋。其伸出长度不小于150mm。安装前，对外伸过长的插筋要提前切割并校直，对漏埋的要加以过渡处理如图7-7所示。⑸加工螺旋拉紧器和加固锚钩埋件安装前要加工足够数量的加固锚钩和螺旋拉紧器。其材料一般采用Q235钢筋，直径＞19mm。拉紧器的数量，每根轨道需配置2～4个。加固锚钩弯制成直角状，短边不小于100mm。7-7漏埋插筋处理1－原插筋；2－过渡处理连接钢筋；3－一期混凝土7平面钢闸门的安装7.1.2底坎安装底坎常用结构如图7-8所示。图7-8底坎常用结构7平面钢闸门的安装7.1.2底坎安装(续1)底坎安装前的准备工作：⑴把预埋插筋焊成整体支架，其架面高程一般要低于底坎底平面10～20mm，以便留出一定的调整裕度。图7-9底坎安装的中心线布置（单位：mm）1－高程控制点；2－门槽中心线控制点；3－孔口中心线控制点⑵设置底坎安装控制点。底坎安装的平面样点和高程控制点见图7-5和图7-6。底坎安装的中心线布置见图7-9。7平面钢闸门的安装7.1.2底坎安装(续2)底坎安装时，利用门槽两侧已放好的控制点，拉一根钢丝线，找正底坎的高程，每隔0.5m测量一点，要求高程误差控制在±5mm之内。底坎安装的中心线是利用已设置的门槽中心线和孔口中心线来控制的，使中心线偏差a与b均不得超过±5mm。工作表面的扭曲值f视顶面宽度B而定，一般应小于l～2mm。f值...
