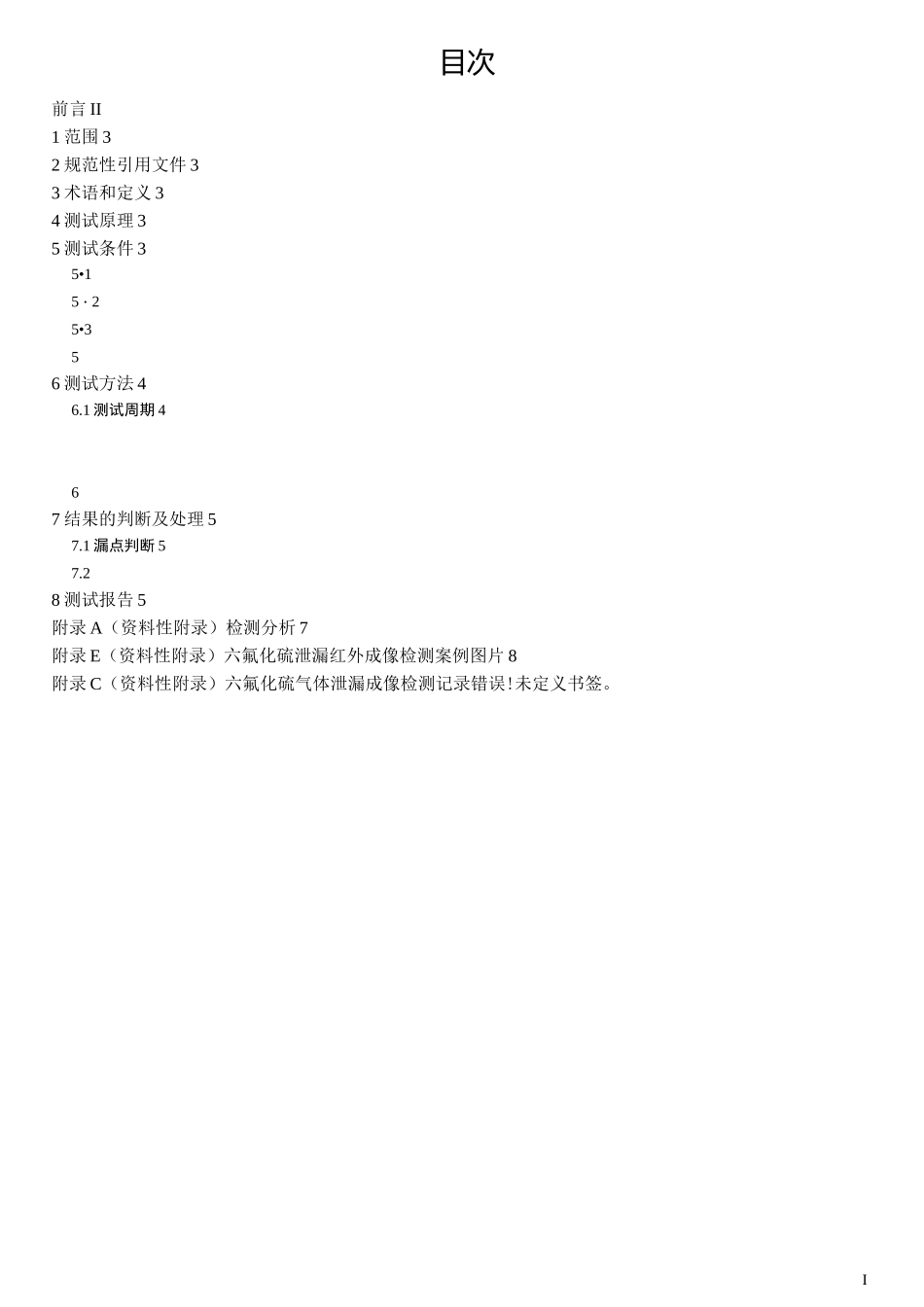

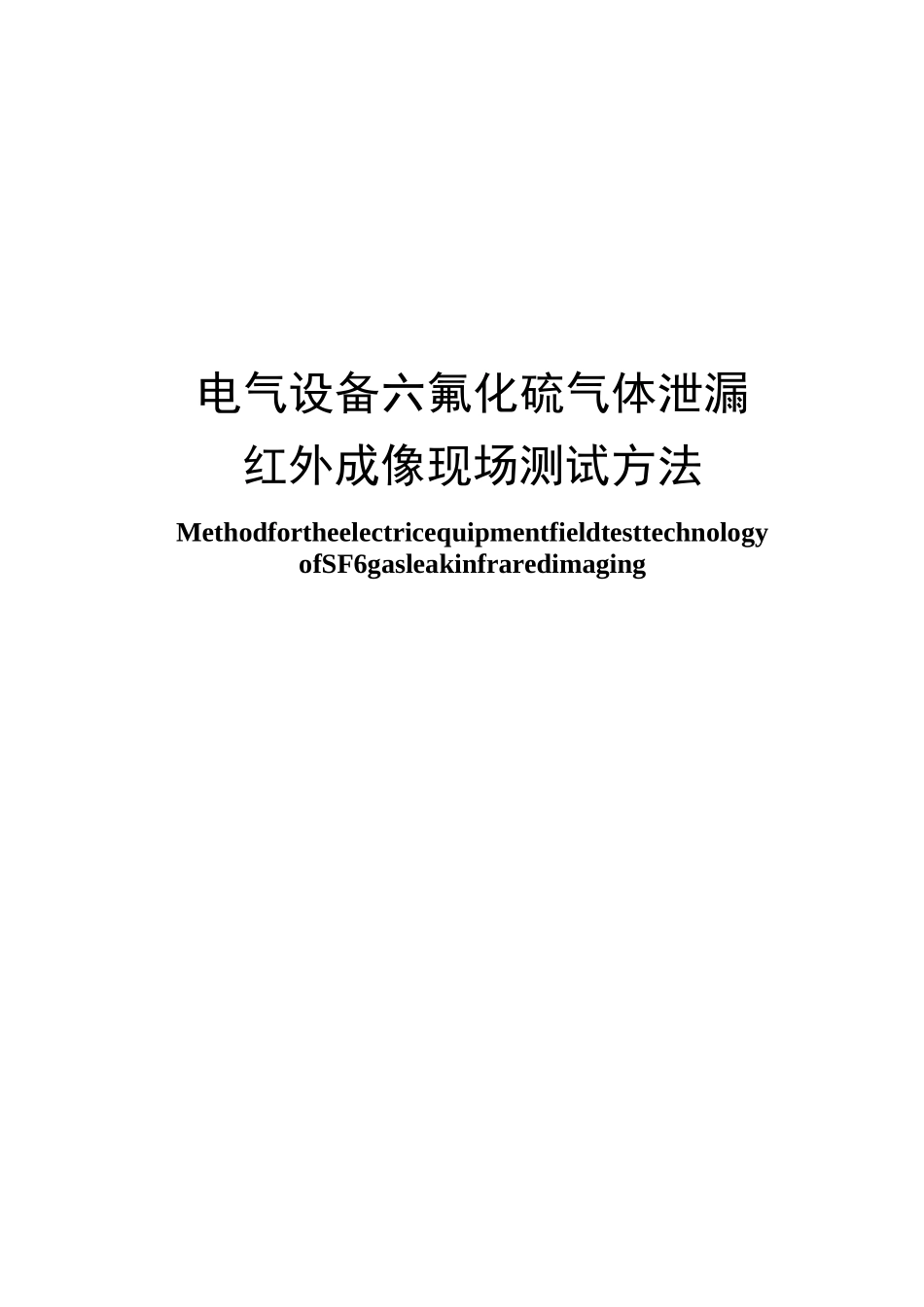

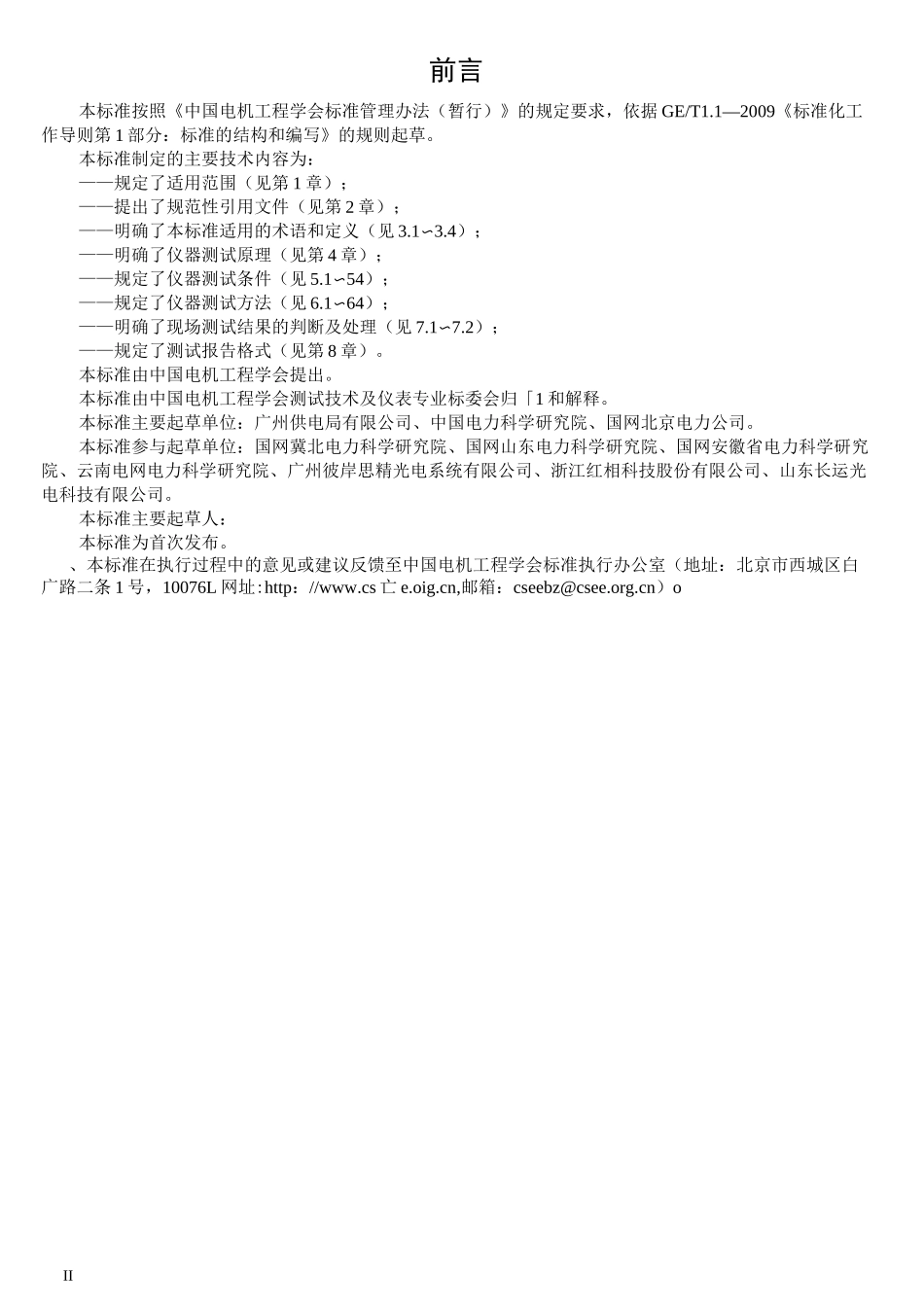

电气设备六氟化硫气体泄漏红外成像现场测试方法MethodfortheelectricequipmentfieldtesttechnologyofSF6gasleakinfraredimagingI目次前言II1范围32规范性引用文件33术语和定义34测试原理35测试条件35•15・25•356测试方法46.1测试周期467结果的判断及处理57.1漏点判断57.28测试报告5附录A(资料性附录)检测分析7附录E(资料性附录)六氟化硫泄漏红外成像检测案例图片8附录C(资料性附录)六氟化硫气体泄漏成像检测记录错误!未定义书签。II前言本标准按照《中国电机工程学会标准管理办法(暂行)》的规定要求,依据GE/T1.1—2009《标准化工作导则第1部分:标准的结构和编写》的规则起草。本标准制定的主要技术内容为:——规定了适用范围(见第1章);——提出了规范性引用文件(见第2章);——明确了本标准适用的术语和定义(见3.1〜3.4);——明确了仪器测试原理(见第4章);——规定了仪器测试条件(见5.1〜54);——规定了仪器测试方法(见6.1〜64);——明确了现场测试结果的判断及处理(见7.1〜7.2);——规定了测试报告格式(见第8章)。本标准由中国电机工程学会提出。本标准由中国电机工程学会测试技术及仪表专业标委会归「1和解释。本标准主要起草单位:广州供电局有限公司、中国电力科学研究院、国网北京电力公司。本标准参与起草单位:国网冀北电力科学研究院、国网山东电力科学研究院、国网安徽省电力科学研究院、云南电网电力科学研究院、广州彼岸思精光电系统有限公司、浙江红相科技股份有限公司、山东长运光电科技有限公司。本标准主要起草人:本标准为首次发布。、本标准在执行过程中的意见或建议反馈至中国电机工程学会标准执行办公室(地址:北京市西城区白广路二条1号,10076L网址:http://www.cs亡e.oig.cn,邮箱:cseebz@csee.org.cn)o3电气设备六氟化硫气体泄漏红外成像现场测试方法1范围本标准规定了使用红外成像仪检测六氟化硫设备气体泄漏的测试原理、测试要求、仪器要求、测试方法、结呆的判断依据及处理建议。本标准适用于以六氟化硫作为绝缘介质的各电压等级电气设备,包括变压器、套管、断路器、电流互感器、组合电器等。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注口期的引用文件,仅所注口期的版本适用于本文件。凡是不注口期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB26860—2011电力安全工作规程(发电厂和变电站电气部分)GB/T12604.9—2008无损检测术语红外检测DL/T639-2016六氟化硫电气设备、试验及检修人员安全防护导则DL/T664—2008带电设备红外诊断应用规范3术语和定义下列术语和定义适用于本标准。3.1六氟化硫电气设备SF6electricalapparatus以六氟化硫作为绝缘介质的电气设备。注:DLT639—2016,定义3.1。3.2探测灵敏度detectionsensitivity仪器所能够检出的六氟化硫电气}殳备最小漏气速率,用卩L/s表示。3.3噪声等效温差(NETD)noiseequivalenttemperaturedifference热成像系统或打描器的信噪比为1时,黑体目标与其黑体背景之间的温度差。注:GB.T12604.9—200S,定义3.15。3.4SF6气体泄漏红外成像检测仪sulfurhexafluoridegasleakingdetectorofinfraredimaging利用SF6气体某波段的红外吸收强而空气吸收弱的特性,通过红外成像系统、信号处理电路与显示系统,将通常不可见的泄漏SF6气体清晰地显现在显示器上的设备,属定性检测仪。4测试原理六氟化硫气体和空气对波长在10.3〜10.7pm左右的红外线的吸收特性存在较人差异,致使两者反映的红外影像不同。通过使用特定检测波段的高精度红外测试设备,可将通常可见光下看不到的气体泄漏,以红外视频图像的形式直观地反映出来,从而完成六氟化硫电气设备的红外检漏工作。5测试条件5.1人员要求5.1.1具有一定的发电厂、变(配)电站现场工作经验,熟悉并能严格遵守电力生产和工作现场的相关安全管理规定;5.2.2熟悉六氟化硫气体泄漏成像仪的工作原理、技术参数和性能,掌握六氟化硫气体泄漏红外成像仪的操作程序和使用方法;5.2.3了解六氟化硫电气设备的结构特点、易泄漏部位等基本常识。熟悉本标准,接受过六氟化硫气体泄漏测试的培训,具备现场...
