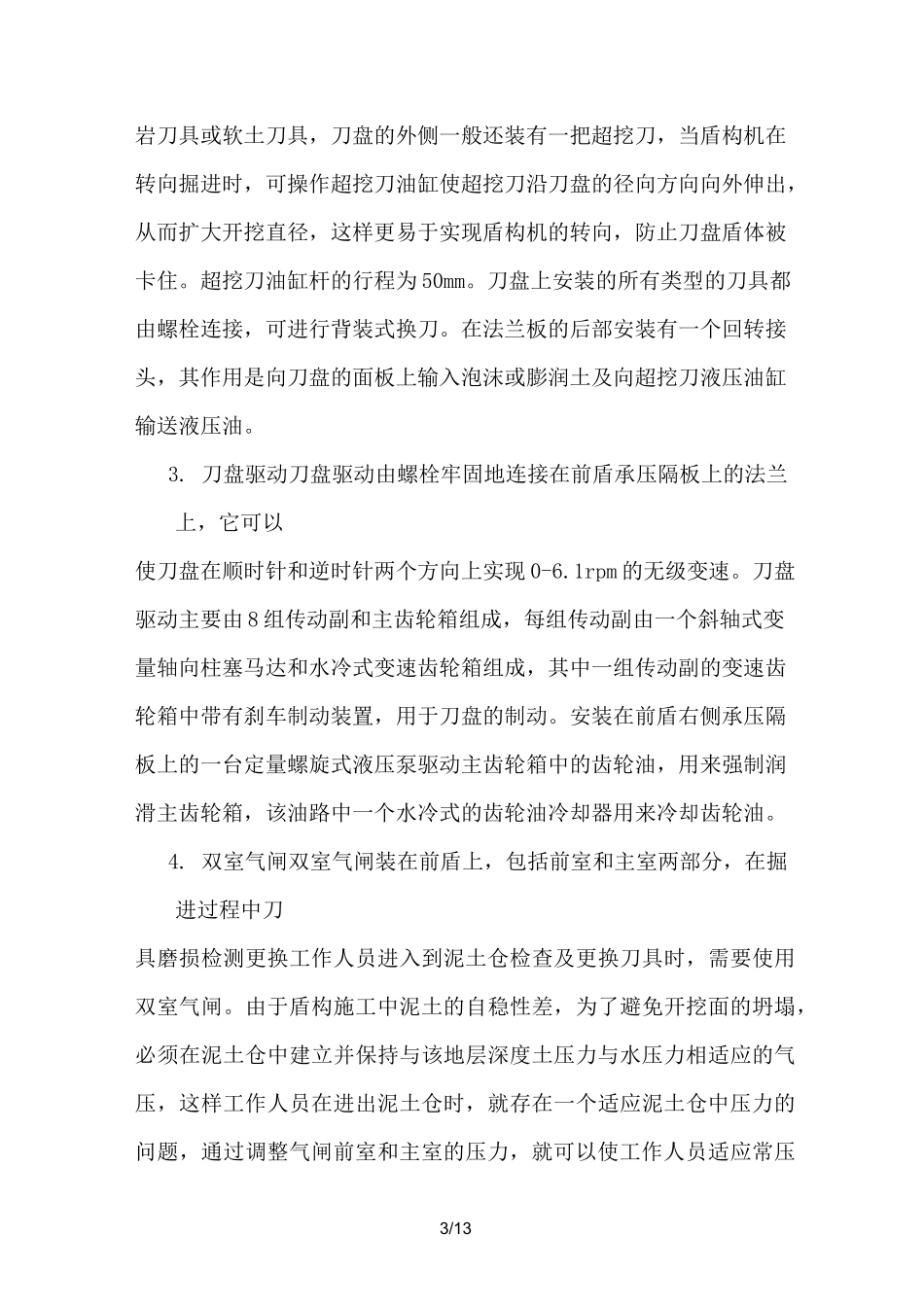

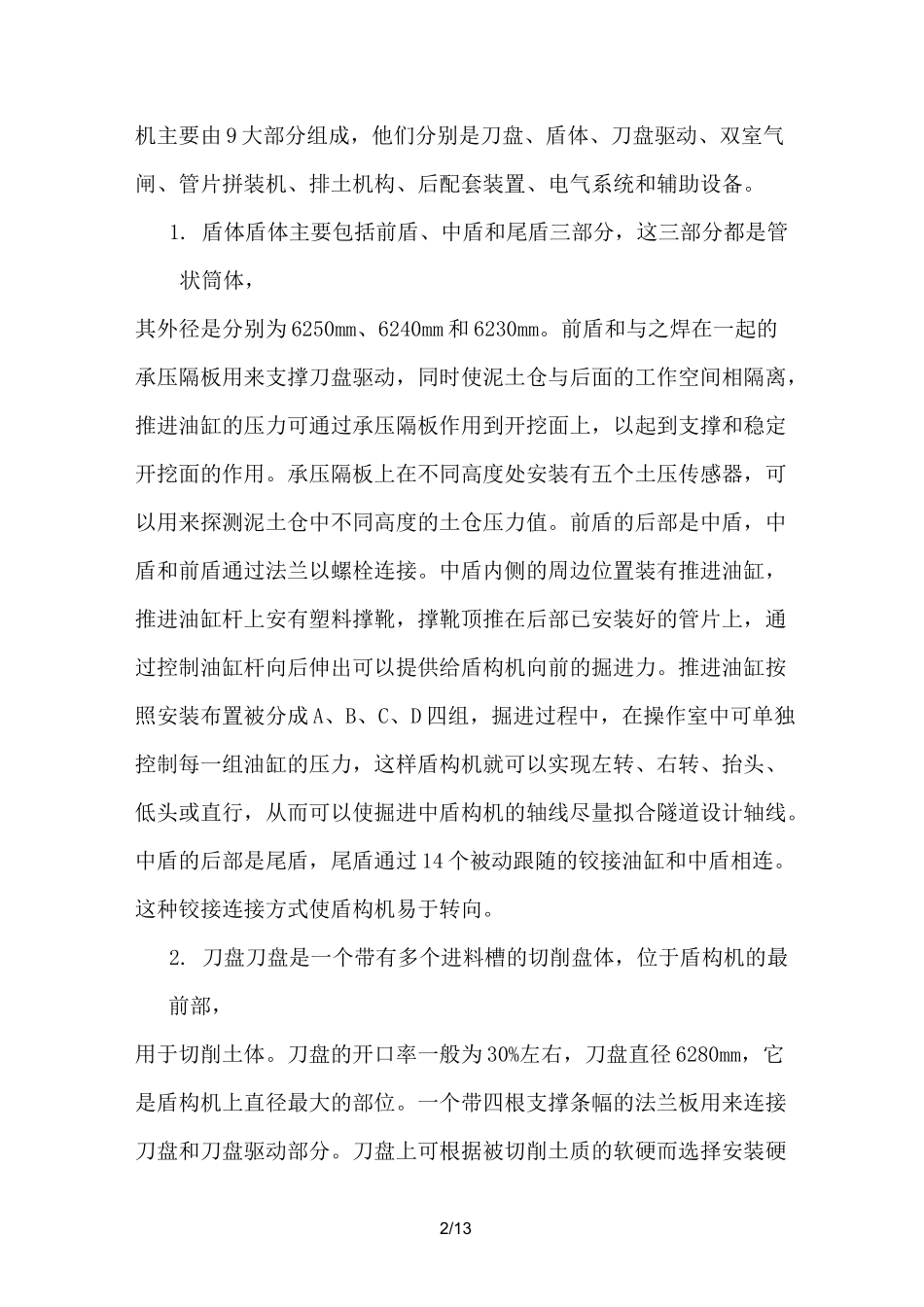

1/13土压平衡盾构机的工作原理一、盾构机的工作原理:1、盾构机的掘进液压马达驱动刀盘旋转,同时启动盾构机推进油缸,将盾构机向前推进,随着推进油缸的向前推进,刀盘持续旋转,被切削下来的碴土充满泥土仓,此时开动螺旋输送机将切削下来的渣土排送到皮带输送机上,后由皮带输送机运输至渣土车的土箱中,再通过盾构井口垂直运至地面。2、掘进中控制排土量与排土速度当泥土仓和螺旋输送机中的碴土积累到一定数量时,开挖面被切下的渣土经刀槽进入泥土仓的阻力增大,当泥土仓的土压与开挖面的土压力和地下水的水压力相平衡时,开挖面就能保持稳定,开挖面对应的地面部分也不致坍塌或隆起,这时只要保持从螺旋输送机和泥土仓中输送出去的渣土量与切削下来的流人泥土仓中的渣土量相平衡时,开挖工作就能顺利进行。3、管片拼装盾构机掘进一环的距离后,通过管片拼装机通缝或错缝拼装单层衬砌管片,使隧道—次成型。二、盾构机的组成及各组成部分在施工中的作用盾构机的刀盘直径为6.28m,总长80余m,其中盾体长8.5m,后配套设备长72m,总重量约4801,总配置功率1577kW,最大掘进扭矩5300kN・m,最大推进力为36400kN,最快掘进速度可达8cm/min。盾构2/13机主要由9大部分组成,他们分别是刀盘、盾体、刀盘驱动、双室气闸、管片拼装机、排土机构、后配套装置、电气系统和辅助设备。1.盾体盾体主要包括前盾、中盾和尾盾三部分,这三部分都是管状筒体,其外径是分别为6250mm、6240mm和6230mm。前盾和与之焊在一起的承压隔板用来支撑刀盘驱动,同时使泥土仓与后面的工作空间相隔离,推进油缸的压力可通过承压隔板作用到开挖面上,以起到支撑和稳定开挖面的作用。承压隔板上在不同高度处安装有五个土压传感器,可以用来探测泥土仓中不同高度的土仓压力值。前盾的后部是中盾,中盾和前盾通过法兰以螺栓连接。中盾内侧的周边位置装有推进油缸,推进油缸杆上安有塑料撑靴,撑靴顶推在后部已安装好的管片上,通过控制油缸杆向后伸出可以提供给盾构机向前的掘进力。推进油缸按照安装布置被分成A、B、C、D四组,掘进过程中,在操作室中可单独控制每一组油缸的压力,这样盾构机就可以实现左转、右转、抬头、低头或直行,从而可以使掘进中盾构机的轴线尽量拟合隧道设计轴线。中盾的后部是尾盾,尾盾通过14个被动跟随的铰接油缸和中盾相连。这种铰接连接方式使盾构机易于转向。2.刀盘刀盘是一个带有多个进料槽的切削盘体,位于盾构机的最前部,用于切削土体。刀盘的开口率一般为30%左右,刀盘直径6280mm,它是盾构机上直径最大的部位。一个带四根支撑条幅的法兰板用来连接刀盘和刀盘驱动部分。刀盘上可根据被切削土质的软硬而选择安装硬3/13岩刀具或软土刀具,刀盘的外侧一般还装有一把超挖刀,当盾构机在转向掘进时,可操作超挖刀油缸使超挖刀沿刀盘的径向方向向外伸出,从而扩大开挖直径,这样更易于实现盾构机的转向,防止刀盘盾体被卡住。超挖刀油缸杆的行程为50mm。刀盘上安装的所有类型的刀具都由螺栓连接,可进行背装式换刀。在法兰板的后部安装有一个回转接头,其作用是向刀盘的面板上输入泡沫或膨润土及向超挖刀液压油缸输送液压油。3.刀盘驱动刀盘驱动由螺栓牢固地连接在前盾承压隔板上的法兰上,它可以使刀盘在顺时针和逆时针两个方向上实现0-6.1rpm的无级变速。刀盘驱动主要由8组传动副和主齿轮箱组成,每组传动副由一个斜轴式变量轴向柱塞马达和水冷式变速齿轮箱组成,其中一组传动副的变速齿轮箱中带有刹车制动装置,用于刀盘的制动。安装在前盾右侧承压隔板上的一台定量螺旋式液压泵驱动主齿轮箱中的齿轮油,用来强制润滑主齿轮箱,该油路中一个水冷式的齿轮油冷却器用来冷却齿轮油。4.双室气闸双室气闸装在前盾上,包括前室和主室两部分,在掘进过程中刀具磨损检测更换工作人员进入到泥土仓检查及更换刀具时,需要使用双室气闸。由于盾构施工中泥土的自稳性差,为了避免开挖面的坍塌,必须在泥土仓中建立并保持与该地层深度土压力与水压力相适应的气压,这样工作人员在进出泥土仓时,就存在一个适应泥土仓中压力的问题,通过调整气闸前室和主室的压力,就可以使工作人员适应常压4/13和开挖...
