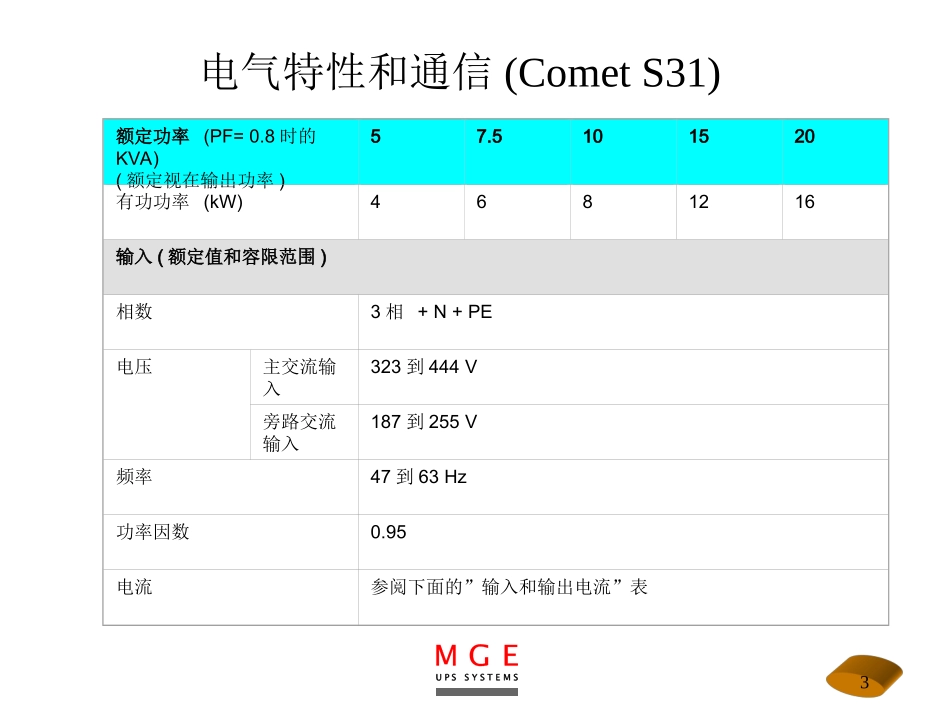

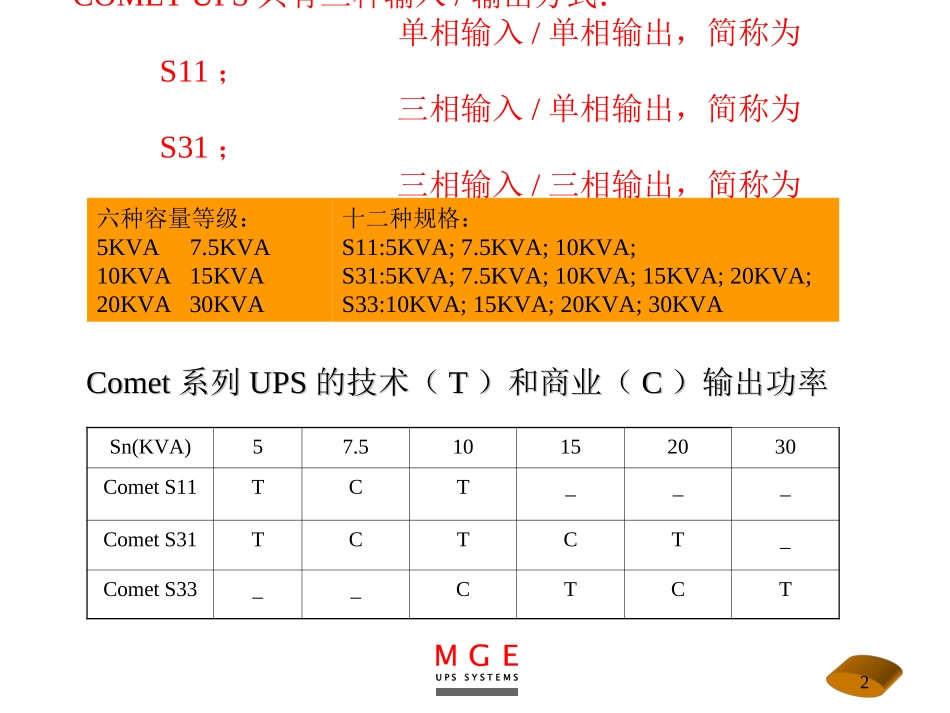

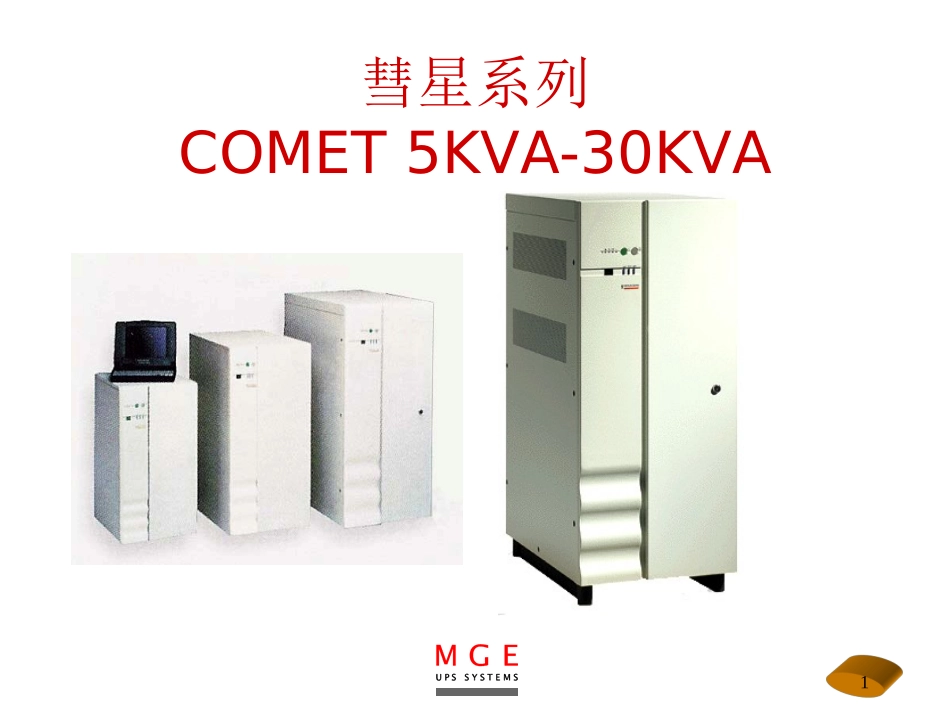

1彗星系列COMET5KVA-30KVA2COMETUPS共有三种输入/输出方式:单相输入/单相输出,简称为S11;三相输入/单相输出,简称为S31;三相输入/三相输出,简称为S33。六种容量等级:5KVA7.5KVA10KVA15KVA20KVA30KVA十二种规格:S11:5KVA;7.5KVA;10KVA;S31:5KVA;7.5KVA;10KVA;15KVA;20KVA;S33:10KVA;15KVA;20KVA;30KVASn(KVA)57.510152030CometS11TCT___CometS31TCTCT_CometS33__CTCTCometComet系列系列UPSUPS的技术(的技术(TT))和商业(和商业(CC))输出功率输出功率3电气特性和通信(CometS31)额定功率(PF=0.8时的KVA)(额定视在输出功率)57.5101520有功功率(kW)4681216输入(额定值和容限范围)相数3相+N+PE电压主交流输入323到444V旁路交流输入187到255V频率47到63Hz功率因数0.95电流参阅下面的”输入和输出电流”表4电气特性和通信(CometS31)输出(额定值和容限范围)相数1+N+PE电压220/230/240V±1%频率与交流电源同步50或60Hz±1%(从1%到4%可调)非同步运行±0.1%功率因数线性负载0.8THDU(1)线性负载2.5%非线性负载5%电流参阅下面的”输入和输出电流”表短路能力(没有旁路)210%为150ms过载能力110%为10分钟,130%为1分钟,150%为10秒钟峰值因数3:1瞬态电压±5%,从0到100%或从100到0%的负载阶跃变化最大频率变化率1Hz/s或2Hz/s5电气特性和通信(CometS31)效率负载率100%91%92%92%93%93%50%90%89%90%90%92%切换到交流旁路的条件可以接受的电压偏差+10%、-12%同步频率范围±0.5Hz到±2Hz(从1%到4%可调)最大相位差3度电池类型密封铅酸(可选:开口铅酸)服役年限5年(可选:10年)带额定负载时的标准后备时间8分钟10分钟10分钟10分钟10分钟带额定负载时的可选后备时间24分钟30分钟30分钟30分钟30分钟40分钟50分钟50分钟50分钟50分钟6电气特性和通信(CometS31)通信标准SUB-D15接口用于广域网(LAN)通信3个插槽用于安装通信接口板选件MonitorPlus微型终端2接口RS232/U-Talk或Basic(干接点)接口板(用户选择)JBus/ModbusRS232或RS485接口板10BTSNMP接口板Contact5接口板具有五个隔离的干接点用于远程指示最大输入电流I1(相电流,A)公共的主交流输入和旁路交流输入(旁路工作时I1=Iu)2335466991分离的主交流输入和旁路交流输入(包括电池充电的电流)914182736负载电流Iu(单相,A)2335466991最大电池输出电流Ibmax(A)3048467675输入和输出电流电流及其测量条件7电流及其测量条件负载电池主交流输入UPS旁路交流输入IbIuIuI1注:这些电流的测量条件为:-带PF=0.8的额定负载;-额定主交流输入电压为400V;-电池正在浮充。对额定主交流输入电压为380V和415V的情况,将给出的数值I1和Iu分别乘以1.05和0.96。I1I1::主交流输入电流主交流输入电流IuIu::负载和旁路交流输入电流负载和旁路交流输入电流IIbmaxbmax::最大电池放电电流最大电池放电电流8Comet功能模块1.QM1:整流器输入开关;2.Rectifier:整流器单元;3.StaticSwitch;静态开关单元,也称为自动旁路;4.QF1:电池电路开关;5.Battery:电池组;6.Charger:充电器单元;7.Chopper:斩波器单元;8.Inverter:逆变器单元;9.BypassSwitch:旁路开关,也称为手动维修旁路。[Z1]9101112131415161718RAGORAGORAGORAGO一块RAGO板两只IGBT功率晶体管VT1和VT2两只复合二极管(两只封装)VD1和VD2三个复合式可控硅(两只封装)模块VC1,VC2,VC3一个二极管和可控硅的复合功率模块VY1霍尔效应电流互感器LEMB1/B2模块温度检测(Vigi)19RAGORAGORAGORAGO整流器的工作原理在t1t2的范围内,输入市电的L1相电压为最大正值,而L2相电压为最大负值,此时线电压UL1L2为最大。因此,在控制电路的作用下,将可控硅VC11和VC22导通,整流输出电压为输入市电的线电压UL1L2。在t2t3的范围内,输入市电的L1相电压仍为最大正值,而L3相电压变为最大负值,此时线电压UL1L3为最大。因此,在控制电路的作用下,将可控硅VC11和VC32导通,整流输出电压为输入市电的线电压UL1L3。依次类推,在负载上得到脉动的直流电压Udc.20RAGORAGORAGORAGO整流器的斜坡启动整流器的输出电压将通过斩波器的贮能电感送往斩波器的输出滤波电容C3和C4。在整流器启动的...
