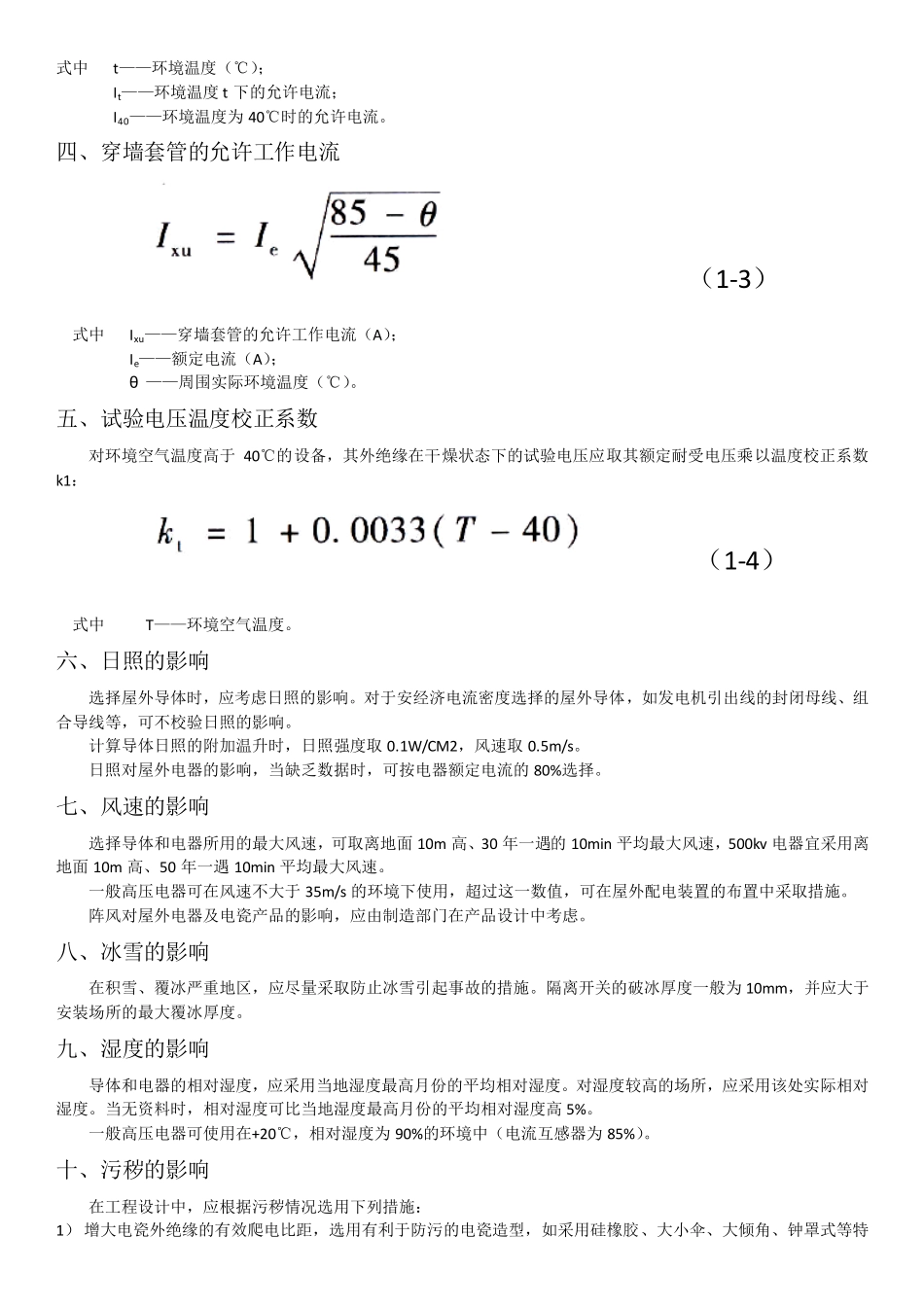

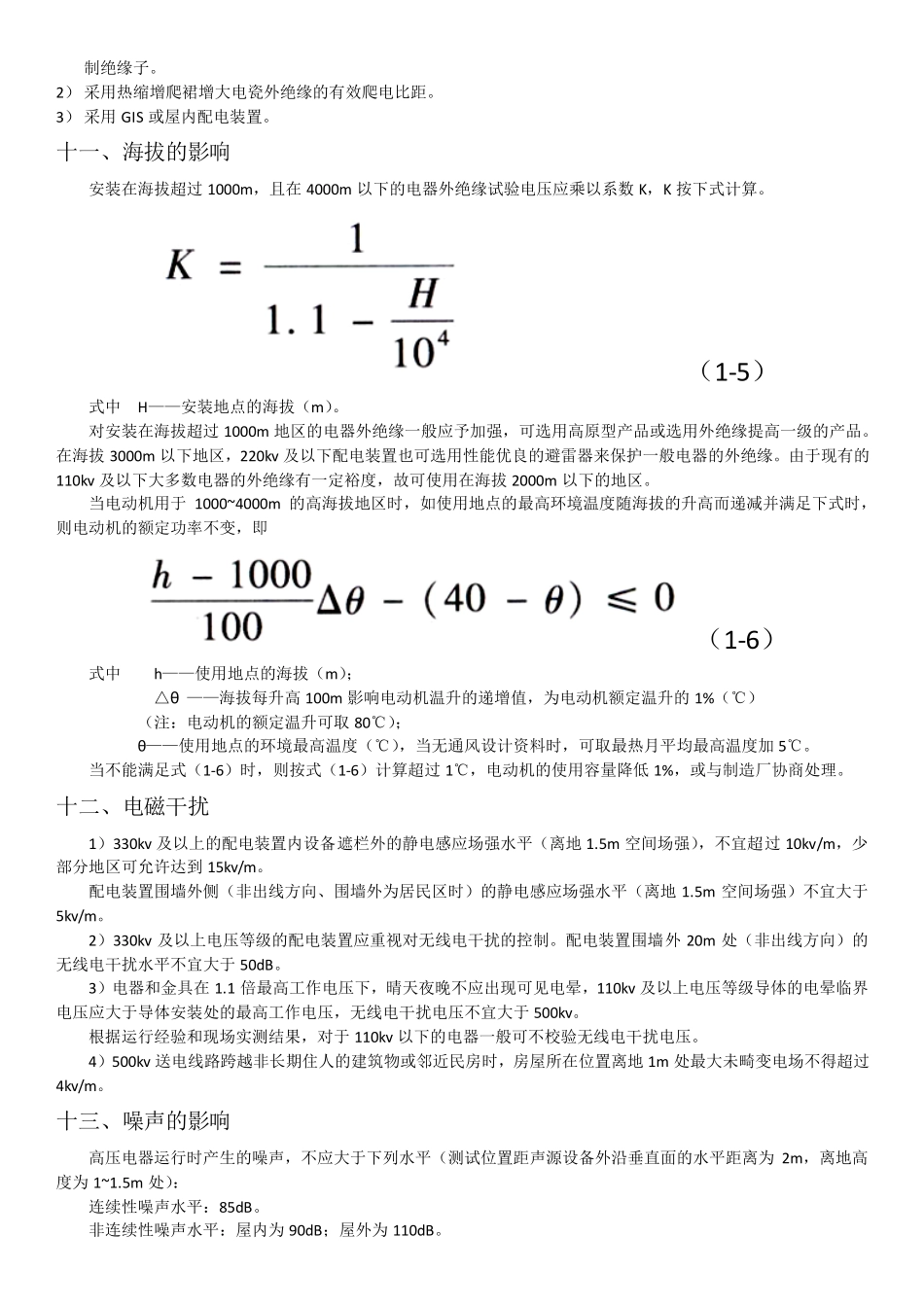

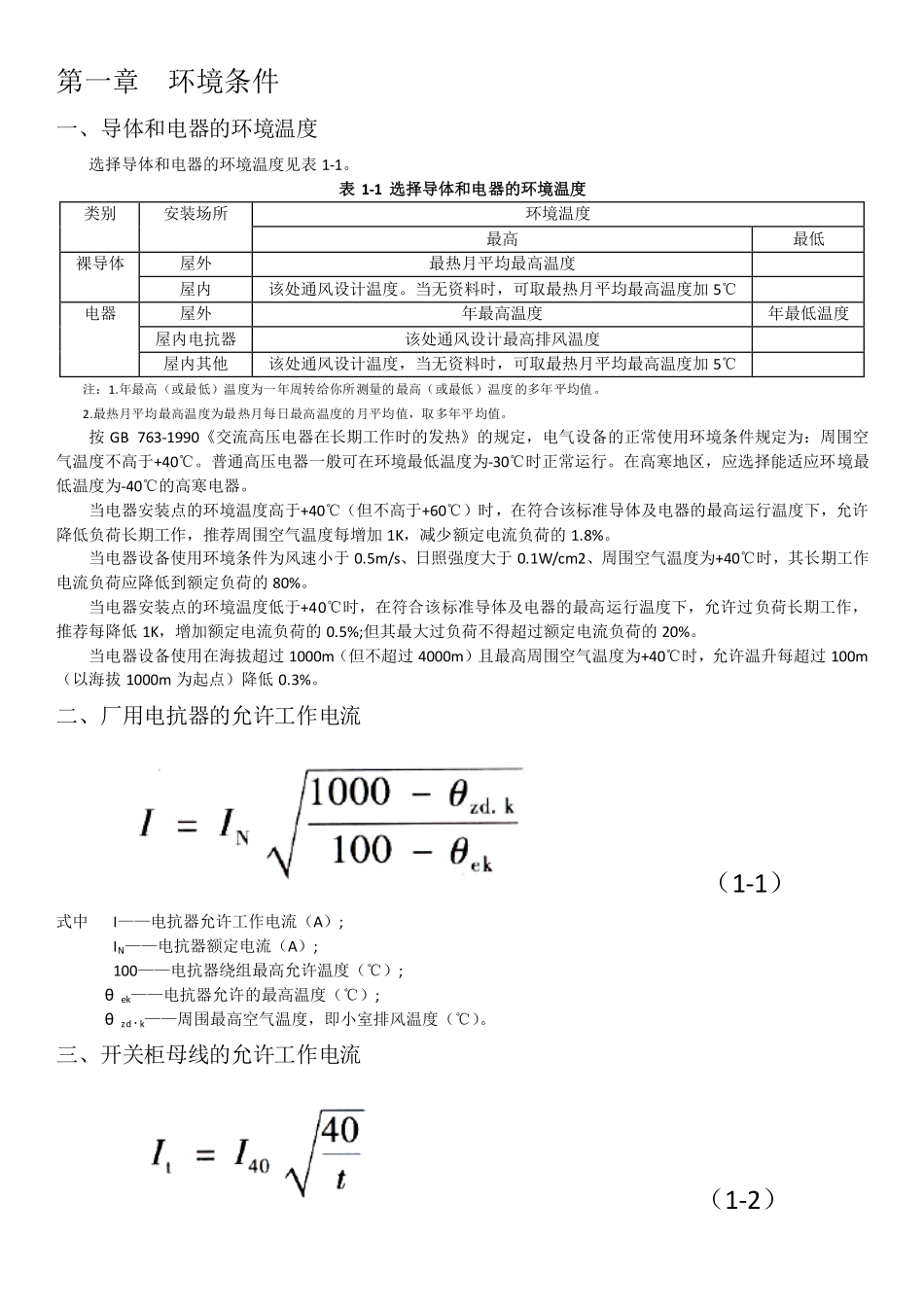

第一章环境条件一、导体和电器的环境温度选择导体和电器的环境温度见表1-1。表1-1选择导体和电器的环境温度类别安装场所环境温度最高最低裸导体屋外最热月平均最高温度屋内该处通风设计温度。当无资料时，可取最热月平均最高温度加5℃电器屋外年最高温度年最低温度屋内电抗器该处通风设计最高排风温度屋内其他该处通风设计温度，当无资料时，可取最热月平均最高温度加5℃注：1.年最高（或最低）温度为一年周转给你所测量的最高（或最低）温度的多年平均值。2.最热月平均最高温度为最热月每日最高温度的月平均值，取多年平均值。按GB763-1990《交流高压电器在长期工作时的发热》的规定，电气设备的正常使用环境条件规定为：周围空气温度不高于+40℃。普通高压电器一般可在环境最低温度为-30℃时正常运行。在高寒地区，应选择能适应环境最低温度为-40℃的高寒电器。当电器安装点的环境温度高于+40℃（但不高于+60℃）时，在符合该标准导体及电器的最高运行温度下，允许降低负荷长期工作，推荐周围空气温度每增加1K，减少额定电流负荷的1.8%。当电器设备使用环境条件为风速小于0.5m/s、日照强度大于0.1W/cm2、周围空气温度为+40℃时，其长期工作电流负荷应降低到额定负荷的80%。当电器安装点的环境温度低于+40℃时，在符合该标准导体及电器的最高运行温度下，允许过负荷长期工作，推荐每降低1K，增加额定电流负荷的0.5%;但其最大过负荷不得超过额定电流负荷的20%。当电器设备使用在海拔超过1000m（但不超过4000m）且最高周围空气温度为+40℃时，允许温升每超过100m（以海拔1000m为起点）降低0.3%。二、厂用电抗器的允许工作电流（1-1）式中I——电抗器允许工作电流（A）;IN——电抗器额定电流（A）;100——电抗器绕组最高允许温度（℃）;θek——电抗器允许的最高温度（℃）;θzd·k——周围最高空气温度，即小室排风温度（℃）。三、开关柜母线的允许工作电流（1-2）式中t——环境温度（℃）；It——环境温度t下的允许电流；I40——环境温度为40℃时的允许电流。四、穿墙套管的允许工作电流（1-3）式中Ixu——穿墙套管的允许工作电流（A）；Ie——额定电流（A）；θ——周围实际环境温度（℃）。五、试验电压温度校正系数对环境空气温度高于40℃的设备，其外绝缘在干燥状态下的试验电压应取其额定耐受电压乘以温度校正系数k1：（1-4）式中T——环境空气温度。六、日照的影响选择屋外导体时，应考虑日照的影响。对于安经济电流密度选择的屋外导体，如发电机引出线的封闭母线、组合导线等，可不校验日照的影响。计算导体日照的附加温升时，日照强度取0.1W/CM2，风速取0.5m/s。日照对屋外电器的影响，当缺乏数据时，可按电器额定电流的80%选择。七、风速的影响选择导体和电器所用的最大风速，可取离地面10m高、30年一遇的10min平均最大风速，500kv电器宜采用离地面10m高、50年一遇10min平均最大风速。一般高压电器可在风速不大于35m/s的环境下使用，超过这一数值，可在屋外配电装置的布置中采取措施。阵风对屋外电器及电瓷产品的影响，应由制造部门在产品设计中考虑。八、冰雪的影响在积雪、覆冰严重地区，应尽量采取防止冰雪引起事故的措施。隔离开关的破冰厚度一般为10mm，并应大于安装场所的最大覆冰厚度。九、湿度的影响导体和电器的相对湿度，应采用当地湿度最高月份的平均相对湿度。对湿度较高的场所，应采用该处实际相对湿度。当无资料时，相对湿度可比当地湿度最高月份的平均相对湿度高5%。一般高压电器可使用在+20℃，相对湿度为90%的环境中（电流互感器为85%）。十、污秽的影响在工程设计中，应根据污秽情况选用下列措施：1）增大电瓷外绝缘的有效爬电比距，选用有利于防污的电瓷造型，如采用硅橡胶、大小伞、大倾角、钟罩式等特制绝缘子。2）采用热缩增爬裙增大电瓷外绝缘的有效爬电比距。3）采用GIS或屋内配电装置。十一、海拔的影响安装在海拔超过1000m，且在4000m以下的电器外绝缘试验电压应乘以系数K，K按下式计算。（1-5）式中H——安装地点的海拔（m）。对安装在海拔超过1000m地区的电器外绝缘一般应予加强，可选用高原型产品或选用外绝缘提高一级的产品。在海拔3000m...
