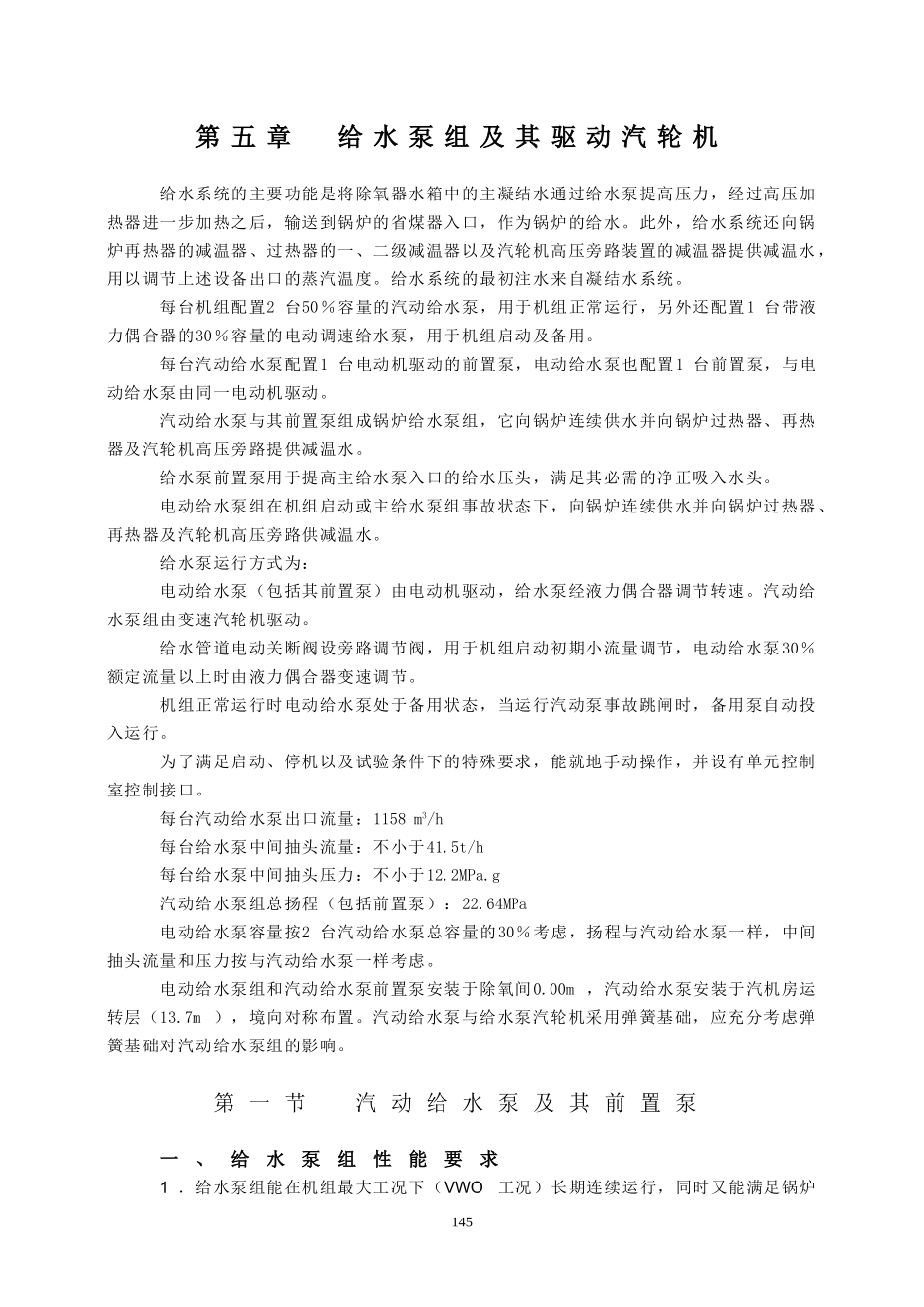

第五章给水泵组及其驱动汽轮机给水系统的主要功能是将除氧器水箱中的主凝结水通过给水泵提高压力，经过高压加热器进一步加热之后，输送到锅炉的省煤器入口，作为锅炉的给水。此外，给水系统还向锅炉再热器的减温器、过热器的一、二级减温器以及汽轮机高压旁路装置的减温器提供减温水，用以调节上述设备出口的蒸汽温度。给水系统的最初注水来自凝结水系统。每台机组配置2台50％容量的汽动给水泵，用于机组正常运行，另外还配置1台带液力偶合器的30％容量的电动调速给水泵，用于机组启动及备用。每台汽动给水泵配置1台电动机驱动的前置泵，电动给水泵也配置1台前置泵，与电动给水泵由同一电动机驱动。汽动给水泵与其前置泵组成锅炉给水泵组，它向锅炉连续供水并向锅炉过热器、再热器及汽轮机高压旁路提供减温水。给水泵前置泵用于提高主给水泵入口的给水压头，满足其必需的净正吸入水头。电动给水泵组在机组启动或主给水泵组事故状态下，向锅炉连续供水并向锅炉过热器、再热器及汽轮机高压旁路供减温水。给水泵运行方式为：电动给水泵（包括其前置泵）由电动机驱动，给水泵经液力偶合器调节转速。汽动给水泵组由变速汽轮机驱动。给水管道电动关断阀设旁路调节阀，用于机组启动初期小流量调节，电动给水泵30％额定流量以上时由液力偶合器变速调节。机组正常运行时电动给水泵处于备用状态，当运行汽动泵事故跳闸时，备用泵自动投入运行。为了满足启动、停机以及试验条件下的特殊要求，能就地手动操作，并设有单元控制室控制接口。每台汽动给水泵出口流量：1158m3/h每台给水泵中间抽头流量：不小于41.5t/h每台给水泵中间抽头压力：不小于12.2MPa.g汽动给水泵组总扬程（包括前置泵）：22.64MPa电动给水泵容量按2台汽动给水泵总容量的30％考虑，扬程与汽动给水泵一样，中间抽头流量和压力按与汽动给水泵一样考虑。电动给水泵组和汽动给水泵前置泵安装于除氧间0.00m，汽动给水泵安装于汽机房运转层（13.7m），境向对称布置。汽动给水泵与给水泵汽轮机采用弹簧基础，应充分考虑弹簧基础对汽动给水泵组的影响。第一节汽动给水泵及其前置泵一、给水泵组性能要求1．给水泵组能在机组最大工况下（VWO工况）长期连续运行，同时又能满足锅炉145各种运行工况下锅炉给水和减温水的需要量。2．电动﹑汽动给水泵组在所有正常运行范围内时，设备能连续运行，无需操作人员值守。给水泵的流量、扬程特性曲线变化平缓。给水泵零流量的扬程升高值不超过铭牌扬程的20％。给水泵的最高效率点尽量靠近机组额定工况流量的工作点。给水泵效率不低于83％。前置泵主要部件采用抗汽蚀材料制造，使给水泵组具有良好的抗汽蚀性能。当出现负荷波动或机组跳闸等不稳定工况时，泵能安全运行而不发生汽蚀。在所有运行范围内，前置泵的扬程大于给水泵主泵所需要的必需汽蚀余量，并留有一定的裕量以抵消电厂系统瞬变引起的变化。卖方有责任配合设计院进行除氧器暂态计算，以保证给水泵在机组跳闸时，不会发生汽蚀。前置泵性能与给水泵相匹配，在任何允许运行工况、变工况及甩负荷的情况下均保证主给水泵不会发生汽蚀。泵的最小流量不超过其铭牌流量的25％。水泵转子的第一临界转速不低于额定转速的125％。汽动给水泵和电动给水泵均设有中间抽头，以供给锅炉再热蒸汽减温用水。无论是单台汽动泵组运行，两台汽动泵组并列运行还是一台汽动给水泵组与电动给水泵组并列运行，均能保证能以系统所需要的压力输送一定流量的给水到再热减温器和过热减温器。减温喷水流量可以作为总给水流量的一部分。两台汽动给水泵组的特性曲线完全一致，在所有机组运行工况范围内两台汽动给水泵组并列运行的负荷分配偏差限制在5%以内。汽动给水泵与电动给水泵特性曲线也一致，保证可以相互并列运行，当二台汽动给水泵中的一台故障时,电动给水泵组能尽可能快地投运，并达到所需压力，与另一台汽动给水泵组并联并连续地运行，且汽轮发电机仍能达到90%额定出力。泵组的设计能经受热冲击，当主机甩负荷后，允许给水温度下降速率为2.8℃/s。汽动给水泵能随给水泵汽轮机一起连续盘车。二、给水泵的型号及技术参数本机组配置2台50％容量的汽动给水泵，用于...
