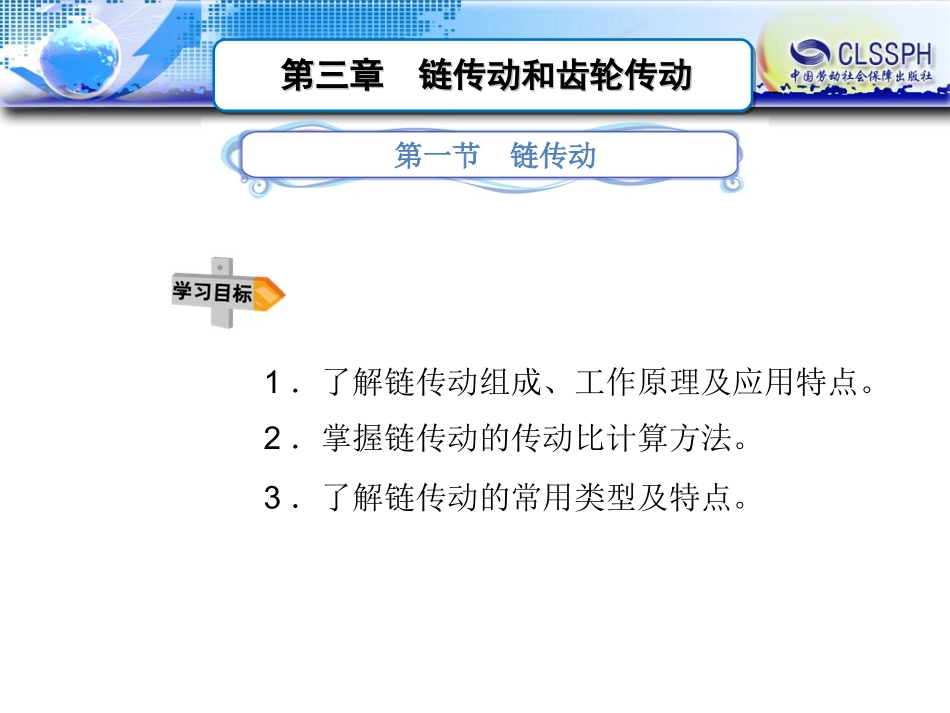

第三章链传动和齿轮传动第三章链传动和齿轮传动链传动齿轮传动第三章链传动和齿轮传动第三章链传动和齿轮传动第一节链传动1．了解链传动组成、工作原理及应用特点。2．掌握链传动的传动比计算方法。3．了解链传动的常用类型及特点。第三章链传动和齿轮传动第三章链传动和齿轮传动a)摩托车b)自行车图3-3链传动应用实例摩托车a)摩托车b)自行车图3-3链传动应用实例自行车生活中很多场合都采用了链传动。第三章链传动和齿轮传动第三章链传动和齿轮传动一、链传动概述1．链传动的组成及工作原理第三章链传动和齿轮传动第三章链传动和齿轮传动2．链传动的应用特点（1）链传动为具有中间挠性件的啮合传动，中心距适用范围较大，无弹性滑动和打滑现象，能得到准确的平均传动比。（2）张紧力小，故对轴的压力小。（3）传动效率高，可达98%。（4）能在低速、重载和高温、油污、潮湿等恶劣环境下工作。（5）传动平稳性差，工作时有一定的冲击和噪声，无过载保护作用。第三章链传动和齿轮传动第三章链传动和齿轮传动二、链传动的传动比121221nzinz按上式求得的传动比都是平均值，链传动的瞬时传动比不恒定。通常，链传动的传动比i≤8。第三章链传动和齿轮传动第三章链传动和齿轮传动三、链传动的常用类型、特点及应用传动链输送链起重链第三章链传动和齿轮传动第三章链传动和齿轮传动传动链主要有套筒滚子链和齿形链两种。1.滚子链第三章链传动和齿轮传动第三章链传动和齿轮传动我国目前使用的滚子链的国家标准为《传动用短节距精密滚子链、套筒链、附件和链轮》(GB/T1243—2006),分为A和B两个系列,常用的是A系列滚子链的标记方法为:链号—排数×链节数标准编号例如,08A—1×88GB/T1243—2006表示:A系列、单排、节距为8×25.4/16=12.7mm、链节数为88节的滚子链。第三章链传动和齿轮传动第三章链传动和齿轮传动2．齿形链滚柱式轴瓦式销轴式第三章链传动和齿轮传动第三章链传动和齿轮传动第二节齿轮传动概述1．了解齿轮传动的常用类型及应用。2．掌握齿轮传动的传动比计算。第三章链传动和齿轮传动第三章链传动和齿轮传动图示减速器是如何实现减速的目的?第三章链传动和齿轮传动第三章链传动和齿轮传动齿轮传动——利用齿轮啮合来传递运动和动力的一种机械传动。一、齿轮传动的常用类型及应用•平面齿轮传动•空间齿轮传动第三章链传动和齿轮传动第三章链传动和齿轮传动平面齿轮传动直齿圆柱齿轮传动斜齿圆柱齿轮传动（1）按齿轮形状分人字齿斜齿圆柱齿轮第三章链传动和齿轮传动第三章链传动和齿轮传动（2）按啮合形式分外啮合齿轮传动内啮合齿轮传动齿轮齿条传动第三章链传动和齿轮传动第三章链传动和齿轮传动空间齿轮传动1．锥齿轮传动直齿圆锥齿轮传动曲齿圆锥齿轮传动第三章链传动和齿轮传动第三章链传动和齿轮传动2．交错轴齿轮传动3．蜗轮蜗杆传动第三章链传动和齿轮传动第三章链传动和齿轮传动二、齿轮传动的优缺点•优点•缺点第三章链传动和齿轮传动第三章链传动和齿轮传动三、齿轮传动的传动比121221nzinz式中：n1、n2－主动齿轮和从动齿轮转速，r/min;z1、z2－主动齿轮和从动齿轮的齿数。第三章链传动和齿轮传动第三章链传动和齿轮传动第三节标准直齿圆柱齿轮传动1．了解标准直齿圆柱齿轮的基本参数。2．掌握标准直齿圆柱齿轮几何尺寸的计算。3．了解直齿圆柱齿轮正确啮合的条件。第三章链传动和齿轮传动第三章链传动和齿轮传动一、标准直齿圆柱齿轮基本参数渐开线标准直齿圆柱齿轮的基本参数有五个：齿数z、模数m、压力角α、齿顶高系数ha*和顶隙系数c*。第三章链传动和齿轮传动第三章链传动和齿轮传动1．齿数z齿数——齿轮圆周上的轮齿的总数。2．模数m模数——齿距p除以圆周率π所得的商。即m=p/π，单位为mm。第三章链传动和齿轮传动第三章链传动和齿轮传动3．压力角α压力角——在端平面上，过端面分度圆齿廓上任一点法向压力的方向线（即该点法线）与该点速度方向之间所夹的锐角。第三章链传动和齿轮传动第三章链传动和齿轮传动4．齿顶高系数ha*国标规定：标准齿轮ha*＝1。5．顶隙系数c*国标规定：标准齿轮c*＝0.25。第三章链传动和齿轮传动第三章链传动和齿轮传动二、...
