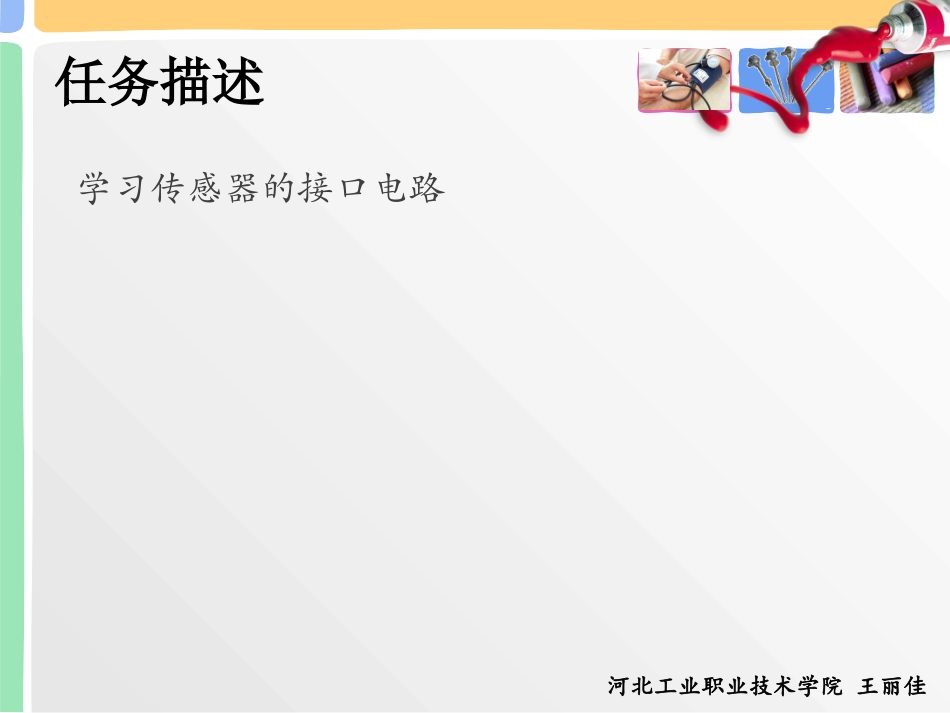

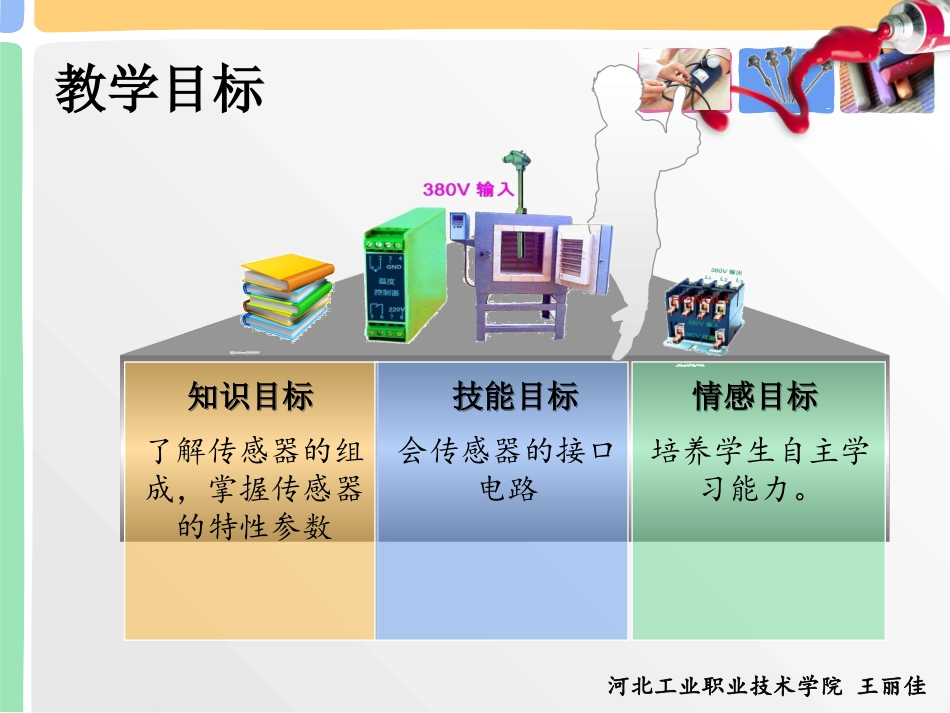

传感器及其接口电路王丽佳信息工程与自动化系河北工业职业技术学院王丽佳任务描述学习传感器的接口电路河北工业职业技术学院王丽佳教学目标了解传感器的组成，掌握传感器的特性参数培养学生自主学习能力。知识目标知识目标技能目标技能目标情感目标情感目标会传感器的接口电路河北工业职业技术学院王丽佳一、传感器组成敏感元件：传感器中直接感受被测量的元件，即被测量通过传感器的敏感元件转换成被测量有确定关系、更易于转换的非电量。转换元件：将敏感元件感受的被测量转换为易于传输和测量的电信号转换电路：将转换元件输出的电参量转换成易于处理的电压、电流、频率。有一些传感器的敏感元件和转换元件是二者合一的。热电偶、压电晶体，光电器件。河北工业职业技术学院王丽佳定义传感器就是能感知外界信息并能按一定规律将这些信息转换成可用信号的机械电子装置。如下图所示:物理量电量河北工业职业技术学院王丽佳二.传感器的分类河北工业职业技术学院王丽佳河北工业职业技术学院王丽佳河北工业职业技术学院王丽佳河北工业职业技术学院王丽佳河北工业职业技术学院王丽佳11三、传感器的应用工业生产倍增器科学研究先行官社会物化法官军事战斗力河北工业职业技术学院王丽佳12•工业生产倍增器检测技术是带动国民经济增长的一个关键领域在美国：检测技术占4%，拉动经济增长66%河北工业职业技术学院王丽佳13检测技术在工业生产领域的应用在线检测：零件尺寸、产品缺陷、装配定位….河北工业职业技术学院王丽佳14河北工业职业技术学院王丽佳15检测技术在工业生产领域的应用离线检测：零件参数、尺寸与形位公差、品质参数作用：现代工程装备中，检测环节的成本约占50~70%河北工业职业技术学院王丽佳16检测技术在汽车中的应用日新月异发动机：向发动机的电子控制单元（ECU）提供发动机的工作状况信息，对发动机工作状况进行精确控制温度、压力、位置、转速、流量、气体浓度和爆震传感器等汽车传感器：汽车电子控制系统的信息源，关键部件，核心技术内容普通轿车：约安装几十到近百只传感器，豪华轿车：传感器数量可多达二百余只。底盘：控制变速器系统、悬架系统、动力转向系统、制动防抱死系统等车速、踏板、加速度、节气门、发动机转速、水温、油温车身：提高汽车的安全性、可靠性和舒适性等温度、湿度、风量、日照、加速度、车速、测距、图象等河北工业职业技术学院王丽佳17河北工业职业技术学院王丽佳18无人驾驶汽车：演示雷达传感器录像机激光测距仪河北工业职业技术学院王丽佳19检测技术在日常生活中的应用与日俱增家用电器：数码相机、数码摄像机：自动对焦---红外测距传感器数字体温计：接触式---热敏电阻，非接触式---红外传感器自动感应灯：亮度检测---光敏电阻空调、冰箱、电饭煲：温度检测---热敏电阻、热电偶电话、麦克风：话音转换---驻极电容传感器遥控接收：红外检测---光敏二极管、光敏三极管办公商务：可视对讲、可视电话：图像获取---面阵CCD扫描仪：文档扫描---线阵CCD红外传输数据：红外检测---光敏二极管、光敏三极管医疗卫生：电子血压计：血压检测---压力传感器血糖测试仪、胆固醇检测仪---离子传感器智能家居演示WigWag演示，手机中的传感器河北工业职业技术学院王丽佳20•科学研究的先行官诺贝尔奖获得者R.R.Ernst说“现代科学的进步越来越依靠尖端仪器的发展”俄国化学家门捷列夫指出“科学是从测量开始的”近80年来，与科学仪器密切相关的诺贝尔奖获得者达38人河北工业职业技术学院王丽佳21•军事战斗力1991年海湾战争精确制导炸弹和导弹占8%2003年伊拉克战争90%1994年美国防部建立自动测试系统执行局立体作战河北工业职业技术学院王丽佳22检测技术在军事上的应用美军研制的未来单兵作战武器---OICW夜视瞄准机系统：非冷却红外传感器技术激光测距仪：可精确的定位目标。在发射20毫米高爆弹时，激光测距仪可将目标的距离信息自动传输至高爆弹的爆炸引信，以便精确的设定引爆时间。河北工业职业技术学院王丽佳23美国国家导弹防御计划---NMD检测技术在国防领域的应用1.地基拦截器2.早期预警系统3.前沿部署(如雷达）4.管理与控制系统5...
