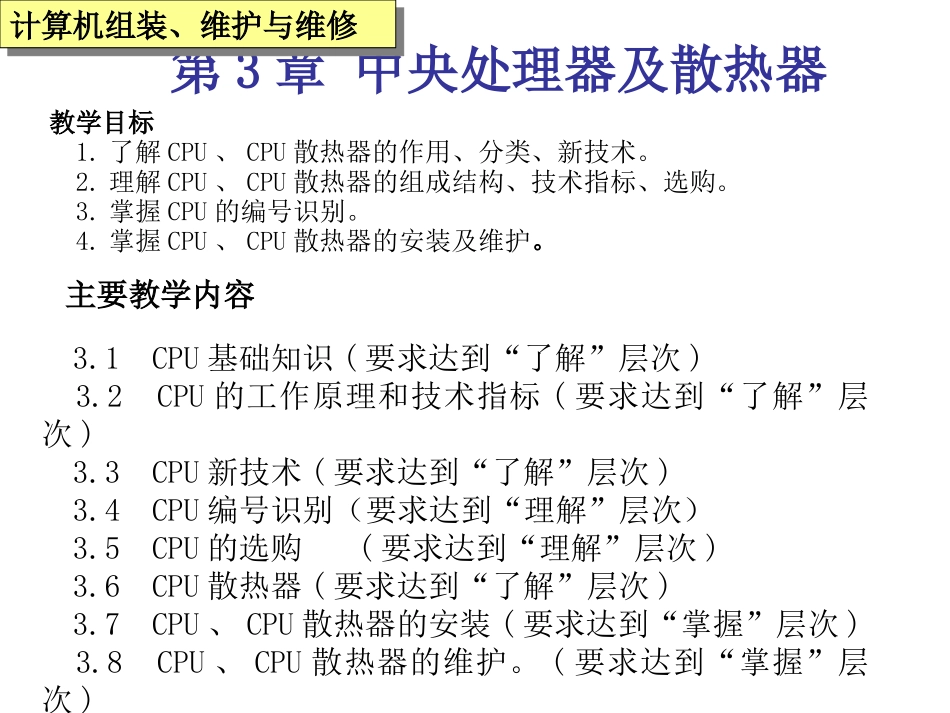

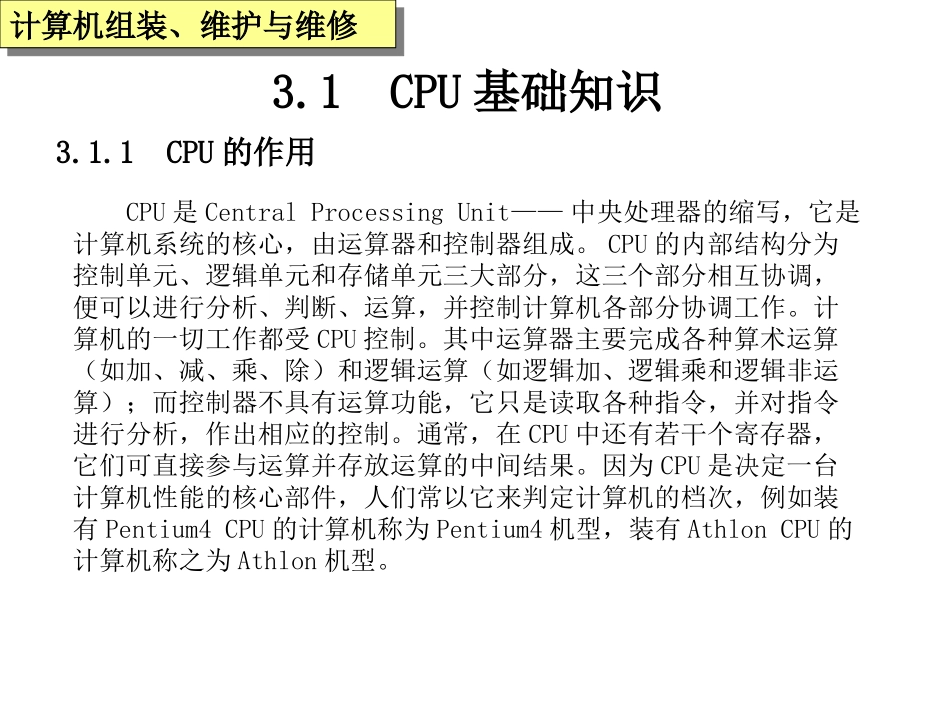

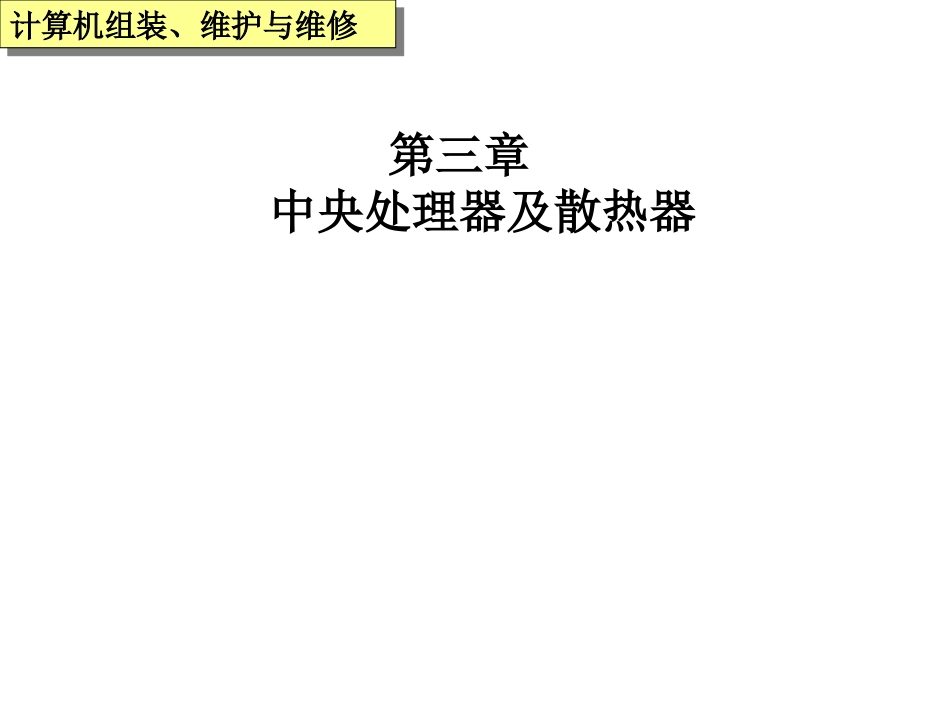

第三章中央处理器及散热器计算机组装、维护与维修计算机组装、维护与维修第3章中央处理器及散热器教学目标1.了解CPU、CPU散热器的作用、分类、新技术。2.理解CPU、CPU散热器的组成结构、技术指标、选购。3.掌握CPU的编号识别。4.掌握CPU、CPU散热器的安装及维护。3.1CPU基础知识(要求达到“了解”层次)3.2CPU的工作原理和技术指标(要求达到“了解”层次)3.3CPU新技术(要求达到“了解”层次)3.4CPU编号识别（要求达到“理解”层次）3.5CPU的选购(要求达到“理解”层次)3.6CPU散热器(要求达到“了解”层次)3.7CPU、CPU散热器的安装(要求达到“掌握”层次)3.8CPU、CPU散热器的维护。(要求达到“掌握”层次)主要教学内容计算机组装、维护与维修计算机组装、维护与维修3.1.1CPU的作用CPU是CentralProcessingUnit——中央处理器的缩写，它是计算机系统的核心，由运算器和控制器组成。CPU的内部结构分为控制单元、逻辑单元和存储单元三大部分，这三个部分相互协调，便可以进行分析、判断、运算，并控制计算机各部分协调工作。计算机的一切工作都受CPU控制。其中运算器主要完成各种算术运算（如加、减、乘、除）和逻辑运算（如逻辑加、逻辑乘和逻辑非运算）；而控制器不具有运算功能，它只是读取各种指令，并对指令进行分析，作出相应的控制。通常，在CPU中还有若干个寄存器，它们可直接参与运算并存放运算的中间结果。因为CPU是决定一台计算机性能的核心部件，人们常以它来判定计算机的档次，例如装有Pentium4CPU的计算机称为Pentium4机型，装有AthlonCPU的计算机称之为Athlon机型。3.1CPU基础知识计算机组装、维护与维修计算机组装、维护与维修3.1.2CPU的结构3.1CPU基础知识计算机组装、维护与维修计算机组装、维护与维修1.Inetl(英特尔公司)40048080802868088803868086804863.1.3CPU的发展3.1CPU基础知识计算机组装、维护与维修计算机组装、维护与维修1.Inetl(英特尔公司)PentiumPentiumMMXPentiumPROPentiumⅡXeonPentiumⅢPentiumⅡ3.1.3CPU的发展3.1CPU基础知识计算机组装、维护与维修计算机组装、维护与维修1.Inetl(英特尔公司)Pentium4CeleronIICeleron4CeleronDXeon3.1.3CPU的发展3.1CPU基础知识计算机组装、维护与维修计算机组装、维护与维修2.AMD(超微公司)AMD486AMDK5AMDK6AMDK6-2AMDK6-33.1.3CPU的发展3.1CPU基础知识计算机组装、维护与维修计算机组装、维护与维修2.AMD(超微公司)AMDDuronAthlonXPAMDBartonAMDAthlon643.1.3CPU的发展3.1CPU基础知识计算机组装、维护与维修计算机组装、维护与维修3.Cyrix(VIA)Cyrix6x86CyrixMIICyrixIII3.1.3CPU的发展3.1CPU基础知识计算机组装、维护与维修计算机组装、维护与维修3.2CPU的工作原理和技术指标3.2.1CPU的工作原理计算机组装、维护与维修计算机组装、维护与维修3.2.2CPU的性能指标1.主频CPU的主频又称CPU时钟频率，即CPU正常工作时在一个单位时钟周期内完成的指令数多少。2.外频前端总线频率指的是CPU与北桥芯片之间总线的速度。3.FSB公式：主频=外频×倍频指数字脉冲信号每秒钟震荡的次数，它是衡量PCI及其他总线频率的一个重要指标。4.倍频表示主频与外频之间的倍数3.2CPU的工作原理和技术指标计算机组装、维护与维修计算机组装、维护与维修5.字长字长是CPU与二级高速缓存、内存及输入／输出设备之间一次所能交换的二进制的位数，字长数也是数据总路线宽度。6.寻址空间由地址总线宽度决定，它规定了CPU可以访问的物理内存的地址空间是多大。7.缓存高速缓存就是可以进行快速数据存取的存储器。8.扩展指令集在CPU中增加扩展指令集是为了增加CPU处理多媒体和3D图形方面的应用能力。MMX、SSE、3DNOW！9.工艺水平表示组成CPU芯片的电子线路宽度或元件的细致程度。3.2.2CPU的性能指标3.2CPU的工作原理和技术指标计算机组装、维护与维修计算机组装、维护与维修10.工作电压工作电压指CPU正常工作时所需的电压。11.接口方式Slot1Slot2Socket77512.封装形式PGAS.E.E.CBGA3.2.2CPU的性能指标3.2CPU的工作原理和技术指标计算机组装、维护与维修计算机组装、维护与维修3.3CPU新技术1.“双核心”技术2.“应变硅”技术3.3DNOW!指令集技术4.超...
