水泵技术讲座及泵相关标准VIP免费

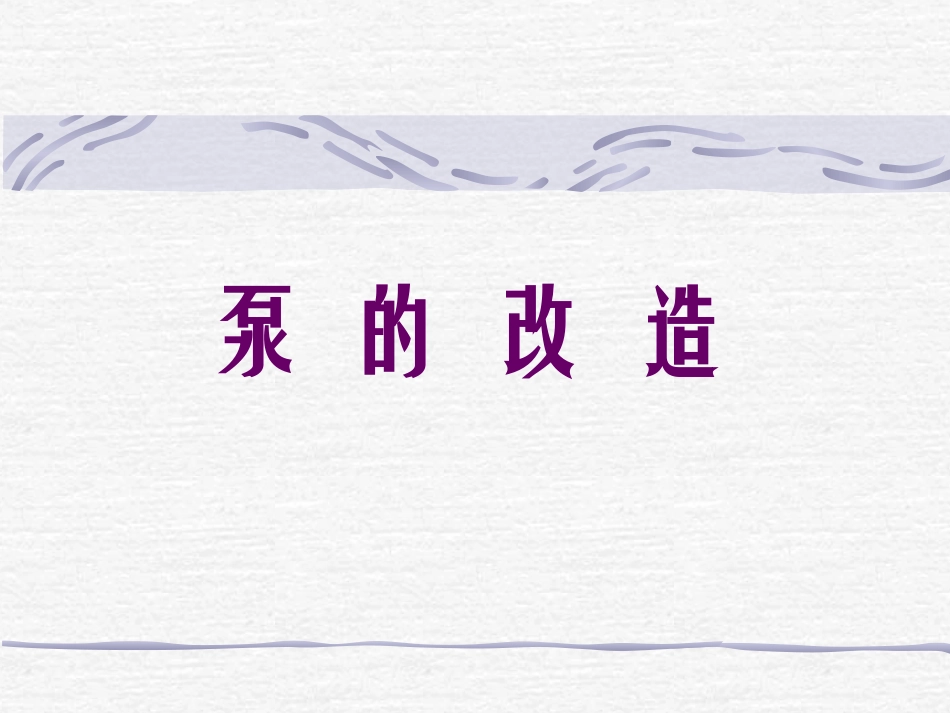

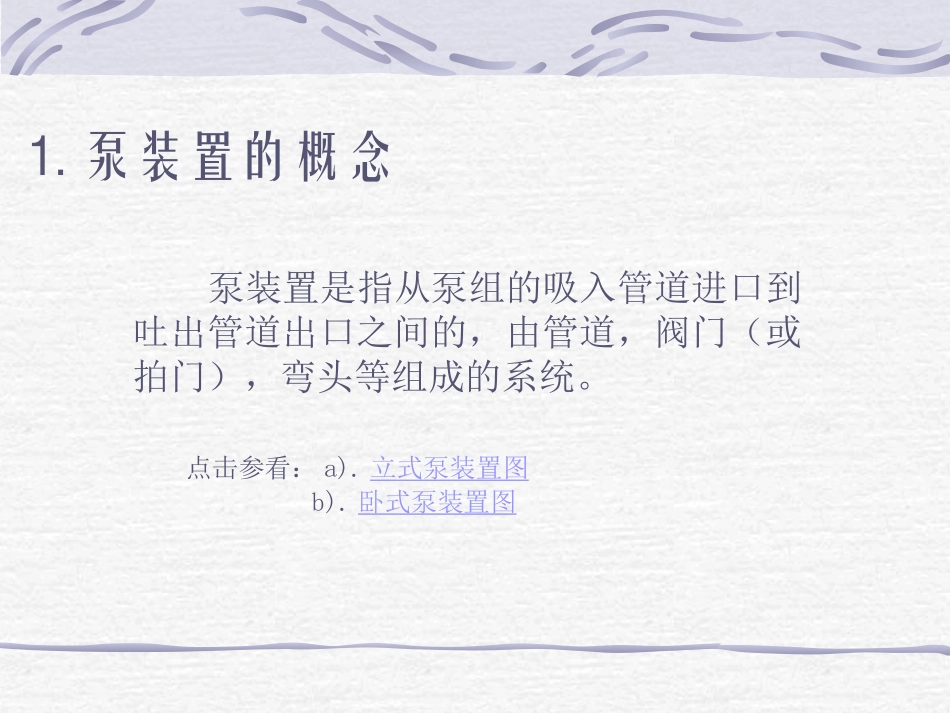

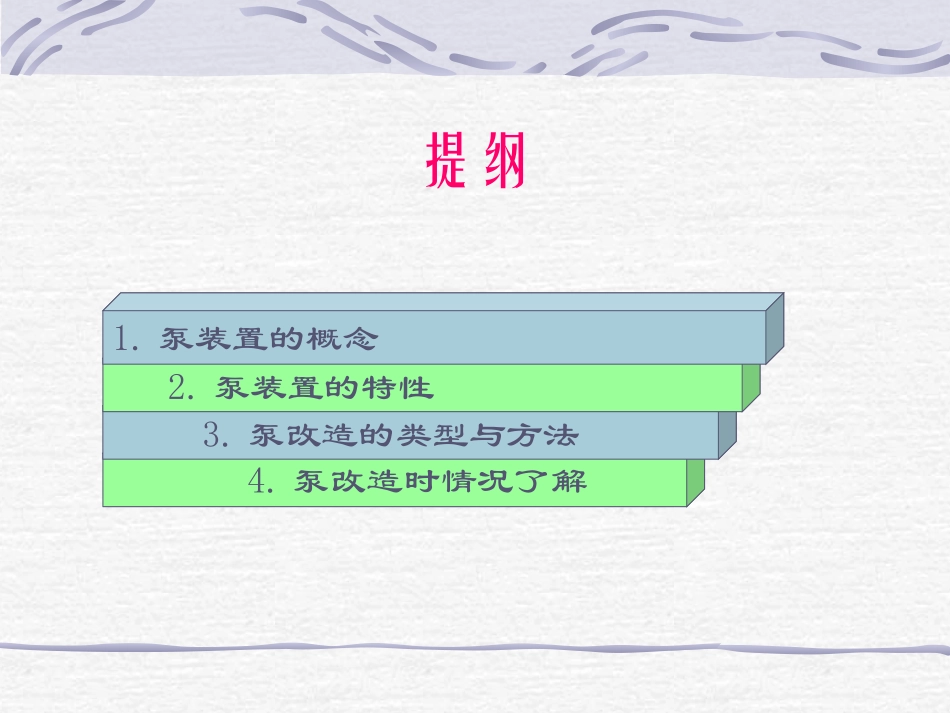

泵的改造提纲2.泵装置的特性3.泵改造的类型与方法4.泵改造时情况了解1.泵装置的概念1.泵装置的概念泵装置是指从泵组的吸入管道进口到吐出管道出口之间的，由管道，阀门（或拍门），弯头等组成的系统。点击参看：a).立式泵装置图b).卧式泵装置图上一页下一页上一页下一页2.泵装置的特性泵的四条特性曲线流量—扬程（Q—H）曲线流量—效率（Q—n）曲线流量—汽蚀余量（Q—NPSHr）曲线流量—功率（Q—P）曲线流量—装置扬程（Q—H）曲线流量—装置汽蚀余量（Q—NPSHr）曲线泵装置有两条特性曲线思考区别和联系？它是如何获得的了？装置扬程曲线的获得P2:泵出口压力P1:泵进口压力Z2：出口压力表距基准的距离Z1：进口压力表距基准的距离V2：出口流速(Q/S2)V1：进口流速(Q/S1)2SQ在水泵测试台上也是根据这个原理测试计算，在现场也可以这样测试计算。立式长轴泵扬程的测定2gVV)Z(Z)P102(PH21221212式中:P2-泵出口表压力P1-泵吸水池水面表压力Z2-出口压力表标高(m)Z1-泵吸水池水面标高(m)V2-泵出口流速(m/s)V1-泵出口流速(m/s)一般V1=0g-重力加速度9.81m/s22πD4QSQV装置扬程:Ha)(12mhwhgPPHa闭式装置中:开式装置中:)(mhwhgHaP2:排出液面的压力P1:吸入液面的压力hg:几何高度hw:阻力损失式中：由于阻力损失是与速度的平方成正比，而速度又与流量成正比，故阻力损失与流量的平方成正比，故有,闭式装置中和hg一般为恒定值。在开式装置hg一般也为恒定值，故两式都可写成：可以看出这是一条顶点不在座标原点的抛物线，我们称为装置阻力曲线Q-Ha，它与泵的Q-H曲线的交点便是泵的实际工作点，如下图:2KQhw2KQaHa12PP如果我们希望泵在最高效率点运行，那么装置扬程必须计算准确，否则泵便会偏离最佳工况，如果偏离过多，会带来泵汽蚀、出水不够、振动、电耗大等弊端。这就需要进行改造。3.转速n:泵叶轮每分钟转速r/min转速测定用红外测量仪\转矩转速传感器;n:指泵的规定转速,它的Ｑ、Ｈ、Ｐa、NPSHR都是指规定转速成下的值，当实际n变化时，其值都要改变．４.功率:单位时间内所作的功轴功率Pa:原动机传给泵轴上的功率，即泵输入功率(kW)配套功率Pe:指泵配套原动机功率(kW)水功率:泵的有效输出功率Pw=γQH/102(kW)定义测量转矩转速传感器，马达天平,电参数仪５.泵效率η:泵的输出功率（水功率）与输入功率（轴功率）之比．泵的输出功率永远小于输入功率，即η＜１，因为泵内水力损失、机械损失、流量损失．如下图所示:%100102PaQH轴功率水力损失机械损失流量损失水功率泵的效率的高低与泵的型式和流量大小有关,离心泵效率国家已指定标准GB/T13007-91.6.汽蚀余量:泵必需汽蚀余量NPSHr——泵所要求的在泵进口处单位重量液体所具有的超过汽化压力的富余能量(单位m),其数值由实验确定.物理意义:表示泵进口部分的压力降,其值随流量变化而变化.泵必需汽蚀余量与装置汽蚀余量图解如下图所示装置汽蚀余量hwHgPvPaNPSHa装置汽蚀余量是由吸入装置提供的,在泵进口处单位重量液体具有的超过汽化压力水头的富余能量,单位(m),其值随流量变化而变化.装置汽蚀余量图解分析由上图可看出Qn点是汽蚀临界点,在这流量点泵处于汽蚀不稳定状态,当流量Q>Qn时,NPSHr>NPSHa时,泵便发生汽蚀,而QNPSHrPvPa泵汽蚀余量NPSHr与泵吸上真空度的换算关系:NPSHrgVsNPSHrPvPaHs1022hwgVsHsHg227.比转数ns:表征泵叶轮特征型式的数值75.065.3HQnns计算定义ns=30~300离心泵ns=300~700混流泵ns>650轴流泵8.汽蚀比转数C表征汽蚀性能好坏的无量纲数75.062.5NPSHrQnCQ:流量m3n:转速r/minNPSHr:m双吸泵取Q/2一般离心泵的C值为900意义:C值越大,汽蚀性能越好,但效率有所下降.9.泵性能曲线图容积式泵包括螺杆泵、齿轮泵、往复泵等，它的主要性能参数如下：(1)转速(n)-------泵...
