械设计工程学II试卷题解2003年11月VIP免费

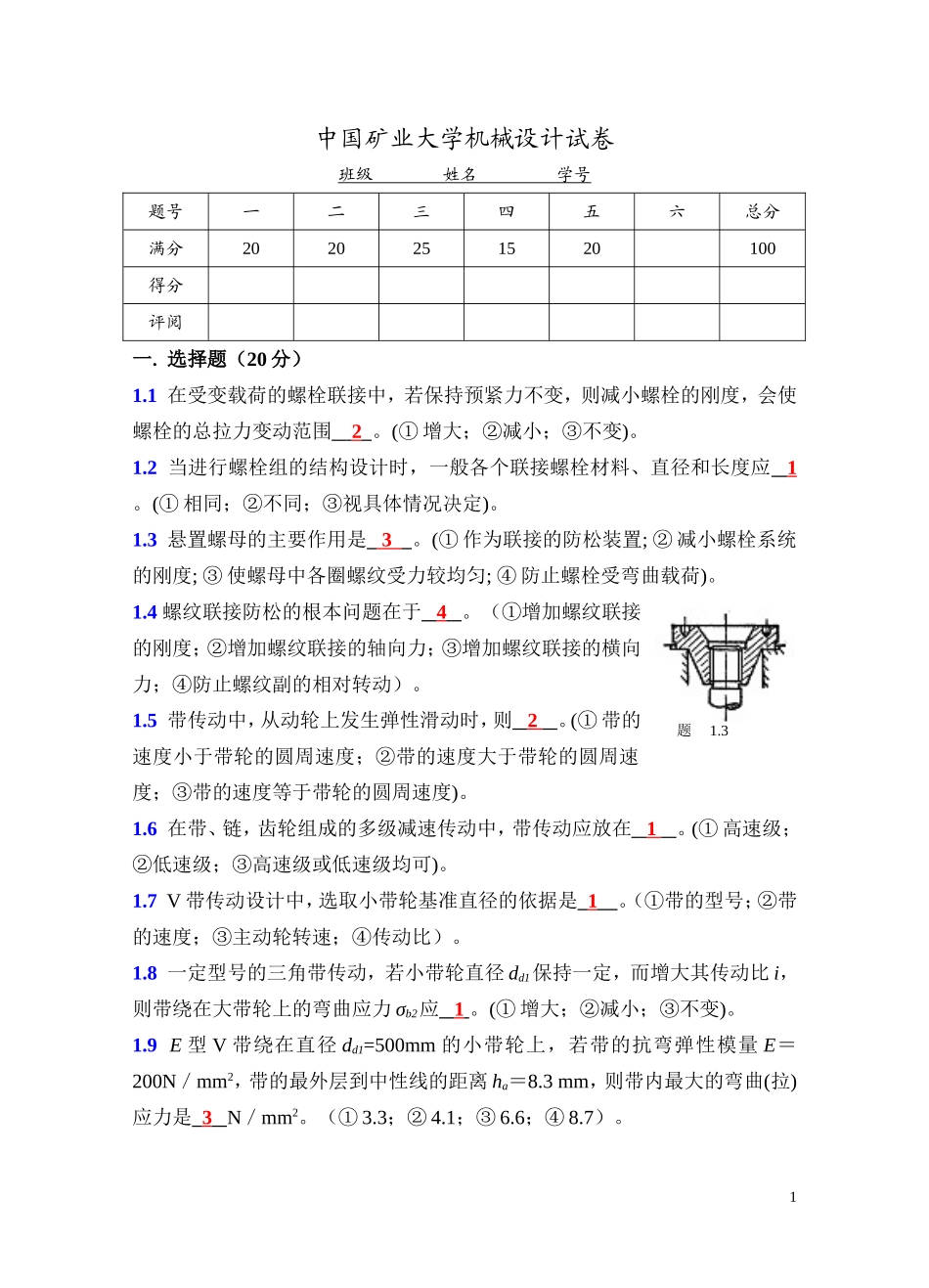

中国矿业大学机械设计试卷班级姓名学号题号一二三四五六总分满分2020251520100得分评阅一.选择题（20分）1.1在受变载荷的螺栓联接中，若保持预紧力不变，则减小螺栓的刚度，会使螺栓的总拉力变动范围2。(①增大；②减小；③不变)。1.2当进行螺栓组的结构设计时，一般各个联接螺栓材料、直径和长度应1。(①相同；②不同；③视具体情况决定)。1.3悬置螺母的主要作用是3。(①作为联接的防松装置;②减小螺栓系统的刚度;③使螺母中各圈螺纹受力较均匀;④防止螺栓受弯曲载荷)。1.4螺纹联接防松的根本问题在于4。（①增加螺纹联接的刚度；②增加螺纹联接的轴向力；③增加螺纹联接的横向力；④防止螺纹副的相对转动）。1.5带传动中，从动轮上发生弹性滑动时，则2。(①带的速度小于带轮的圆周速度；②带的速度大于带轮的圆周速度；③带的速度等于带轮的圆周速度)。1.6在带、链，齿轮组成的多级减速传动中，带传动应放在1。(①高速级；②低速级；③高速级或低速级均可)。1.7V带传动设计中，选取小带轮基准直径的依据是1。（①带的型号；②带的速度；③主动轮转速；④传动比）。1.8一定型号的三角带传动，若小带轮直径dd1保持一定，而增大其传动比i，则带绕在大带轮上的弯曲应力σb2应1。(①增大；②减小；③不变)。1.9E型V带绕在直径dd1=500mm的小带轮上，若带的抗弯弹性模量E＝200N／mm2，带的最外层到中性线的距离ha＝8.3mm，则带内最大的弯曲(拉)应力是3N／mm2。（①3.3；②4.1；③6.6；④8.7）。1题1.31.10某V带传动，当带速增大到原带速的2倍，带内的离心应力即随之增大到4。（①1倍；②2倍；③3倍；④4倍）。1.11在链传动设计中，一般链轮最多齿数限制为zrnax=120，是为了3。（①减小链传动的不均匀性；②限制传动比；③链节磨损后减少跳齿和脱链；④保证链轮轮齿的强度）。1.12在链传动中，限制链轮最少齿数的目的之一是为了1。（①减少传动的运动不均匀性和动载荷；②防止链节磨损后脱链；③使小链轮轮齿受力均匀；④防止润滑不良时轮齿加速磨损）。1.13由于安装误差或轴挠曲变形大等因素致使滚动轴承内外圈发生相互倾斜，则宜选用类型代号为1的滚动轴承。（①1或2；②3或4；③N；④NA）。1.14联轴器与离合器的主要作用是3。（①缓和冲击和振动；②补偿两轴的同轴度误差或热膨胀；③联接两轴传递转矩；④防止机器发生过载）。1.15有两个圆柱形螺旋弹簧，除中径外，材料、丝径、圈数均相同，当载荷相同时，变形大的是1。(①中径大的；②中径小的；③与中径大小无关)。1.16滚动轴承的代号由前置代号、基本代号及后置代号组成，其中基本代号表示1。（①轴承的类型、结构和尺寸；②轴承组件；③轴承内部结构的变化和轴承公差等级）。1.17示起重绞车从动大齿轮1和卷筒2与轴3相联接的三种形式，三种形式中的轴依次为4。（①固定心轴，旋转心轴，转轴；②固定心轴，转轴，旋转心轴；③旋转心轴，转轴，固定心轴；④转轴，固定心轴，旋转心轴）。1.18如图所示能实现万向联轴器输入和输出轴同步转动的是3。1.19如图所示动压径向滑动轴承在获得液体摩擦时，轴心位置Ol与轴承孔中心位置O及轴承中的油压分布为1。2a)a)b)c)题1.171.20如图所示动压径向滑动轴承在获得液体摩擦时，轴心位置Ol与轴承孔中心位置O及轴承中的油压分布为4。二.填空题（10分）2.1有一转轴，危险截面上的弯矩M=4105N·mm，转矩T=6105N·mm是脉动变化，若抗弯截面模量W=2104mm3，抗扭截面模量WT=4104mm3，则应力幅σa=20N/mm2和τa=7.5N/mm2。2.2滚动轴承的类型代号由数字与字母表示。2.3滚动轴承的基本额定静载荷的定义是内外圈中弱圈与滚动体塑性变形之和等于万分之一滚动体直径所对应的载荷。2.4滚动轴承工作时，滚动体和转动套圈的表面接触应力特性为周期变幅脉动循环；而固定套圈接触点的接触应力特性为脉动循。2.5液体动压轴承，其它条件不变，载荷越大相对偏心距越大。2.6当圆柱螺旋扭转弹簧承受外载荷时，弹簧丝截面主要受正应力。2.7V带传动，主动轮dd1=250mm，转速n1=1200r/min、包角α1=172°，带与带轮间的当量摩擦系数为fv=0.333。在即将打滑时测得功率为15.7KW，求此时带紧边的拉力F1c=1582N和有效拉力Fe=1000...
