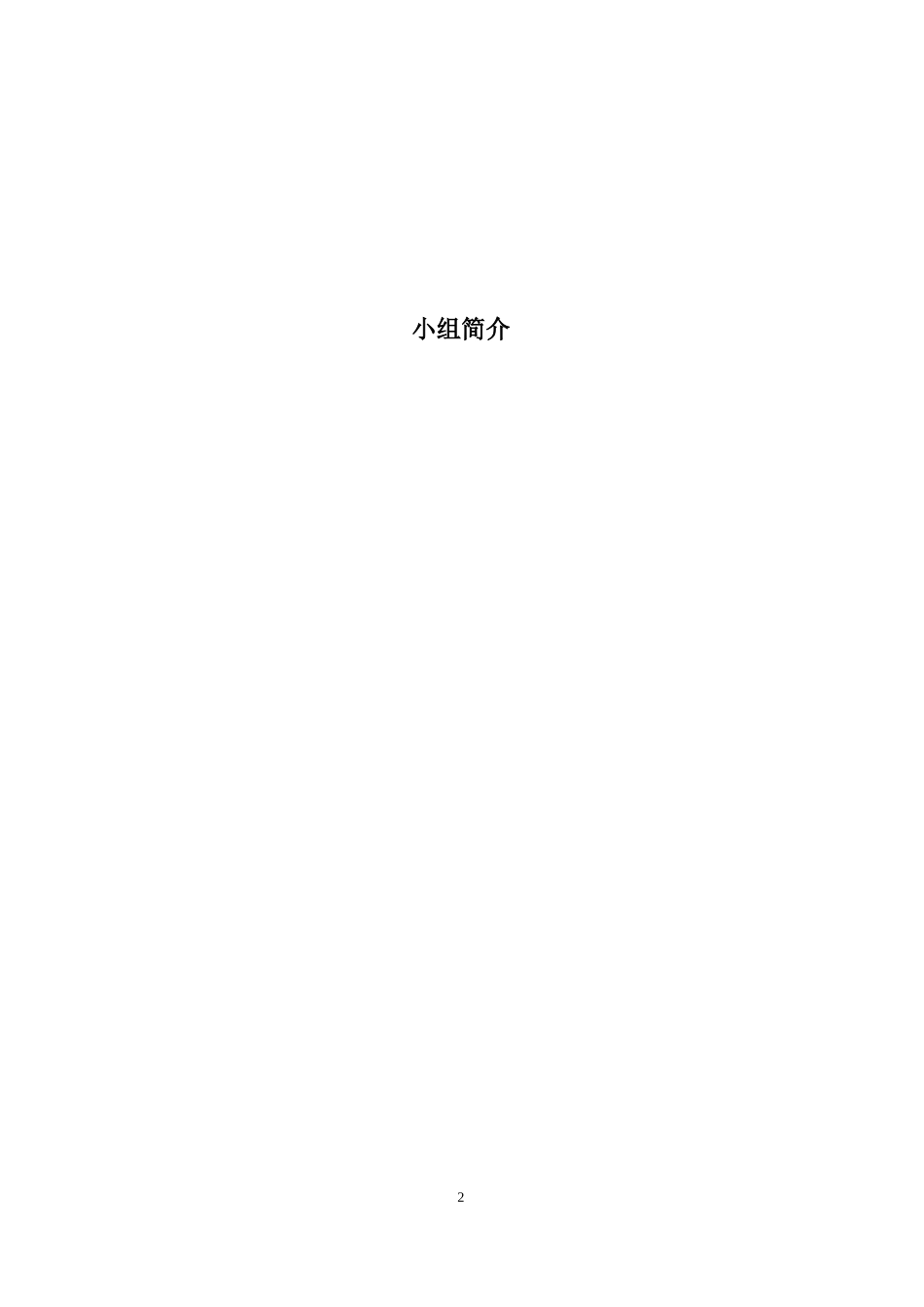

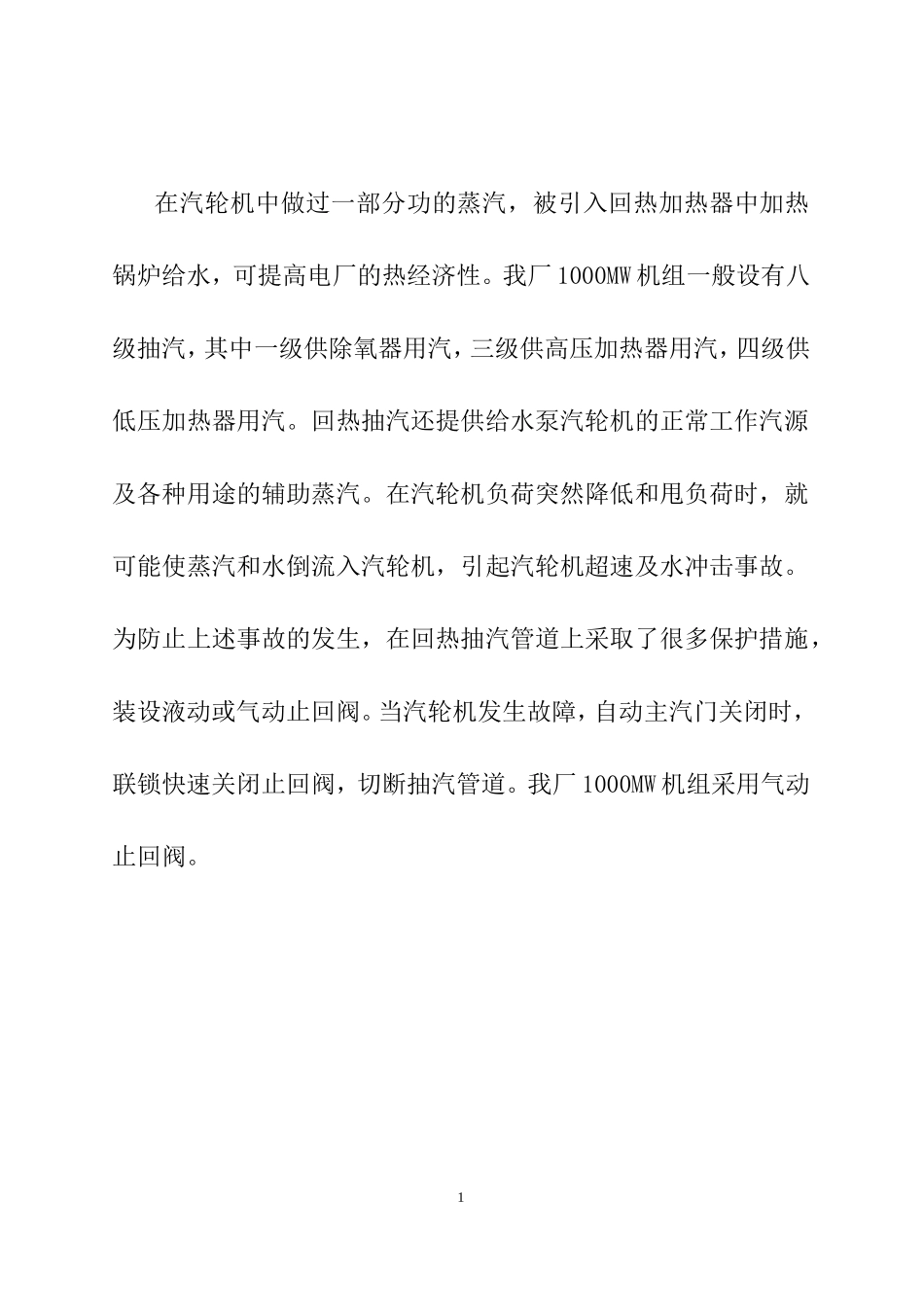

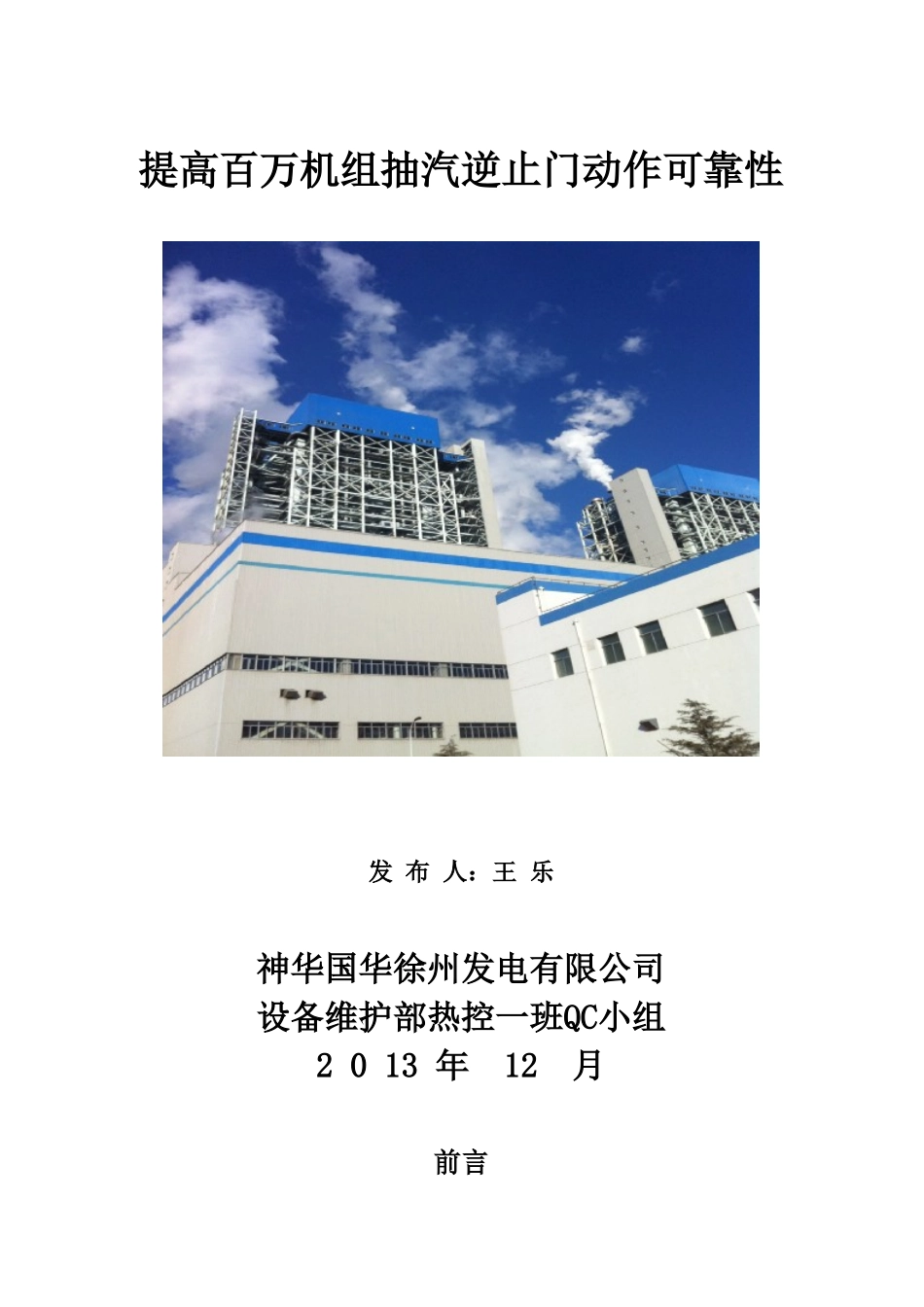

提高百万机组抽汽逆止门动作可靠性发布人：王乐神华国华徐州发电有限公司设备维护部热控一班QC小组2013年12月前言在汽轮机中做过一部分功的蒸汽，被引入回热加热器中加热锅炉给水，可提高电厂的热经济性。我厂1000MW机组一般设有八级抽汽，其中一级供除氧器用汽，三级供高压加热器用汽，四级供低压加热器用汽。回热抽汽还提供给水泵汽轮机的正常工作汽源及各种用途的辅助蒸汽。在汽轮机负荷突然降低和甩负荷时，就可能使蒸汽和水倒流入汽轮机，引起汽轮机超速及水冲击事故。为防止上述事故的发生，在回热抽汽管道上采取了很多保护措施，装设液动或气动止回阀。当汽轮机发生故障，自动主汽门关闭时，联锁快速关闭止回阀，切断抽汽管道。我厂1000MW机组采用气动止回阀。1小组简介2一、概述1、目前我厂1000MW机组使用的抽汽逆止门反馈装置安装位置不合理，靠近回热抽汽管道高温地方，反馈装置温度过高，安装固定简单，经常损坏，位置狭窄，无法正确反映各级抽汽逆止门实际开度，不利于机组安全运行以及日常维护检修。所在单位小组名称登记日期注册登记号设备维护部热控一班QC小组2010.07QC-2013组长姓名王家韬性别男年龄41文化程度大学职务或职称班长高级技师成员姓名性别年龄职务或职称文化程度小组分工昝金柱男46副班长高级技师大专收集资料，现场实施宋玉新男45技术员高级工大专程序改造，现场实施彭莉女32工组长高级工大学现场实施陈洪福男47工组长技师大专现场实施提启生男43工组长技师大专现场实施任健男47工人高级工高中现场实施王乐男27见习技员中级工大学制作图表，现场实施林静女43工人技师大专制作图表，现场实施徐侠男25工人中级工大学制作图表，现场实施32、现有的抽汽逆止门控制电磁阀动作后，通过快速排气阀排气量大，逆止门迅速关闭，因此运行人员进行抽汽逆止门活动试验需要到现场缓慢操作气源手动门来完成。（抽汽逆止门控制气路图）：4二、选题理由1、我厂的回热抽汽逆止门阀位反馈装置采用的是独立的反馈测量装置，随着回热5抽汽逆止门定期试验,反馈装置在恶劣的环境中就会发生漂移的现象，会使阀位反馈产生大幅的波动，不能正确反映回热抽汽逆止门状态，从而影响机组的稳定运行。另外，为了提高机组自动化程度，满足运行人员逆止门活动试验的安全要求，需增加远程试验电磁阀及相关逻辑组态。组自动化程人员逆止门活动试验的安全要求。2、我们用民主评议的方法来选定课题，从以下方面对待选课题逐一表决，综合得分最高者为选定课题：6保证回热抽逆止门活动性试验的远程自动进行加强设备可靠性管理降低设备维护费用评价项目可选课题迫切性重要性预期效果可实施性经济性综合评价课题选定1、提高#1机组抽汽逆止门动作可靠性6655628★2、降低两台机组压力开关故障率2132193、增强辅机系统运行可靠性3623317三、活动计划时间计划内容活动时间：2013年1月------2013年12月负责人1月2月3月4～9月10~12月P选择课题王家韬现状调查昝金柱设定目标宋玉新原因分析王乐要因确认提启生制定对策陈洪福D对策实施彭莉C效果检查林静A巩固措施徐侠总结打算王家韬注：P：PLAN，计划；D：DO，执行；C：CHECK，检查；A：ACTION，处理。四、现状调查1、2012年1月～12月逆止门反馈装置的故障统计7序号故障类别故障次数比率（%）（1）逆止门反馈装置传感器3790.2（2）逆止门反馈装置电源37.3（3）逆止门反馈装置接线12.4合计41100.00由以上表可以看出，2012年12个月的统计＃1机组逆止门系统共发生异常情况41次。这说明逆止门系统的工作可靠性还存在一定问题，影响了安全生产。根据以上统计表我们绘制出排列图(如右)：从柱状图上可以清楚的得出结论：逆止门反馈故障类别中，传感器故障占较大比例，如果将这个问题解决，故障次数可下降90.2%左右，逆止门反馈准确度就能大幅提高。2、抽汽逆止门活动试验现状调查机组运行期间，做抽汽逆止门活动试验的时候，因无远程试验电磁阀以及逆止门反馈不可靠等，运行人员需到就地手动缓慢操作抽汽逆止门动力气源手动门，观察逆止门是否动作，一旦发现逆止门动作，立即恢复，对运行人员安全及手动操作水平要求较高。8逆止门反馈装置传感器逆止门反馈装置...
