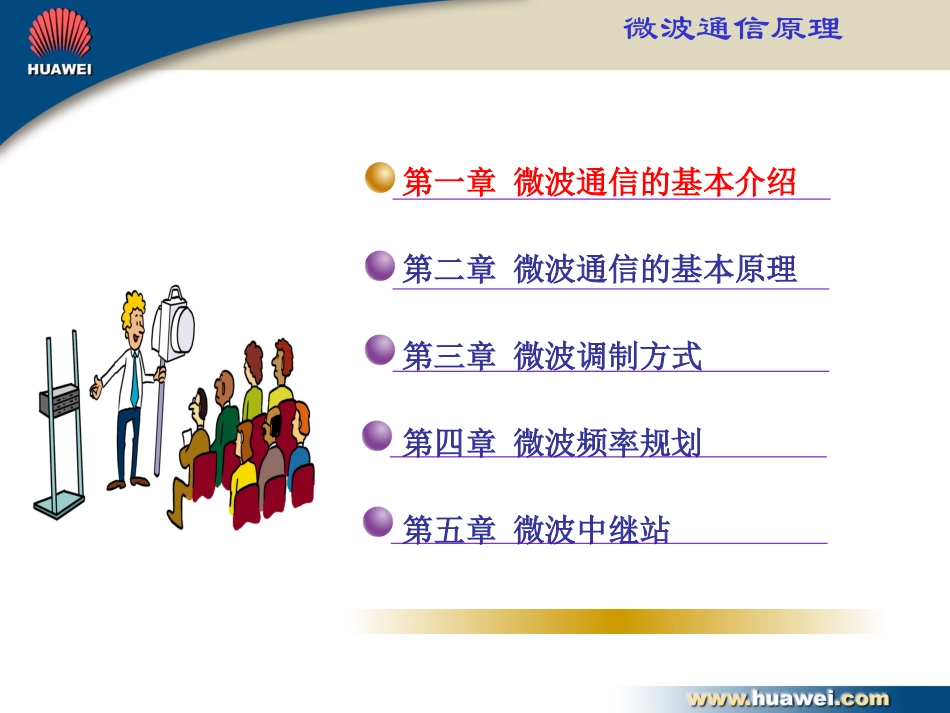

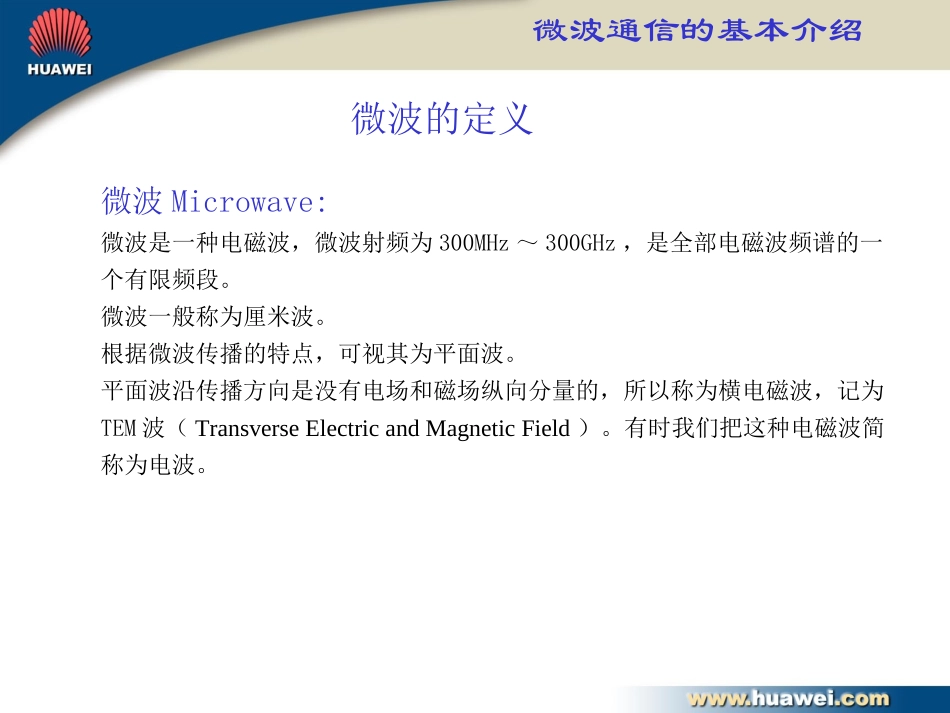

微波通信原理工程规划设计部第一章微波通信的基本介绍第二章微波通信的基本原理第三章微波调制方式第四章微波频率规划第五章微波中继站微波通信原理微波的定义微波Microwave:微波是一种电磁波，微波射频为300MHz～300GHz，是全部电磁波频谱的一个有限频段。微波一般称为厘米波。根据微波传播的特点，可视其为平面波。平面波沿传播方向是没有电场和磁场纵向分量的，所以称为横电磁波，记为TEM波（TransverseElectricandMagneticField）。有时我们把这种电磁波简称为电波。微波通信的基本介绍LFMFHFVHFUHFSHFEHFMicrowave10Km1Km100m10m1m10cm1cm1mmf30KHz300KHz3MHz30MHz300MHz3GHz30GHz300GHz红外线可见光工业和天电干扰，太阳黑子对微波通信影响较小微波信号的频率范围微波通信的基本介绍BroadcastingMaximumcoverageOneprogrammeperradiochannelApplications:Radio(LW,MW,SW,FM);TVetc...射频传输的两种基本形式射频传输的两种基本形式MicrowavelinksRadiobeamOnemultiplexperradiochannelApplications:Civiliarsandmilitarytelecommunicationnetworks广播点－点视距微波微波通信的基本介绍通常把频率300MHz－300GHz的射频无线信号称为微波信号利用微波作为载体的通信称为微波通信基带传输信号为数字信号的微波通信是数字微波通信一般基带信号处理在中频完成，再通过频率变换到微波频段也可以在微波频段直接调制，但调制限于PSK微波通信的理论基础是电磁场理论微波通信微波通信的基本介绍第一章微波通信的基本介绍第二章微波通信的基本原理第三章微波调制方式第四章微波频率规划第五章微波中继站微波通信原理•几个基本概念•自由空间的电波传播•各种衰落及抗衰落技术•微波通信对设计的要求•干扰信号微波通信的基本原理•电波的干涉及极化•矩形波导的场结构•惠更斯—费涅耳原理•费涅耳椭球面•费涅耳区定义•费涅耳半径几个基本概念惠更斯——费涅耳原理惠更斯——费涅耳原理光和电磁波都是一种振动，一个点源的振动传递给邻近的质点后，就形成了二次波源、三次波源等等。如果点源发出的波是球面波，那么由点源形成的二次波前面也是球面波、三次、四次...波前面也是球面波。在微波通信中，当发信天线的尺寸远小于微波中继距离时，可将发射天线看成是一个点源。几个基本概念互易定理的概念:指出，在线性和各向同性的媒质中，任何无线电路上，当发射天线互换时，不会影响电路的传输特性，或者发射机移到接收点，而接收机同时移到发射点时，则接收性能，不变。根据这个原理，对流层是电波的主要传输媒质空间，它就是具有线性和各向同性的媒质，因此在其中就可以减化工程计算。惠更斯—费涅耳原理几个基本概念d1d2dd1+d2-d=/2第一费涅耳椭球面第一费涅耳椭球面::几个基本概念费涅耳椭球面TRÎÞÏÞ´óƽÃæs1s2s3sns1s2s3snÎÞÏÞ´óƽÃæÈÎÒâ·ÑÄù¶ûÇøµÄ»®·ÖʾÒâͼd1d2oF1F2F3FN费涅耳区定义(TheFresnelZoneDefinition)几个基本概念ThesignalpowerisdistributedinthespacesurroundingthedirectlineofsightLineofsight1stzone费涅耳区TheFresnelZone:如果前述定义的一系列费涅耳椭球面，与我们从T或R点出发认定的某一波前面相交割，在交割的界面上我们就可以得到一系列的圆和环，中心是一个圆，称为第一费涅耳区。其外的圆环（外圆减内圆得到的圆环）称为第二个费涅耳区，再往外的圆环称为第三费涅耳区、第四费涅耳区......第N费涅耳区。这些圆和环我们可以把它们近似地看成，都为在垂直于地面且垂直与T与R间射线的平面区域图形。TheFirstFresnelZone几个基本概念费涅耳区定义(TheFresnelZoneDefinition)•经有关研究知道：在电波的传播空间中，在接收点的合成场强，当费涅耳区号趋近于无限多时，就接近于自由空间场强；•由第一非涅耳区在接收点的场强,接近于全部有贡献的非涅区在接收点的自由空间场强的2倍;•相邻费涅耳区在收信点处产生的场强的相位相反；•若以第一费涅耳区为参考,则奇数区产生的场强是使接收点的场强增强,偶数区产生的场强是使接收点的场强减弱。非涅耳区的能量分布:几个基本...
