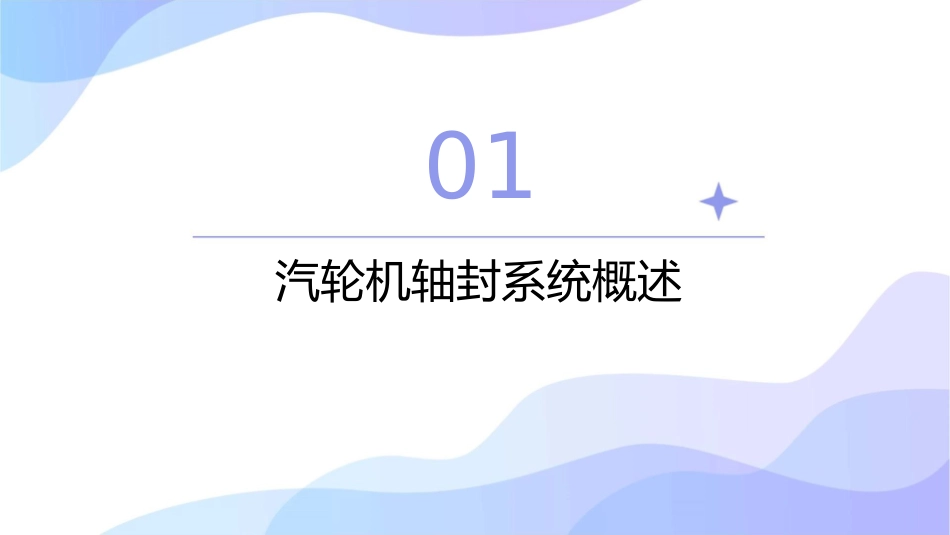

汽轮机轴封系统剖析课件•汽轮机轴封系统概述•轴封系统工作原理详解•常见故障类型及原因分析•检测与诊断技术应用实例•维修与保养策略探讨•总结与展望目录01汽轮机轴封系统概述轴封系统作用与原理作用防止蒸汽泄漏和空气进入汽轮机，保证汽轮机高效、安全运行。原理利用轴封装置中的密封件，将汽轮机轴与汽缸之间的间隙密封起来，防止蒸汽泄漏和空气进入。轴封系统结构组成01020304轴封体轴封套密封件润滑系统安装于汽轮机汽缸两端，内部套装在汽轮机轴上，与轴封体包括径向密封和轴向密封，通常由碳素材料或聚四氟乙烯制成。为密封件提供润滑，减少磨损装有密封件。配合形成密封。和泄漏。轴封系统性能指标泄漏量耐磨性衡量轴封系统密封性能的主要指标，通常以单位时间内泄漏的蒸汽量表示。轴封系统中密封件的耐磨性能，直接影响轴封系统的使用寿命。密封效率稳定性轴封系统对蒸汽的密封效果，轴封系统在运行过程中保持性能稳定的能力。以泄漏量与蒸汽总量的比值表示。02轴封系统工作原理详解密封间隙设计及优化010203密封间隙大小密封间隙形状密封间隙材料影响泄漏量和摩擦力矩，需根据工作条件和要求进行设计。对泄漏和润滑性能有影响，常见形状包括平行、锥形和阶梯形等。需考虑耐磨性、耐腐蚀性和热膨胀系数等因素。润滑油供给与循环方式润滑油供给方式润滑油循环方式润滑油选择包括连续供给和间歇供给，需根据轴封结构和工作条件选择。有自然循环和强制循环两种，强制循环可提高润滑效果。需考虑粘度、极压性、抗磨性和抗氧化性等性能指标。温度、压力对轴封性能影响温度影响高温会导致润滑油失效和密封材料老化，需采取措施降低温度。压力影响高压会增加泄漏量和摩擦力矩，需合理设计密封间隙和润滑油供给系统。03常见故障类型及原因分析泄漏故障轴封片损坏轴封片受到异物冲击或安装不当导致损坏，失去密封作用。轴封间隙过大由于轴封间隙设计过大或长时间运行磨损导致间隙增大，引起蒸汽泄漏。轴封供汽压力不足轴封供汽压力不足，导致轴封处不能形成有效密封，引起泄漏。磨损故障轴封材质不良轴封材质不良或选用不当，导致运行中磨损过快。轴封润滑不良轴封润滑不良，导致轴封与轴颈之间干摩擦，加速磨损。轴颈表面粗糙度过高轴颈表面粗糙度过高，导致轴封与轴颈之间摩擦系数增大，加速磨损。过热故障轴封供汽温度过高轴封供汽温度过高，导致轴封片过热变形，失去密封作用。轴颈与轴封摩擦生热轴颈与轴封之间摩擦生热，导致轴封片温度过高，引起过热故障。04检测与诊断技术应用实例红外热成像检测方法原理利用红外热像仪检测轴封系统表面温度分布，判断是否存在异常发热、磨损等问题。应用实例检测轴封系统漏汽、摩擦生热等现象，评估轴封性能及运行状态。超声波无损检测技术原理利用超声波在材料中传播的特性，检测轴封系统内部缺陷、裂纹等问题。应用实例检测轴封系统各部件的焊接质量、材料缺陷等，评估轴封系统的完整性和可靠性。智能诊断技术应用案例基于数据分析的诊断方法基于机器学习的智能诊断收集轴封系统运行数据，利用数据分析技术判断轴封性能衰减、故障预警等。运用机器学习算法对轴封系统运行数据进行训练和学习，实现轴封系统故障的智能识别与预测。VS05维修与保养策略探讨定期检修周期确定依据设备运行状况根据汽轮机轴封系统的实际运行状况，如设备负荷、温度、压力等参数，判断设备的健康状况，从而制定合理的检修周期。设备历史维修记录参考设备历史维修记录，了解设备易损件更换情况、维修频次等信息，为制定检修周期提供依据。相关标准和规范依据国家、行业相关标准和规范，结合设备实际情况，制定合理的检修周期。关键部件更换时机选择轴封片磨损情况01定期检查轴封片的磨损情况，当磨损达到一定程度时，应及时更换，以防泄漏和损坏其他部件。轴承和轴瓦的磨损02轴承和轴瓦是轴封系统的重要支撑部件，定期检查其磨损情况，确保其处于良好工作状态。如发现磨损超标或损坏，应及时更换。密封件的老化03密封件在长期使用过程中会老化、硬化和失去弹性，导致其密封性能下降。因此，应定期检查密封件的状态，如发现老化或损坏应及时更换。提高轴封系...
