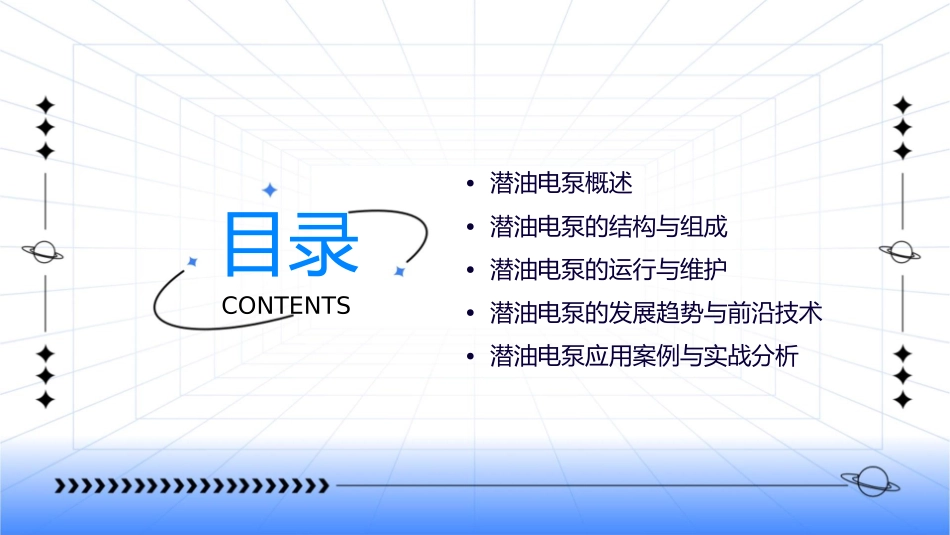

潜油电泵知识讲座课件•潜油电泵概述目录CONTENTS•潜油电泵的结构与组成•潜油电泵的运行与维护•潜油电泵的发展趋势与前沿技术•潜油电泵应用案例与实战分析01潜油电泵概述潜油电泵的定义与工作原理定义潜油电泵是一种浸入液体中工作的电动泵,用于将液体从井底提升到地面。工作原理潜油电泵通过电机驱动叶轮旋转,产生离心力将液体吸入并甩出,从而实现液体的输送。由于潜油电泵整个工作过程都浸在液体中,因此能够有效避免气蚀和泄漏等问题。潜油电泵的分类及应用场景分类按照结构形式,潜油电泵可分为离心式潜油电泵和混流式潜油电泵;按照用途,可分为油井潜油电泵和水井潜油电泵等。应用场景潜油电泵广泛应用于石油、化工、冶金、电力、市政等领域,特别是在深井、高温、高压、腐蚀等恶劣环境下,潜油电泵更是显现出其独特的优势。潜油电泵的性能参数与评价指标性能参数流量、扬程、功率、效率等。评价指标除了上述性能参数外,还需要考虑潜油电泵的可靠性、耐腐蚀性、耐磨性、维护便捷性等方面的指标。同时,针对不同的应用场景,还需特别关注一些特定的评价指标,比如在高温环境下的耐高温性能,在腐蚀环境下的耐腐蚀性能等。02潜油电泵的结构与组成潜油电泵的机组构成设备概述潜油电泵是一种井下工作的多级离心泵,由地面电源通过电缆提供动力。主要组成部分机组主要由潜油电机、泵体、叶轮、轴承、密封件等组成。潜油电机的结构与特点010203结构特点绝缘系统冷却方式潜油电机采用全封闭、水冷式结构,适应于井下高温、高压的恶劣环境。采用特殊的高温绝缘材料,确保电机在高温环境下的稳定运行。电机内部设计有冷却水道,通过循环水流带走热量,维持电机正常工作温度。泵体与叶轮的设计与优化•泵体设计:通常采用多级离心式设计,以适应井下大扬程的需求,提高排水效率。•叶轮优化:通过CFD流场分析,对叶轮进行优化设计,减少水力损失,提高泵的效率。•材料选择:泵体和叶轮通常采用高强度、耐腐蚀的合金材料,以承受井下恶劣环境的侵蚀。•总结:潜油电泵作为石油开采过程中的重要设备,其结构设计与优化对于提高采油效率、降低能耗具有重要意义。通过对潜油电机、泵体与叶轮等关键部件的研究与改进,可以进一步提高潜油电泵的性能与可靠性,满足现代石油工业的发展需求。03潜油电泵的运行与维护潜油电泵的安装与调试安装前准备安装步骤调试过程在安装潜油电泵前,需要进行充分的准备工作,包括检查设备完整性、准备安装工具和材料等。确保安装过程顺利进行。根据潜油电泵的具体型号和安装要求,按照正确的安装步骤进行安装。注意各个部件的连接方式和紧固力度,确保设备安装牢固。安装完成后,进行潜油电泵的调试。包括电气连接测试、机械运转测试等,确保潜油电泵能够正常工作。潜油电泵的运行操作与监控启动与停止操作熟悉潜油电泵的启动和停止操作程序,确保在正确的时间进行设备的启动和停止。避免不必要的设备损坏和能源浪费。运行监控在潜油电泵运行过程中,要时刻关注设备的运行状态。通过监控仪表和自动控制系统,实时监测潜油电泵的工作参数,如电流、电压、流量等。异常处理一旦发现潜油电泵运行异常,应立即采取相应措施。根据异常情况,及时进行调整、修复或报告,确保设备的安全运行。潜油电泵的故障诊断与排除常见故障类型01了解潜油电泵常见的故障类型,如电气故障、机械故障、液压故障等。针对不同故障类型,采取相应的诊断方法。故障诊断方法02运用专业的诊断工具和方法,如振动分析、电流检测、温度测量等,对潜油电泵进行故障诊断。准确判断故障部位和原因,为后续排除故障提供依据。故障排除措施03根据故障诊断结果,采取相应的排除措施。包括更换损坏部件、修复故障部位、调整参数等,确保潜油电泵恢复正常工作。04潜油电泵的发展趋势与前沿技术潜油电泵的节能技术与创新永磁同步电机驱动技术采用高效永磁同步电机,提高潜油电泵的运行效率,降低能耗。高效水力设计优化叶轮和导轮的水力设计,减少水力损失,进一步提高潜油电泵的效率。变频调速技术通过变频调速技术实现潜油电泵的速度调节,使其更好地适应油井产能变化,达到节能目的。潜...
