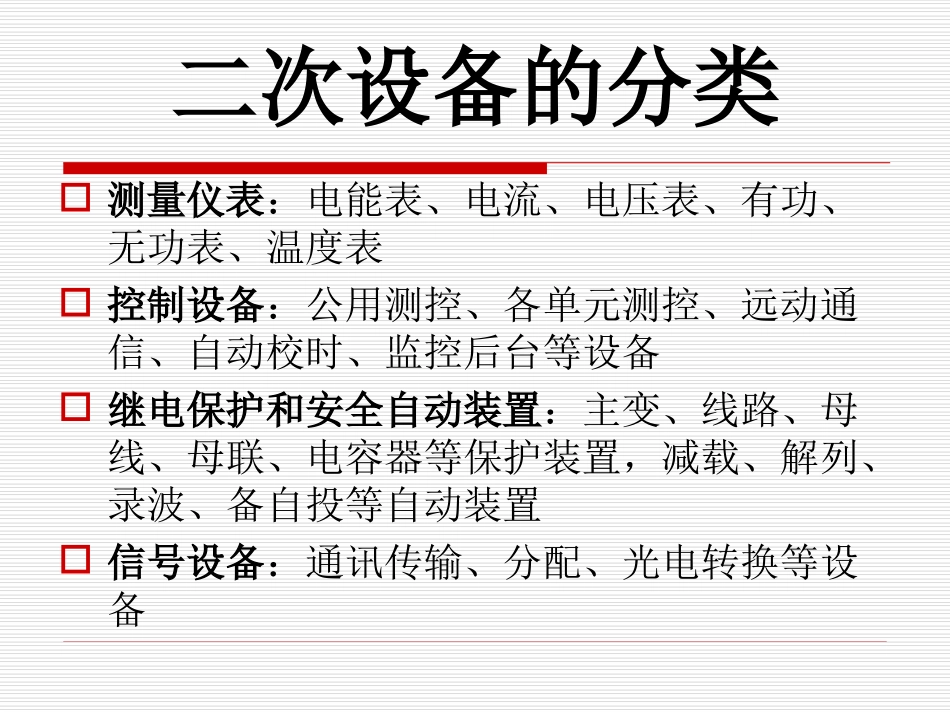

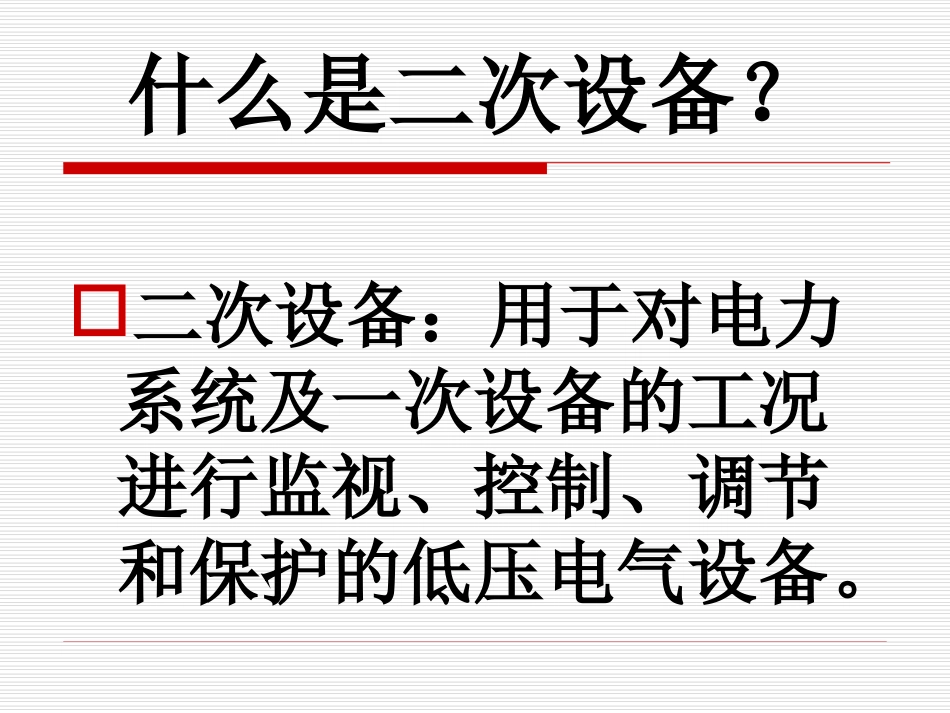

继电保护二次回路什么是二次设备？二次设备：用于对电力系统及一次设备的工况进行监视、控制、调节和保护的低压电气设备。二次设备的分类测量仪表：电能表、电流、电压表、有功、无功表、温度表控制设备：公用测控、各单元测控、远动通信、自动校时、监控后台等设备继电保护和安全自动装置：主变、线路、母线、母联、电容器等保护装置，减载、解列、录波、备自投等自动装置信号设备：通讯传输、分配、光电转换等设备什么是二次回路？二次回路：由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。二次回路的分类交流回路（测量回路）：采集一次系统电压、电流信号由各种测量仪表及其相关回路组成。其作用是指示或记录一次设备和系统的运行参数，以便运行人员掌握一次系统的运行情况，同时也是分析电能质量、计算经济指标、了解系统潮流和主设备运行工况的主要依据。控制回路：由控制开关与控制对象（如断路器、隔离刀闸）的传递机构、执行（或操作）机构组成。其作用是对一次设备进行“合”、“分”操作。二次回路的分类调节回路：是指调节型自动装置。如变压器的有载调压、对电容器进行投切的装置。它是由测量机构、传送机构、调节器和执行机构组成。其作用是根据一次设备运行参数的变化，实时在线调节一次设备的工作状态，以满足运行要求。信号回路：由信号发送机构和信号继电器等构成。其作用是反映一、二次设备的工作状态。包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。二次回路的分类电源回路：由电源设备和供电网络组成，它常包括直流电源系统和交流电源系统。其作用主要是给控制、保护、信号等设备提供工作电源及操作电源，确保变电站所有设备正常工作。继电保护和自动装置回路---是由测量回路、比较部分、逻辑部分和执行部分等组成。其作用是根据一次设备和系统的运行状态，判断其发生故障或异常时，自动发出跳闸命令有选择性地切除故障，并发出相应地信号，当故障或异常消失后，快速投入有关断路器（重合闸及备用电源自动投入装置），恢复系统的正常运行。控制回路控制回路具备哪些基本的功能：（1）能进行手动跳合闸和由保护和自动装置的跳合闸；（2）具有防止断路器多次重复动作的防跳回路；（3）能反映断路器位置状态；（4）能监下次操作时对应跳合闸回路的完好性；（5）有完善的跳、合闸闭锁回路；跳闸与合闸回路保护跳闸保护跳闸压板跳闸线圈辅助接点重合闸重合闸压板合闸线圈TJ（跳闸出口）/HJ（合闸出口）及DL（辅助接点）利用DL常开接点断开跳闸电流，一是为了防止TJ粘连造成TQ烧坏（因为TQ的热容量是按短时通电来设计的）；二是因为如果由TJ来断开合闸电流，由于TJ接点的断弧容量不够，容易造成TJ接点烧坏（HJ也是一样的道理），这就为下一次保护跳闸（或合闸）埋下了隐患且不易被发现。跳闸/合闸保持回路HBJ（合闸保持继电器）TBJ（跳闸保持继电器）跳合闸保持回路的作用：a)增加接点容量。由保护元件的接点直接通断开关的跳合闸回路，容易导致保护出口接点烧毁，所以由操作回路的大容量中间继电器来重动。b)防止开关跳跃（简称防跳）功能。（跳闸）HBJ（合闸保持继电器）TBJ（跳闸保持继电器）因为跳合闸回路接有跳合闸线圈，属于感性负载，接点在断开时，会承受线圈产生的很高的反向浪涌电压，往往会造成接点拉弧，导致接点烧毁。而采用保持回路后，保护出口接点在导通跳合闸回路的同时启动保持回路，由保持回路来保证即使保护接点断开，而跳合闸回路仍旧导通，切断跳合闸线圈回路由具有一定灭弧能力的断路器辅助触点在开关主触头动作后完成。从而既保证了开关的可靠分合，也避免了保护接点直接拉弧。所以在电力部的继电保护反措要求中明确规定应有保持回路防跳回路TBJV（跳跃保持继电器）什么是防跳：操作回路的一个重要作用是提供防跳功能。防跳是防止“开关跳跃”的简称。所谓跳跃是指由于合闸回路手合或遥合接点粘连等原因，造成合闸输出端一直带有合闸电压。当开关因故障跳开后，会马上又合上，保护动作...
