现浇梁基础施工课件VIP专享VIP免费

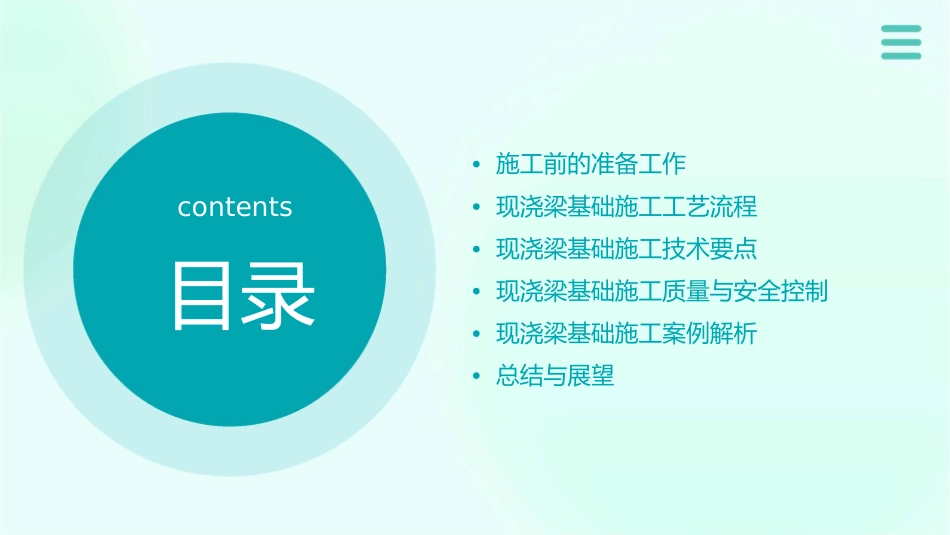

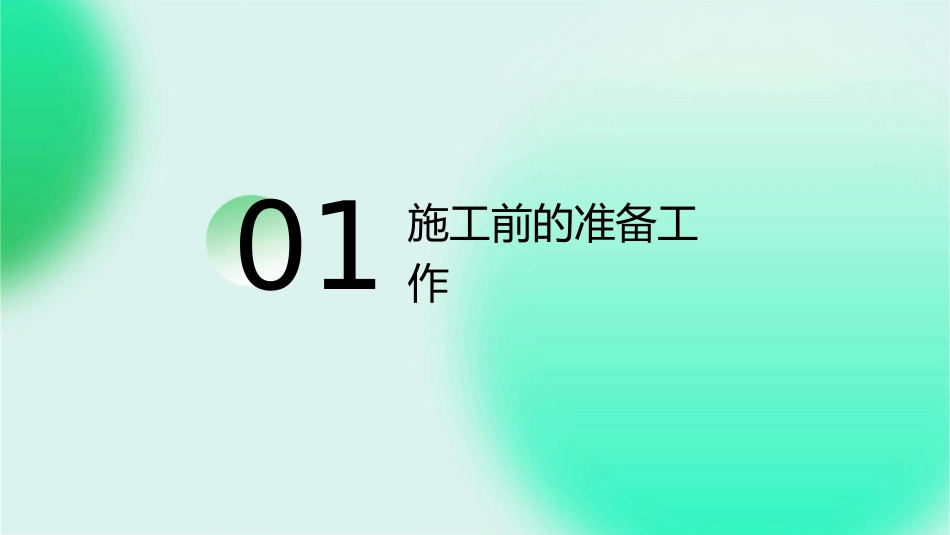

现浇梁基础施工课件•施工前的准备工作contents•现浇梁基础施工工艺流程•现浇梁基础施工技术要点•现浇梁基础施工质量与安全控制•现浇梁基础施工案例解析•总结与展望目录01施工前的准备工作工程地质勘察与基础设计工程地质勘察在施工前，需对工程地质进行详细勘察，了解地基土层的分布、物理力学性质、地下水位及不良地质现象等，为基础设计提供准确数据。基础设计根据工程地质勘察结果，进行基础设计，确定基础的类型、尺寸、配筋等，确保基础能够满足建筑物的荷载要求和地基的承载能力。材料与设备的准备材料准备按照基础设计要求，准备足够数量和质量合格的钢筋、混凝土、模板等材料，确保施工过程中材料供应不断。设备准备准备施工所需的机械设备，如挖掘机、搅拌机、振捣器、钢筋加工设备等，确保设备性能良好，满足施工需要。技术交底与安全培训技术交底在施工前，需组织技术人员进行技术交底，明确施工过程中的技术要点、质量标准和注意事项，确保施工人员对施工要求有充分了解。安全培训对施工人员进行安全培训，提高安全意识，掌握安全操作规程，防止施工过程中发生安全事故。同时，制定应急预案，确保在紧急情况下能够及时、有效地应对。02现浇梁基础施工工艺流程基础开挖与地基处理010203开挖基坑地基处理排水处理首先根据设计要求，使用挖掘机等设备开挖基坑，并确保基坑的尺寸和深度符合设计要求。对基坑底部进行地基处理，如清理、夯实等，以保证地基的承载力和稳定性。在基坑周围设置排水沟和集水井，确保基坑内的积水能够及时排出，防止地基被水浸泡。钢筋骨架的搭建与验收01020304钢筋加工钢筋骨架搭建钢筋连接钢筋验收根据设计图纸，对钢筋进行切割、弯曲等加工，制备出符合要求的钢筋构件。在基坑内按照设计要求搭建钢筋骨架，确保钢筋的间距、位置等准确无误。使用钢筋连接器或焊接等方式，将钢筋骨架连接成一个整体，确保其稳定性和承重能力。对搭建完成的钢筋骨架进行验收，检查其是否符合设计要求和相关标准。模板支设与验收模板设计模板制作根据施工图纸，设计出符合要求的模板结使用木板、钢板等材料制作出模板，确保模板的平整度和刚度。构和尺寸。模板安装模板验收将制作好的模板安装到钢筋骨架上，确保模板的位置和垂直度准确无误。对安装完成的模板进行验收，检查其尺寸、位置等是否符合设计要求，以及模板的平整度和刚度是否满足施工需要。03现浇梁基础施工技术要点混凝土浇筑与振捣技术浇筑前准备浇筑方法振捣要求在浇筑前，应对模板、钢筋进行检查，确保其尺寸、位置正确；同时，需要清理基础底部的杂物和积水，确保浇筑面干净、平整。采用连续浇筑法，确保混凝土的一次性成型，避免施工缝的产生；在浇筑过程中，应注意控制混凝土的坍落度和浇筑速度，确保混凝土充分密实。采用插入式振捣器进行振捣，确保混凝土内部充分密实，提高混凝土的抗压强度；振捣时应遵循“快插慢拔”的原则，避免混凝土出现离析现象。钢筋连接与加固技术钢筋加工钢筋加工应符合结构设计要求，保证钢筋的型号、直径、长度准确；加工后的钢筋应进行分类堆放，防止混淆。钢筋连接采用焊接、绑扎等方法进行钢筋连接，确保钢筋连接的牢固性和稳定性；连接接头应符合规范要求，避免出现接头松动、断裂等问题。加固措施在梁的受力部位，如支座、跨中等位置，应采用附加钢筋或钢绞线进行加固，提高梁的承载能力。模板拆除与后期养护技术模板拆除时间01模板的拆除时间应根据混凝土强度发展情况确定，一般在混凝土强度达到设计强度的75%以上时方可拆除。拆除方法02拆除模板时应遵循“先支后拆、后支先拆”的原则，避免对混凝土结构造成损坏；拆除后的模板应及时清理、维修，为下次使用做好准备。后期养护03在混凝土浇筑完成后，应及时进行养护，保持混凝土表面湿润，防止混凝土出现开裂、强度降低等问题；养护时间一般不少于7天，具体根据气温、湿度等因素确定。04现浇梁基础施工质量与安全控制施工质量检验与验收标准混凝土浇筑质量模板安装质量检查混凝土强度、坍落度、浇筑时的温度等，确保符合设计要求。检查模板的平整度、垂直度、水平度，防止漏浆、变形。钢筋加工与安装...
