通病与电伴热VIP免费

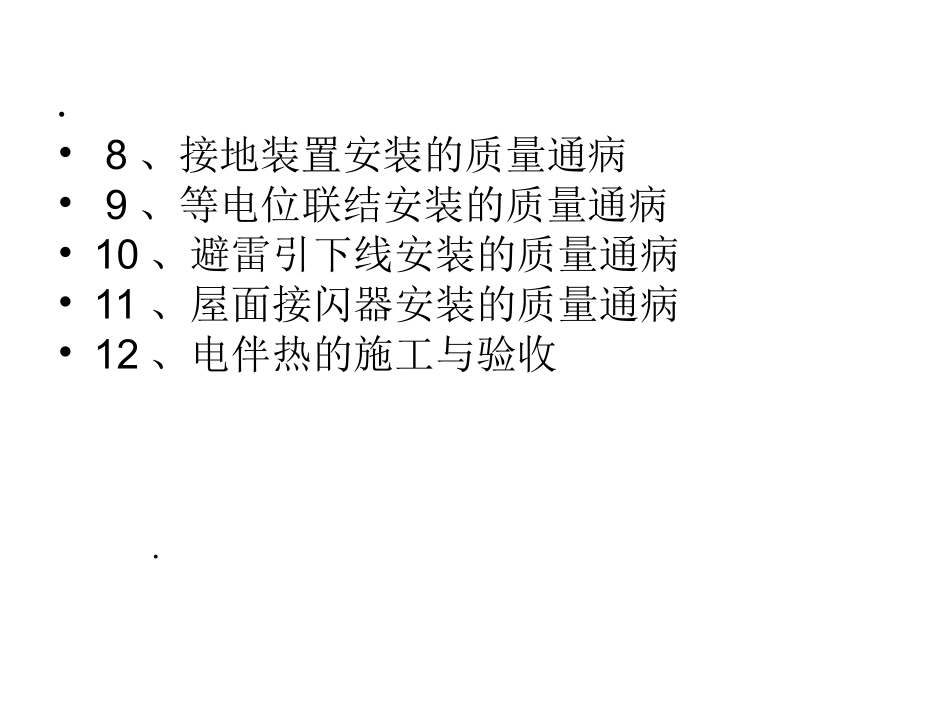

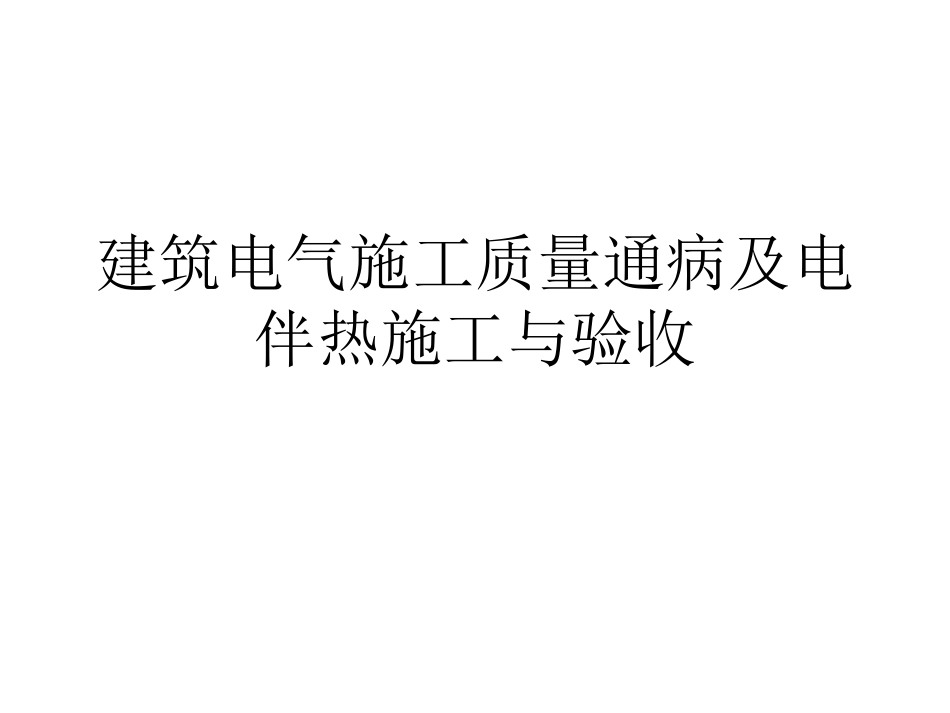

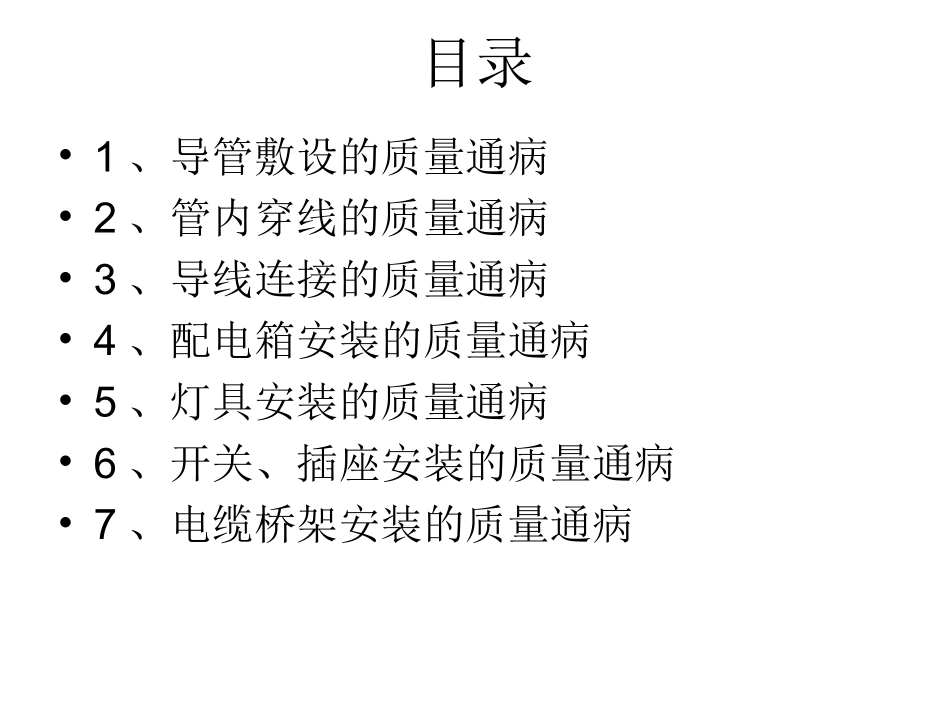

建筑电气施工质量通病及电伴热施工与验收目录•1、导管敷设的质量通病•2、管内穿线的质量通病•3、导线连接的质量通病•4、配电箱安装的质量通病•5、灯具安装的质量通病•6、开关、插座安装的质量通病•7、电缆桥架安装的质量通病••8、接地装置安装的质量通病•9、等电位联结安装的质量通病•10、避雷引下线安装的质量通病•11、屋面接闪器安装的质量通病•12、电伴热的施工与验收•一、导管敷设的质量通病1、导管弯曲半径和折扁度不符合规范规定；•2、PVC导管连接处粘结不牢固，有的连接处未粘结；•3、暗设于混凝土板内的导管位置不当，不能保证有足够的保护层。。•4、金属导管的丝接处的跨接接地有遗漏或接地不可靠。•5、金属导管与箱、盒连接不焊跨接接地线，或焊接搭接倍数不符合规范要求。•6、敷设于潮湿场所的电线管路，管口及管子连接处未做防潮密封处理。•7、进入配电箱的导管长度不一致，有的导管未进入箱内。二、管内穿线的质量通病•1、先穿线后装护口或漏装护口；2、管内导线绝缘层的颜色不符合规范规定；3、管内导线总截面积（包括外护层）超过管内总截面积40%；4、管内导线有的有接头。三、导线连接的质量通病1、铜导线与铜导线连接处未搪锡或多股铜；芯线与插接式端子连接前没按规定搪锡；2、绝缘带包缠不均匀、不严密，未达到原有绝缘强度；3、导线接头不在接线盒内；4、导线穿配电箱金属孔时无保护措施。5、有的采用开口端子；6、有的设备和器具的端子接线多于2根电线；四、配电箱安装的质量通病•1、箱体安装凸出墙面或凹入墙面。•2、暗装配电箱的箱盖没有紧贴墙面或歪斜。•3、箱体开孔与导管管径不适配，有的用电、气焊开孔。•4、箱内导线连接不紧密或未设地线和零线端子排。•5、箱内未标注回路名称或标识不正确。••五、灯具安装的质量通病1、楼顶板内预埋灯位不在室中心；2、多组灯具不成行、不成列、横不平、竖不直；3、潮湿场所未用防水灯具；4、有防火要求场所的灯具，未按规定防火、隔热；5、大型灯具安装不符合强制性条文的要求；六、开关、插座安装的质量通病1、暗装的插座、开关面板没有紧贴墙面。2、同一室内插座安装高度有的不一致。3、插座接线不符合规范规定。（强制性条文）4、开关安装位置不当，在门后或距门框较远，影响使用；5、开关、插座面板安装的不牢固或歪斜。七、电缆桥架安装的质量通病1、水平安装的桥架不顺直、支架间距不均匀或不否符合规范规定。2、金属电缆桥架每节间的跨接地线有的漏做或截面积小于规范规定；3、桥架内电缆排列不整齐，首尾两端和分支处未设标志牌。八、接地装置安装的质量通病1、接地装置埋设深度、位置、组数不符合设计要求；2、接地极与接地体的焊接搭接倍数不够或焊接质量不好。3、未按规定做防腐或材质不符合要求。九、等电位联结安装的质量通病1、等电位联结的接地焊接有的不牢固或焊缝不饱满致使接地不可靠。2、局部等电位联结安装位置有的不符合设计要求，或有遗漏，支线间连接方式不符合规范要求。十、避雷引下线敷设的质量通病1、利用构造柱内主筋做引下线时其截面积之和不符合设计要求；2、利用构造柱内主筋做引下线时，只用单筋或非对双根角筋，且中途位置变换，焊接质量不好或未焊接；结构上露出引上线截面不符合设计要求。3、引下线的数量少于设计要求。4、引下线连接的焊接不牢固或焊缝不饱满。5、当利用金属构件、金属管道做接地线时未按规定与接地干线间焊接金属跨接线。十一、屋面接闪器安装的质量通病1、建筑物顶部的避雷带连接处的焊接质量不好，焊接搭接倍数不够，只焊单面，防锈防腐不当。2、避雷带弯曲半径不符合规定，直线段不顺直。3、直线段固定点支撑间距不均匀，支撑件固定不牢固。4、避雷带弯曲部分的固定点支撑间距不符合规范规定。5、与屋面突出金属物体未连成一个整体的电气通路。•十二、电伴热的施工与验收详见图集03D705-1和图集03S401中的说明
