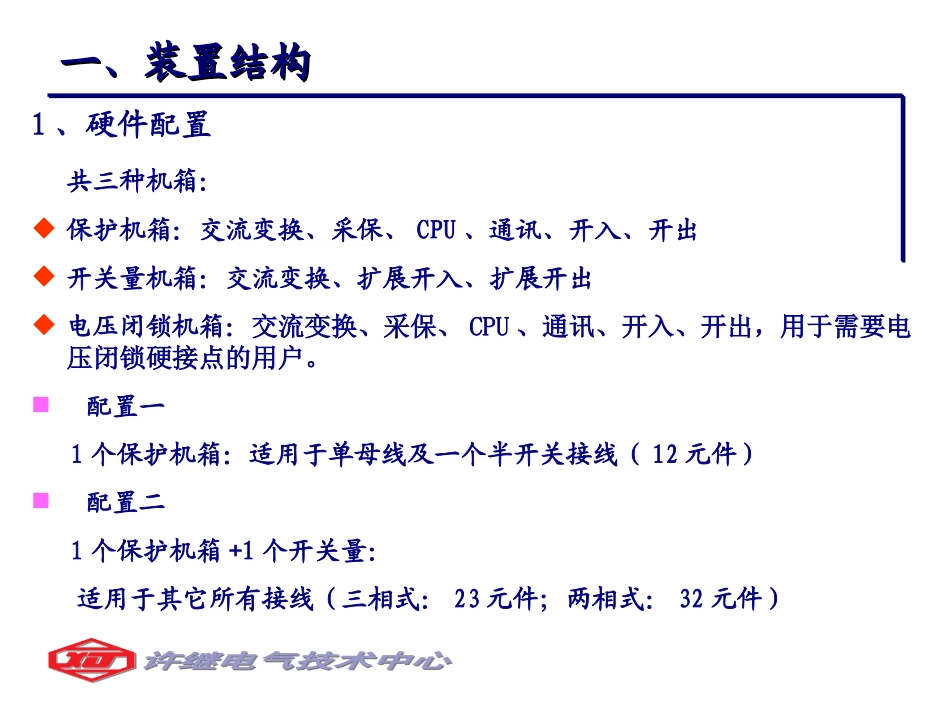

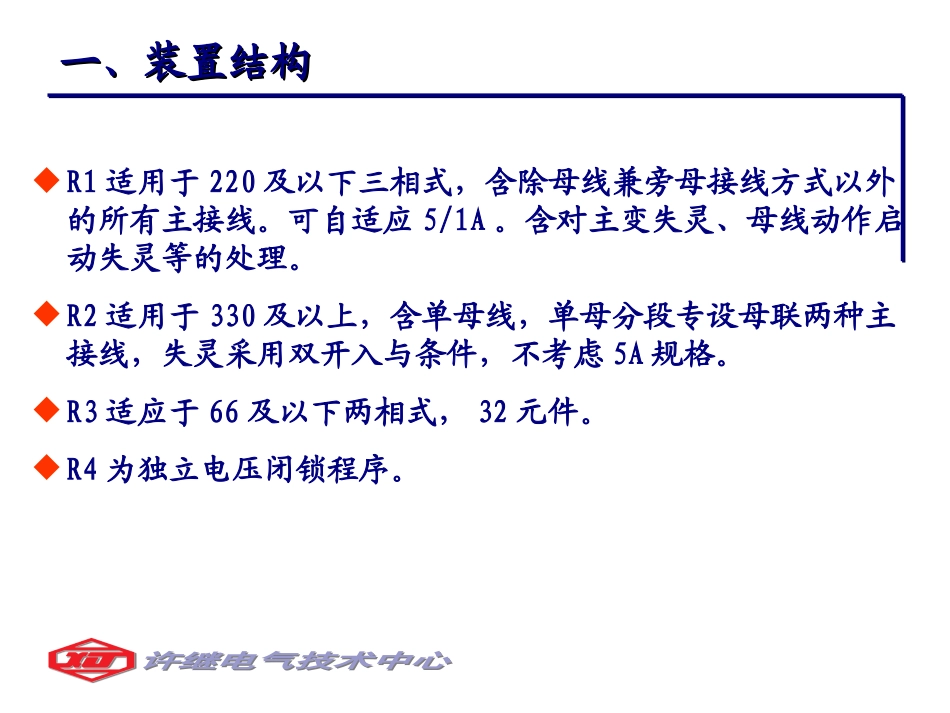

许继电气技术中心许继电气技术中心WMH-800A微机母线保护2007.8.1一、装置结构一、装置结构1、硬件配置共三种机箱：保护机箱：交流变换、采保、CPU、通讯、开入、开出开关量机箱：交流变换、扩展开入、扩展开出电压闭锁机箱：交流变换、采保、CPU、通讯、开入、开出，用于需要电压闭锁硬接点的用户。配置一1个保护机箱：适用于单母线及一个半开关接线（12元件）配置二1个保护机箱+1个开关量：适用于其它所有接线（三相式：23元件；两相式：32元件）一、装置结构一、装置结构R1适用于220及以下三相式，含除母线兼旁母接线方式以外的所有主接线。可自适应5/1A。含对主变失灵、母线动作启动失灵等的处理。R2适用于330及以上，含单母线，单母分段专设母联两种主接线，失灵采用双开入与条件，不考虑5A规格。R3适应于66及以下两相式，32元件。R4为独立电压闭锁程序。二、保护配置二、保护配置母线差动保护母联失灵保护母联死区保护母联充电保护母联过流保护母联非全相保护断路器失灵保护大差后备保护二、保护配置二、保护配置序号装置名称主接线最大连接元件数差动保护电压闭锁母联充电保护母联过流保护母联非全相保护母联失灵保护母联死区保护断路器失灵保护大差后备保护1保护箱(一)、辅助箱单母线23●●●2保护箱(一)、辅助箱单母线分段23●●●●●●●●●3保护箱(一)、辅助箱单母线三分段23●●●●●●●●●4保护箱(一)、辅助箱双母线23●●●●●●●●●5保护箱(一)、辅助箱双母线单分段23●●●●●●●●●6保护箱(一)、辅助箱双母线双分段23●●●●●●●●●二、保护配置二、保护配置序号装置名称主接线最大连接元件数差动保护电压闭锁母联充电保护母联过流保护母联非全相保护母联失灵保护母联死区保护断路器失灵保护大差后备保护1保护箱(二)单母线12●●◎2保护箱(二)单母线分段12●●●●●●●◎●保护配置保护配置R1、R3可适应于各种主接线以方式识别做为差动保护，跳闸逻辑、失灵保护、母联保护等的基础，其它保护不和主接线相关。方式识别对主接线进行解析，形成运行方式、母联方式、差动计算系数、各母线跳闸方式、各保护投入控制。保护配置保护配置电压量电流量开关量通道数据TV断线TA断线方式识别+++保护用状态总线差动保护功能模块++保护动作总线动作配置系统参数配置信息母联失灵功能模块母联过流功能模块+跳闸逻辑Fun＋大差后备功能模块+母联充电功能模块+二、保护配置二、保护配置母线差动保护（比例差动+增量差动）增量差动提高高阻接地及系统振荡时保护灵敏度TA饱和指标2.5ms,最多可达2ms逻辑框图：I母为例大差比率差动动作Ⅰ母比率差动动作Ⅰ母区外Ⅰ母饱和开放Ⅰ母TA断线Ⅰ母复压闭锁开放Ⅱ母复压闭锁开放Ts0跳Ⅰ母线大差比率差动动作(K=0.3)Ⅰ母突变量比率差动动作&&闭锁母差&≥≥≥&差动硬压板差动软压板大差比率差动动作大差饱和开放母线TA断线&+&投大差后备保护大差后备动作&母线差动保护-差动电流计算从模拟量自定义配置表获取各个电流的通道，读取各个电流记忆点采样值ij(k)、两周前的采样值ij(k-2T)，从差动计算系数配置表获取计算系数rj，合成差动电流、制动电流、增量的差动电流和制动的增量电流。差动电流：制动电流：增量差流：增量制动：二、保护配置二、保护配置)2()(TkirkirDIjnjjjnjjd|)2()(|rTkirkirDIjjjnjjjnjjdirI||rjnjjirI二、保护配置二、保护配置母线差动保护-比例差动逻辑框图：I母为例＋Fun大于X母A相差流5msAIX母A相差流全周AI＋Fun大于≥M1差动高定值SET1.6倍差动高定值SETX母A相比率差动点差满足DI&X母A相比率差动动作DO+&M3X母A相区外DI&M3100≥M1X母A相一周前全周有效值DI＋Fun大于0.2InSET二、保护配置二、保护配置母线差动保护-增量差动逻辑框图：I母为例X母A相差流全周AI＋Fun大于≥M1差动高定值SETX母A相增量差动点差满足DI&X母A相增量差动动作DO+＋Fun大于X母A相差流5msAI1.6倍差动高定值SET&M3X母A相区外DIX母A相一周前全周有效值DI＋Fun大于0.2InSET&M3二、保护配置二、保护配置母线差动保护-大差后备大差动作...
