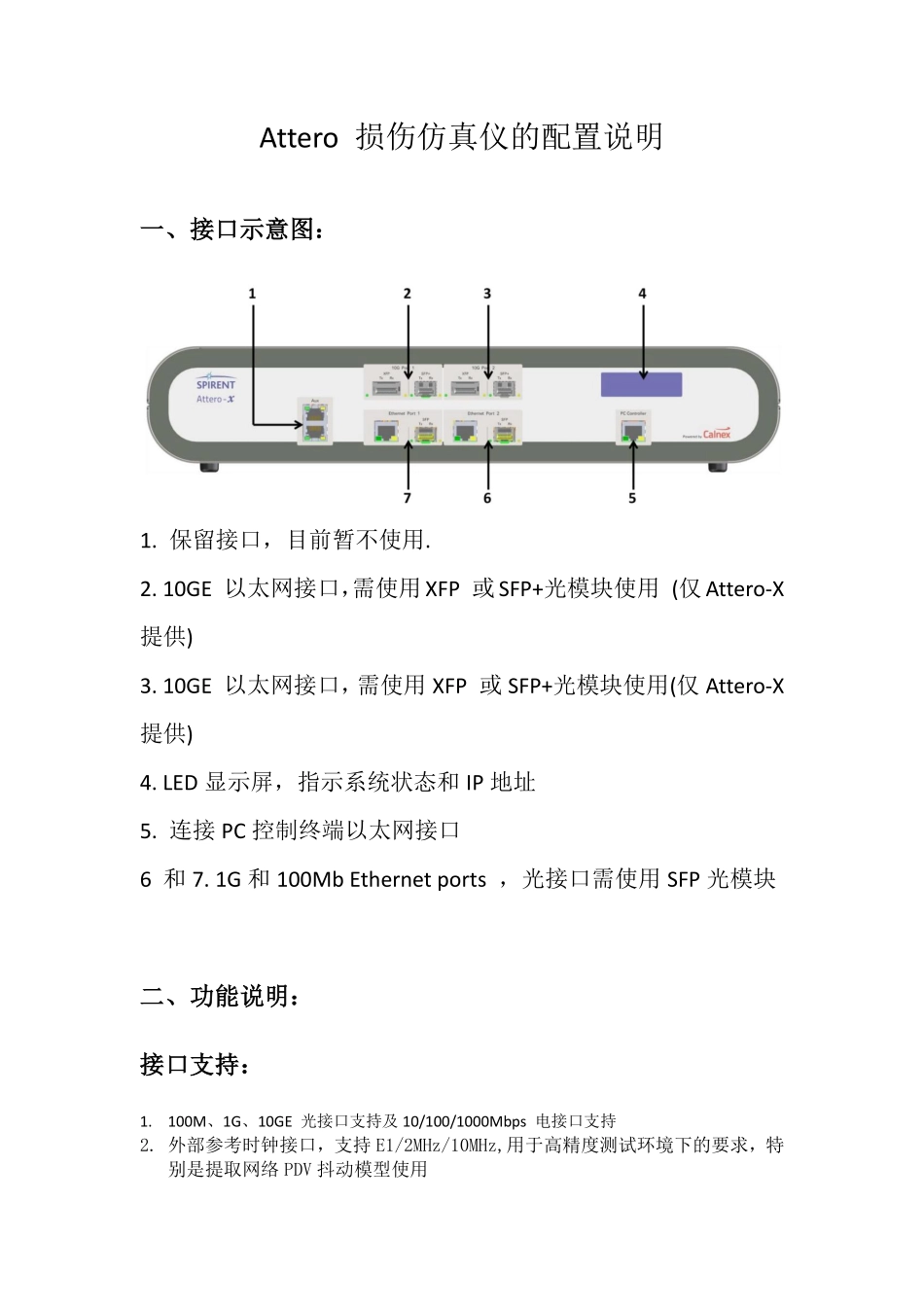

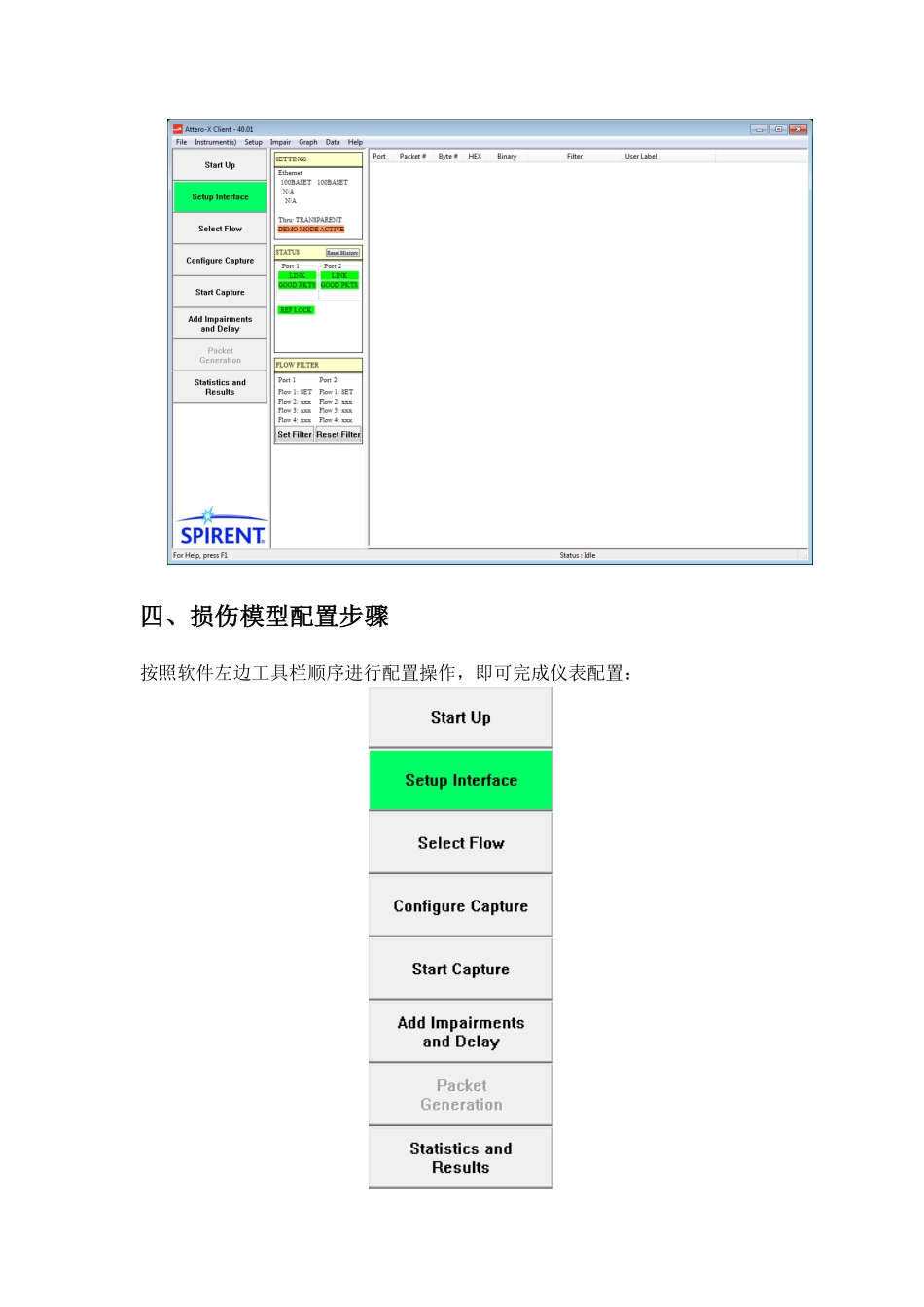

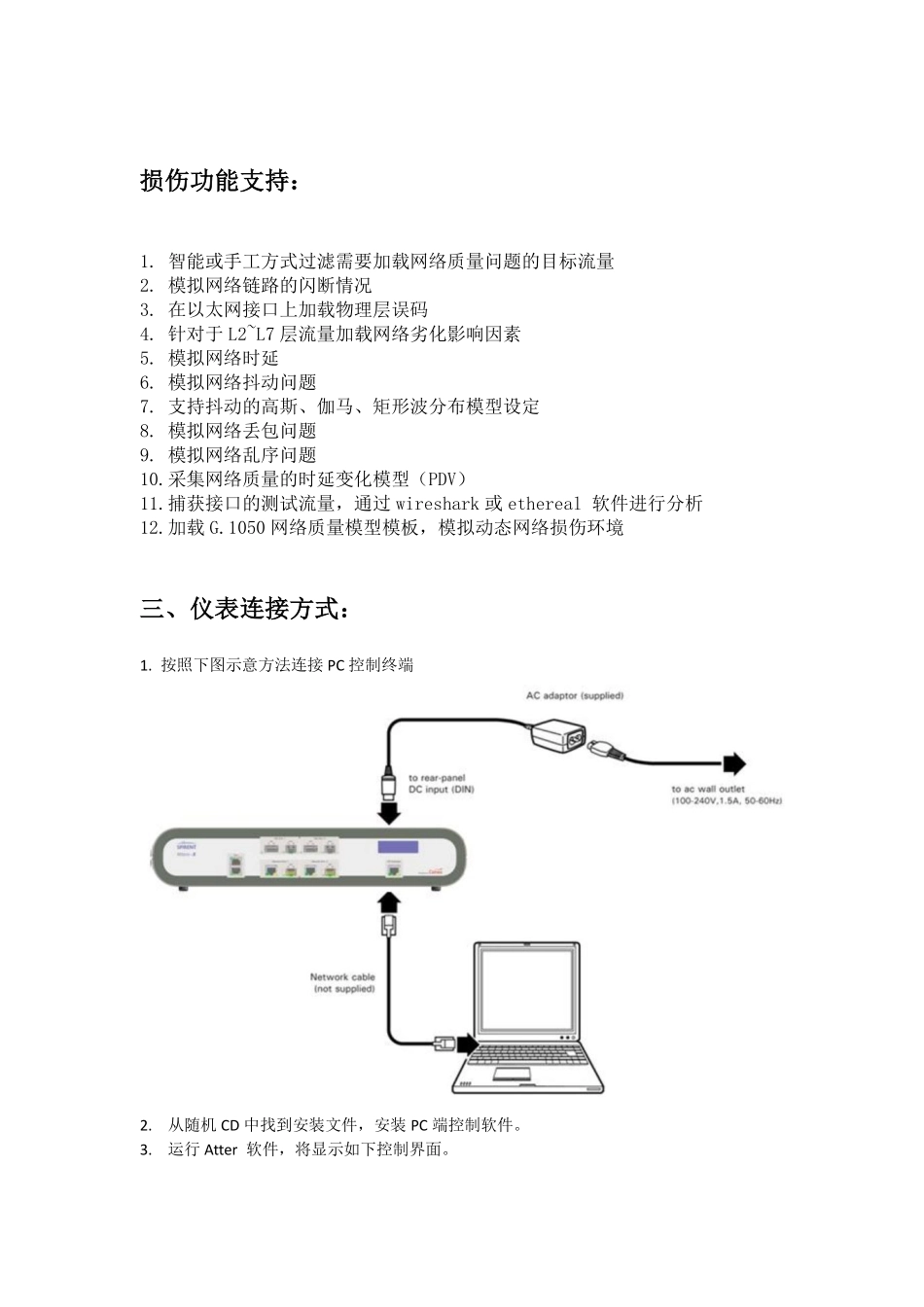

Attero损伤仿真仪的配置说明一、接口示意图：1.保留接口，目前暂不使用.2.10GE以太网接口，需使用XFP或SFP+光模块使用(仅Attero-X提供)3.10GE以太网接口，需使用XFP或SFP+光模块使用(仅Attero-X提供)4.LED显示屏，指示系统状态和IP地址5.连接PC控制终端以太网接口6和7.1G和100MbEthernetports，光接口需使用SFP光模块二、功能说明：接口支持：1.100M、1G、10GE光接口支持及10/100/1000Mbps电接口支持2.外部参考时钟接口，支持E1/2MHz/10MHz,用于高精度测试环境下的要求，特别是提取网络PDV抖动模型使用损伤功能支持：1.智能或手工方式过滤需要加载网络质量问题的目标流量2.模拟网络链路的闪断情况3.在以太网接口上加载物理层误码4.针对于L2~L7层流量加载网络劣化影响因素5.模拟网络时延6.模拟网络抖动问题7.支持抖动的高斯、伽马、矩形波分布模型设定8.模拟网络丢包问题9.模拟网络乱序问题10.采集网络质量的时延变化模型（PDV）11.捕获接口的测试流量，通过wireshark或ethereal软件进行分析12.加载G.1050网络质量模型模板，模拟动态网络损伤环境三、仪表连接方式：1.按照下图示意方法连接PC控制终端2.从随机CD中找到安装文件，安装PC端控制软件。3.运行Atter软件，将显示如下控制界面。四、损伤模型配置步骤按照软件左边工具栏顺序进行配置操作，即可完成仪表配置：第一步，SETUP仪表:第二步，SETUPINTERFACE:设定接口的工作模式，注意仪表默认工作在100M速率模式下，如连接千兆交换设备，需进行调整。损伤加载测试环境，仪表只能工作在“ThrouMode”模式下第三步，SELECTFLOWCAPTUREPACKETSFLOWWIZARD点击过滤出来的目标“FLOW”，如需多选，可按住”Ctrl”键后进行多选，确认点击Set。通常软件允许选择最多4条流量作为目标数据流加载损伤。第四步，加载损伤时延加载：（us时间单位，输入数值后，回车即可生效）丢包、乱序、错包、报文重复加载需要“Enableoverwrite”功能，损伤加载通过“startoverwrite”实现物理层误码损伤及链路闪断问题加载需要“Enableoverwrite”功能，损伤加载通过“startoverwrite”实现报文内容篡改功能与丢包及物理层误码功能互斥，需单独开启，点击”Startoverwrite”按钮后生效五、其他功能流量手工过滤功能选定二进制还是十六进制方式进行设定找到希望进行匹配的字节所在位置“x”填充位置标示不进行匹配可以通过”是”或”非”规则进行匹配G.1050模型损伤加载功能
