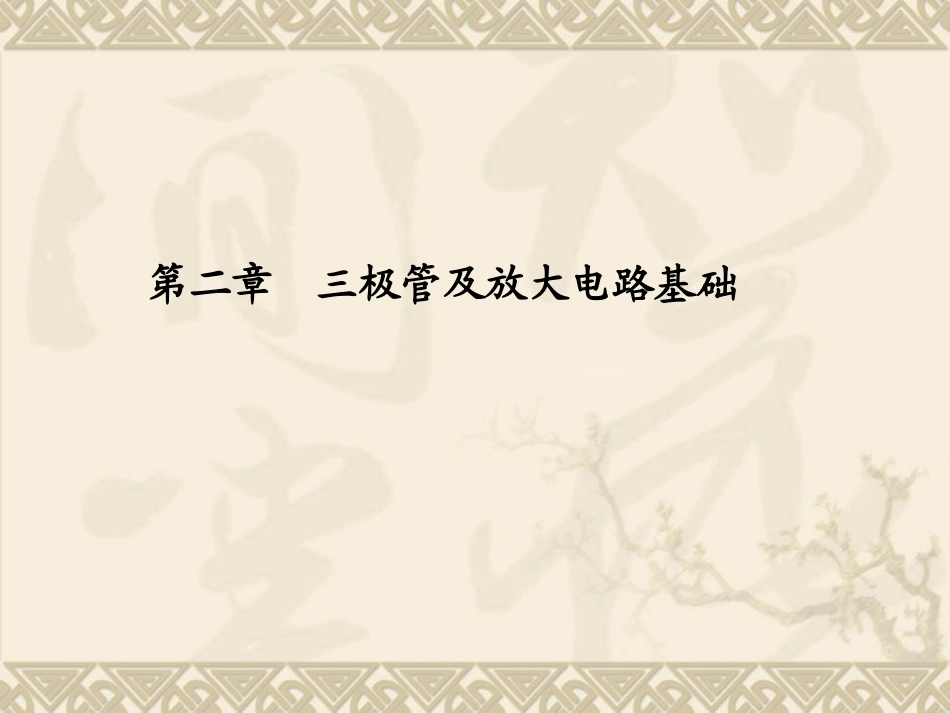

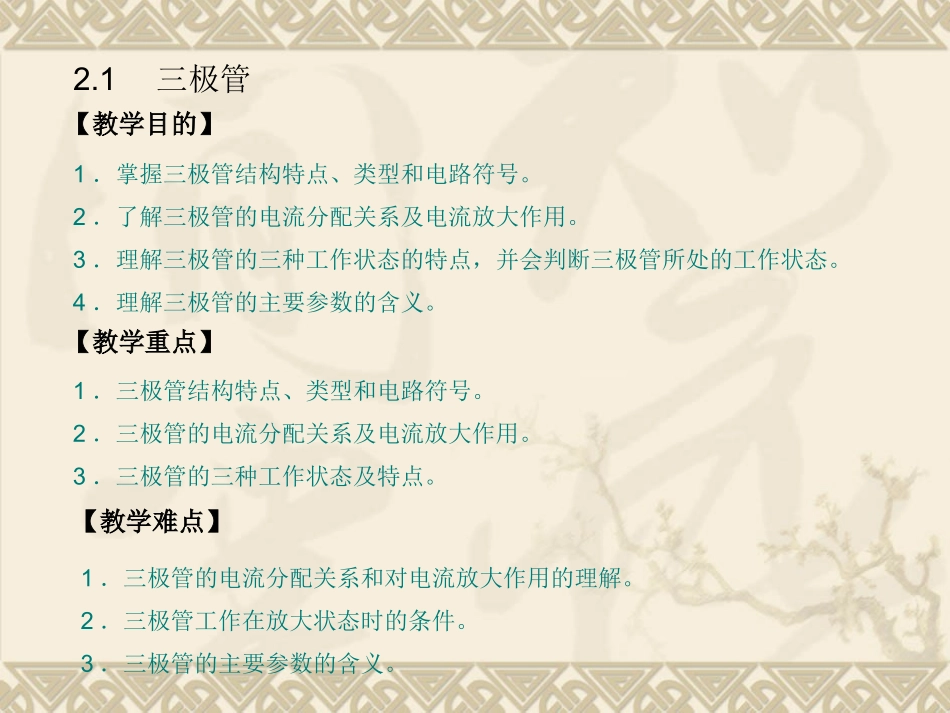

第二章三极管及放大电路基础2.1三极管﹡2.6场效晶体管放大电路2.5多级放大电路2.4放大器静态工作点的稳定2.3放大电路的分析2.2三极管基本放大电路2.1三极管1．三极管的电流分配关系和对电流放大作用的理解。2．三极管工作在放大状态时的条件。3．三极管的主要参数的含义。【教学难点】1．三极管结构特点、类型和电路符号。2．三极管的电流分配关系及电流放大作用。3．三极管的三种工作状态及特点。【教学重点】1．掌握三极管结构特点、类型和电路符号。2．了解三极管的电流分配关系及电流放大作用。3．理解三极管的三种工作状态的特点，并会判断三极管所处的工作状态。4．理解三极管的主要参数的含义。【教学目的】2.1.1三极管的基本结构2.1.5三极管的分类2.1.4三极管的主要参数2.1.3三极管的特性曲线2.1.2三极管的电流放大特性2.1.1三极管的基本结构NPN型三极管PNP型三极管电路符号中箭头表示发射结加正偏电压时的电流方向。NPN型和PNP型三极管的工作原理相同，但它们工作时的电源极性不同，管子各电极间的电流方向也不同。2.1.2三极管的电流放大特性三极管的主要功能是实现电流放大。其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。要使三极管具有放大作用，必须给管子的发射结加正偏电压，集电结加反偏电压。三极管三个电极的电流(基极电流、集电极电流、发射极电流)之间的关系为：CBEIIIBCIIBCII—2.1.3三极管的特性曲线三极管外部各极电流与极间电压之间的关系曲线，称为三极管的特性曲线，又称伏安特性曲线。指当集-射极之间的电压为定值时，输入回路中的基极电流与加在基-射极间的电压之间的关系曲线。CEVBIBEV三极管的输入特性曲线与二极管的正向伏安特性曲线相似。当时，不同值的输入特性曲线基本重合。三极管输入特性曲线中也存在一段死区，只有发射结电压超过死区电压，三极管才能正常工作。1CEVCEV1．输入特性曲线指当基极电流为定值时，输出电路中集电极电流与集-射极间的电压之间的关系曲线。BICICEVBI饱和区：发射结和集电结均处于正偏状态。三极管没有电流放大作用，相当于一个开关的闭合状态。放大区：发射结正偏，集电结反偏。三极管具有电流放大作用。截止区：发射结处于反偏或零偏状态，集电结处于反偏状态，三极管没有电流放大作用，相当于一个开关的断开状态。2．输出特性曲线不同，对应的输出特性曲线也不同，所以三极管的输出特性曲线是一组曲线。2.1.4三极管的主要参数（1）电流放大系数BCII（2）集电极-基极反向饱和电流CBOICBOICBOI常用三极管的值一般在20～100之间。衡量三极管电流放大能力的一个重要参数。1．性能参数越小表明晶体管的热稳定性越好。一般小功率管约为1OμA左右，硅管更小些。数值很小，受温度影响很大。发射极开路时，集电极-基极间的反向电流。（3）集电极-发射极反向饱和电流CEOICEOI（1）集电极最大允许电流CMICMI（2）集电极-发射极反向击穿电压CEOBRV)(的值越小，性能越稳定。硅管的值一般较锗管小。基极开路时，从集电极直接穿透三极管而到达发射极的电流，故又称为穿透电流。是衡量管子热稳定性的重要参数。基极开路时，加在集电极与发射极之间的最大允许电压。当实际的集-射极电压超过时，集电极电流会迅速增大，此时三极管已击穿，并导致损坏。当实际的集电极电流超过此值时，三极管性能会变差，管芯发热，有烧坏的可能。当值下降到正常值的三分之二时的为集电极最大允许电流。2．极限参数CEOBRV)(（3）集电极最大允许耗散功率CMPCECCMVIP3．频率参数f2/1TfTf使用时若超过此值，三极管会因过热而损坏。三极管集电结温度升高到不至于将三极管烧毁所消耗的功率。当工作频率高于后，三极管不再具有电流放大能力，是三极管使用中的极限频率。当值下降到1时所对应的频率。（2）特征频率当值下降到低频时的（即0.707）倍所对应的频率。（1）共发射极截止频率2.1.5三极管的分类按半导体材料和极性分硅材料锗材料NPNPNPNPNPNP按用途分普通放大三极管低噪声三极管光电三极管开关三极管达林顿三极管带阻尼三极管按功率分小功率三极管中功率三极管大功率三极管按工作...
