14.3欧姆定律的应用VIP免费

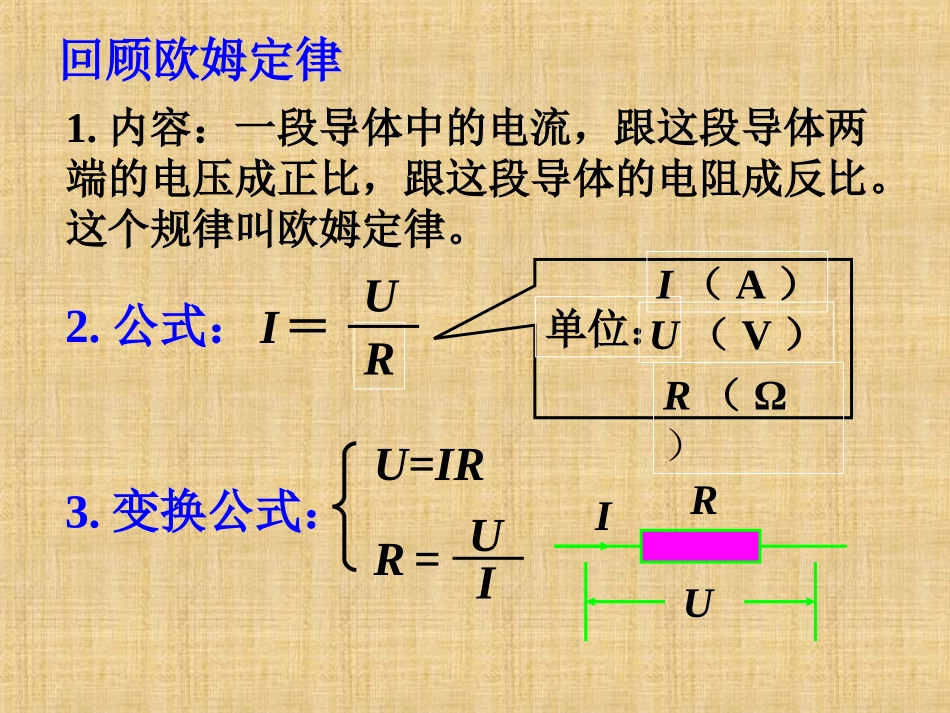

14.3欧姆定律的应用回顾欧姆定律1.内容：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。2.公式：IRU＝3.变换公式：U=IRR=IUR（Ω）单位：I（A）U（V）RUI思考：给你一个小电灯，你如何测出它的电阻？说出原理和方法；试画出电路图。活动1测量小灯泡工作时的电阻实验目的是什么？“伏安法”测电阻原理：Ｒ＝Ｕ／Ｉ电路图：实验器材：实验步骤：（一）按照电路图连接好实物图。（二）滑片Ｐ处于阻值最大处，闭合开关，用电压表和电流表分别测出小灯泡两端电压Ｕ和电流Ｉ．（三）移动滑动变阻器，使灯泡分别“不亮”、“灯丝暗红”、“微弱发光”和“正常发光”，并记下每次电流表和电压表的示数，算出灯泡在不同亮度下的电阻。（四）整理实验器材。一、测量小灯泡的电阻实验次序Ｕ／VＩ／ＡＲ／Ω灯泡亮度1不亮2灯丝暗红3微弱发光4正常发光实验数据和现象:评估:a.小灯泡由不亮逐渐变为正常发光，灯丝的温度是否在变化？b.小灯泡灯丝的电阻跟灯丝的温度高低有什么关系？c.有同学将记录表中四次测得的电阻的平均值作为小灯泡的电阻，你认为这样做正确吗？为什么？答:在变化。答:温度越高，电阻越大。答:不正确，四次电阻值的不同是由温度引起，不是误差引起，所以求平均值没有意义。d.电流与电压的关系图像?滑动变阻器的作用:①保护电路；②改变灯泡亮度，从而测量灯泡在不同亮度下的电阻。想一想：二、测定值电阻的阻值①设计电路:②步骤:闭合开关，移动滑动变阻器，改变待测电阻Rx两端的电压和电流，获得若干组数据(尽量取整数)，并算出每次电阻的大小和平均值。Rx滑动变阻器的作用:①保护电路；②获得多组数据求平均值减小实验误差。测量电阻的其他方法－－－“伏阻法测电阻”1、有一个阻值未知的电阻器Rx，我们要测出它的阻值．但手边只有一个电池组、一个开关、一个电压表、一个已知阻值为R0的电阻和若干条导线。请你想办法测出Rx的阻值，写出你设计的实验方案。①电路图：②实验步骤：③待测电阻Ｒx的表达式：㈠按照电路图连接好电路。㈡闭合开关，用电压表分别测出Ｒ0两端电压Ｕ0和Ｒx两端电压Ｕx。㈢整理实验器材。00RUURXX测量电阻的其他方法－－“安阻法测电阻”2、有一个阻值未知的电阻器Ｒx，我们要测出它的阻值．但手边只有一个电池组、一个开关、一个电流表、一个已知阻值为Ｒ0的电阻和若干条导线。请你想办法测出Ｒx的阻值，写出你设计的实验方案。①电路图：②实验步骤：③待测电阻Ｒx的表达式：㈠按照电路图连接好电路。㈡闭合开关，用电流表分别测出通过Ｒ0的电流Ｉ0和通过Ｒx的电流Ｉx。㈢整理实验器材。00RIIRXX例题：如图所示是两个电路元件A和B在某一温度下各元件中的电流与两端电压的关系．（1）由图可知，元件中的电流与它两端电压之间的关系遵循欧姆定律．（选填A或B）（2）将A和B并联后接在电压为2.0V的电源两端，求流过A和B的总电流．并联后的总电阻多大？0.20.40.60.10.30.5I/AU/VO2.01.51.03.00.52.5ABA活动2研究短路有什么危害危害１、假如用长1m，截面积1mm2的铜质导线（电阻为0.017Ω)将220v电源的两极直接连接起来,通过导线的电流多大?如果写字台灯的工作电流为0.2A,那么通过导线的电流相当于多少盏写字台灯在同时工作?(1)由欧姆定律得:Ｉ=Ｕ／Ｒ=220v／0.017Ω≈12941.18AN=12941.18A／0.2A≈64706(盏)Ｕ=220vR=0.017ΩI=?讨论一下,如果这样连接会有什么危害?2、某同学将电流表(其电阻为0.1Ω、量程0~3A）并联在一电器两端，电器两端的电压为3v。算一算通过电流表的电流有多大？这会造成什么危害？R=0.1ΩLU=3vA由欧姆定律得：Ｉ=Ｕ／Ｒ=３ｖ／０.1Ω=30A>3A图11．在图1所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5，由此可知，电阻R1与R2之比是（）A．5∶1B．1∶5C．1∶4D．4∶1D2、如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有()A．UAB>UBC，IABUBC，IAB＝IBCD．UAB＝UBC，IAB
