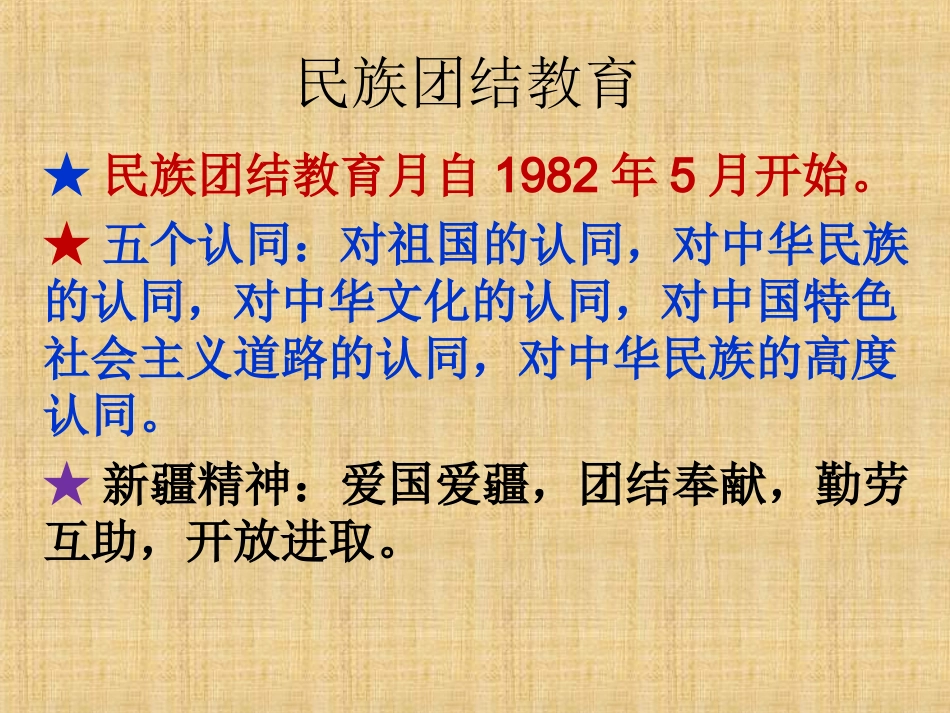

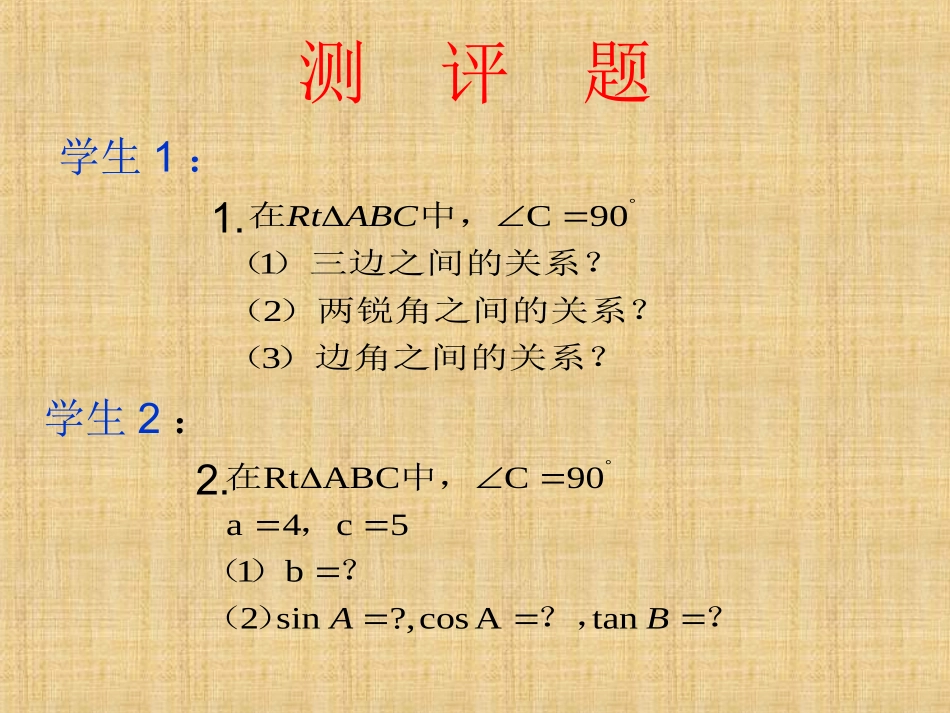

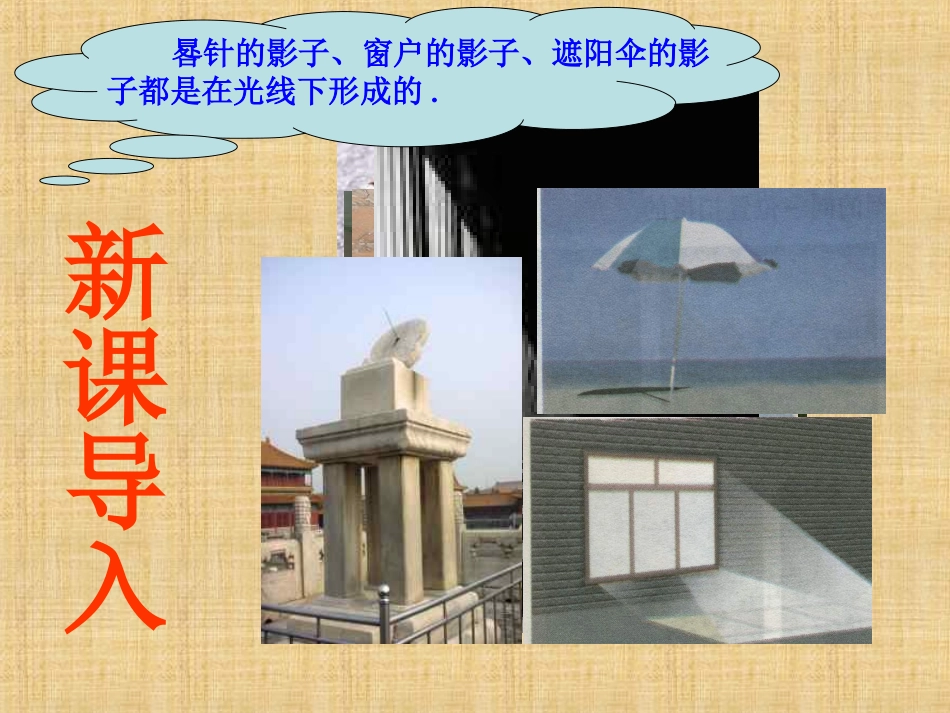

民族团结教育★民族团结教育月自1982年5月开始。★五个认同：对祖国的认同，对中华民族的认同，对中华文化的认同，对中国特色社会主义道路的认同，对中华民族的高度认同。★新疆精神：爱国爱疆，团结奉献，勤劳互助，开放进取。测评题学生1：1.）边角之间的关系？（）两锐角之间的关系？（）三边之间的关系？（中，在32190CABCRt学生2：2.？？，）（？）（，中，在BAtanAcos?,sin2b15c4a90CABCRt晷针的影子、窗户的影子、遮阳伞的影子都是在光线下形成的.新课导入第二十九章投影与视图29.1投影第1课时恰斯米其提乡中学数学教研组：阿斯木姑·提力瓦力迪物体在日光或灯光的照射下，会在地面、墙壁等处形成影子，影子与物体的形状有密切的关系．你知道物体与影子有什么关系吗？投影所在的平面叫做投影面．照射光线叫做投影线，投影面投影投影线定义：一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影（projection）教学内容例如：物体在太阳光的照射下形成的影子（简称日影）就是平行投影．日影的方向可以反映时间，有时光线是一组互相平行的射线，由平行光线形成的投影是平行投影．我国古代的计时器日晷，就是根据日影来观测时间的．思考：还有其他光线的投影吗？物体影子灯光照射投影面灯光与太阳光线有什么不同？手电筒、路灯和台灯的光线可以看成是从一点出发的.由同一点（点光源）发出的光线形成的投影叫做中心投影．例如：物体在灯泡发出的光照射下形成影子就是中心投影．思考:平行投影和中心投影有什么区别和联系呢?1.把下列物体与它们的投影用线连接起来：2.楼房、旗杆在路灯下的影子如图所示．试确定路灯灯炮的位置，再作出小树在路灯下的影子．(不写作法，保留作图痕迹)3.确定图中路灯灯泡的位置，并画出小赵在灯光下的影子．【例1】（1）它们是太阳的光线还是灯光的光线?它们不是平行光线，是发散光线它们是灯光的光线！（2）下图是两棵小树在同一时刻的影子.请你在图中画出形成树影的光线.它们是太阳的光线下形成的还是灯光下形成的?画出同一时刻旗杆的影子,并与同伴交流这样做的理由.AB线段AB即为旗杆的影子【解析】过一根木杆的顶端及其影端作一条直线，再过另一根木杆的顶端及其影端作一条直线，两直线交于一点O.点O就是路灯灯泡所在的位置.O怎样确定一个点？【例2】确定图中路灯灯泡所在的位置.【例3】同一时刻，两根木棒的影子如图，请画出图中另一根木棒的影子.1.一个人离开灯光的过程中人的影长（）A、不变B、变短C、变长D、不确定C巩固练习2.同一灯光下两个物体的影子可以是（）A、同一方向B、不同方向C、相反方向D、以上都有可能D3.平行投影中的光线是()A．平行的B．聚成一点的C．不平行的D．向四面八方发散DA4.正方形在太阳光下的投影不可能是()A．正方形B．一条线段C．矩形D．三角形5.下列四幅图形中，表示两颗小树在同一时刻阳光下的影子的图形可能是()ABCDD6、小明在操场上练习双杠时，在练习的过程中他发现在地上双杠的两横杠的影子（）A.相交B.平行C.垂直D.无法确定7、球的正投影是()(A)圆面．(B)椭圆面．(C)点．(D)圆环.BA6.下列投影是平行投影的是（）A.太阳光下窗户的影子B.台灯下书本的影子C.在手电筒照射下纸片的影子D.路灯下行人的影子AD7.下列投影中属于中心投影的是（）A.阳光下跑动的运动员的影子B.阳光下木杆的影子C.阳光下汽车的影子D.路灯下行人的影子7.物体在光线照射下，在地面或墙壁上留下的影子叫做它的_________．8．手电筒、路灯的光线可以看成是从_________发出的，它们所形成的投影是_________投影，而太阳光线所形成的投影是_________投影．投影中心投影平行同一点3.下面两幅图分别是两棵小树在同一时刻的影子.你能判断出哪幅图是在灯光下形成的，哪幅图是在太阳光下形成的吗？【答案】左图是在太阳光下形成的，右图是在灯光下形成的区别联系平行投影平行的投射线都是物体在光线的照射下，在某个平面内形成的影子.(即都是投影)中心投影从一点出发的投射线课堂小结作业：1、练习册29.1.1（1）2、习题29.1（1,2）
