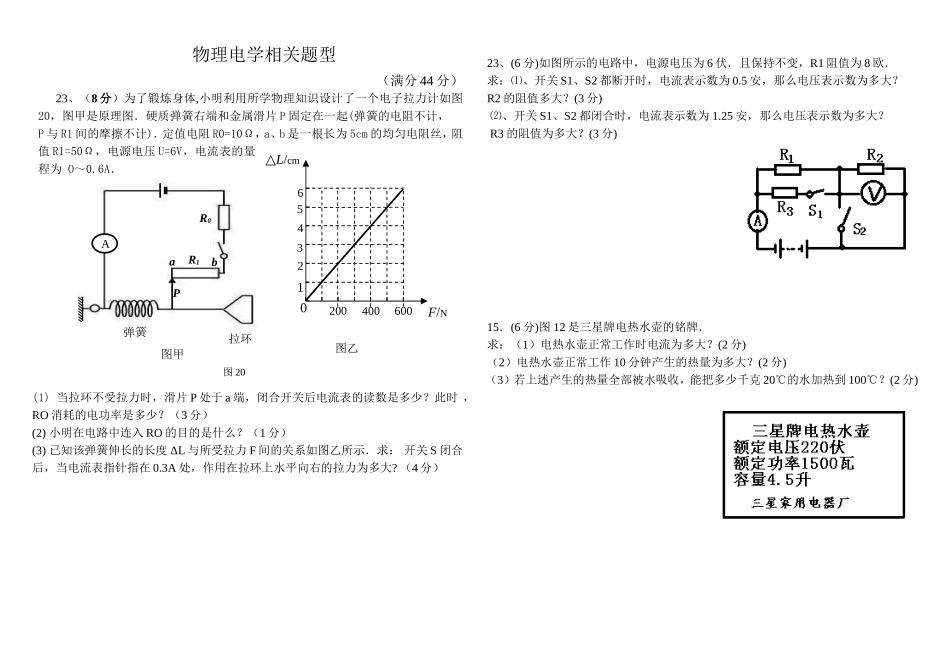

物理电学相关题型（满分44分）23、（8分）为了锻炼身体,小明利用所学物理知识设计了一个电子拉力计如图20，图甲是原理图．硬质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计，P与R1间的摩擦不计)．定值电阻R0=10Ω，a、b是一根长为5cm的均匀电阻丝，阻值R1=50Ω，电源电压U=6V，电流表的量程为O～0.6A．(1)当拉环不受拉力时，滑片P处于a端，闭合开关后电流表的读数是多少？此时，RO消耗的电功率是多少？（3分）(2)小明在电路中连入RO的目的是什么？（1分）(3)已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示．求：开关S闭合后，当电流表指针指在0.3A处，作用在拉环上水平向右的拉力为多大?（4分）23、(6分)如图所示的电路中，电源电压为6伏．且保持不变，R1阻值为8欧．求：⑴、开关S1、S2都断开时，电流表示数为0.5安，那么电压表示数为多大？R2的阻值多大？(3分)⑵、开关S1、S2都闭合时，电流表示数为1.25安，那么电压表示数为多大？R3的阻值为多大？(3分)15．(6分)图12是三星牌电热水壶的铭牌．求：（1）电热水壶正常工作时电流为多大？(2分)（2）电热水壶正常工作10分钟产生的热量为多大？(2分)（3）若上述产生的热量全部被水吸收，能把多少千克20℃的水加热到100℃？(2分)A拉环弹簧R0R1baP图甲200400600654321F/N△L/cm0图乙图2038(8分).电子式电能表已开始走进千家万户，如下图为某电子式电能表的表盘。(1)请解释表盘上“220V”、“10A”字样的含义。(2分)(2)使用该电能表的电路最多可让几只“PZ220～100”的灯泡同时正常发光?(2分)(3)表盘上“imp／kW·h”是电子式电能表的一个重要参数“脉冲输出”的单位，其数值表示耗电1kW·h表盘上指示灯闪烁的次数。若某用电器单独接在该电能表上，用电器正常工作5min，指示灯闪烁了160次，则5min内该用电器消耗的电能为多少?该用电器的额定功率是多大?(4分)22.(4分)一个标有"220V、440W"的吹风机，已知吹风机线圈的电阻为20Ω，当吹风机工作时接在220V的家庭电路中.求:(1)5min分钟电流做了多少功？(2分)(2)有多少电能转变成热能？(2分)39．(6分)如图14所示，小灯泡上标有“5欧，0.5A’字样，变阻器R2的阻值范围为0－10欧，电源电压保持不变．求：⑴、开关S闭合后，移动滑片P使变阻器连入电路的电阻为4欧时，小灯泡正常发光，则电源电压为多大？(3分)⑵、把滑动变阻器的滑片移到右端时，小灯泡的实际功率为多大？(3分)图1425．(6分)如图l2所示是小李家的部分电路，灯L上标有“220V40w”。他将电阻丝电阻为40欧的电热水壶插入插座，发现烧开满壶水需要5min，电热水壶的电阻丝产生的热量为3×105J。若灯丝和电阻丝的电阻均不随温度变化，求：(1)火线与零线间的实际电压为多少?(2)开关S闭合时，灯L的实际功率是多少?
