一、用途螺杆钻具是造斜、扭方位、侧钻施工必不可少的工具
直井作业也常用到
二、结构螺杆钻具由旁通阀、马达、万向轴、传动轴和旋转钻头短节组成
近几年，研制出了不同弯曲角的弯螺杆，有单弯、同向双弯、异向双弯等
三、工作原理螺杆钻具是靠循环钻井液的动能转化为旋转钻头破碎岩石的机械能的一种井下动力钻具
钻井泵排除的钻井液流经旁通阀进入马达，在马达的进出口形成一定的压力差，推动马达的转子旋转，并将扭矩通过万向轴和传动轴传递给钻头，实现钻进的目的
四、技术参数（以北石厂螺杆为例）1、螺杆钻具型号表示方法（表22）C5LZ172*7
0II-DKWFG其中“C”表示：马达形式（C-长马达、D-短马达、K-空气或泡沫马达省略-常规马达）“5”表示：转子头数“LZ”表示：螺杆钻具产品代号“172”表示：螺杆钻具规格（外径,mm）“7

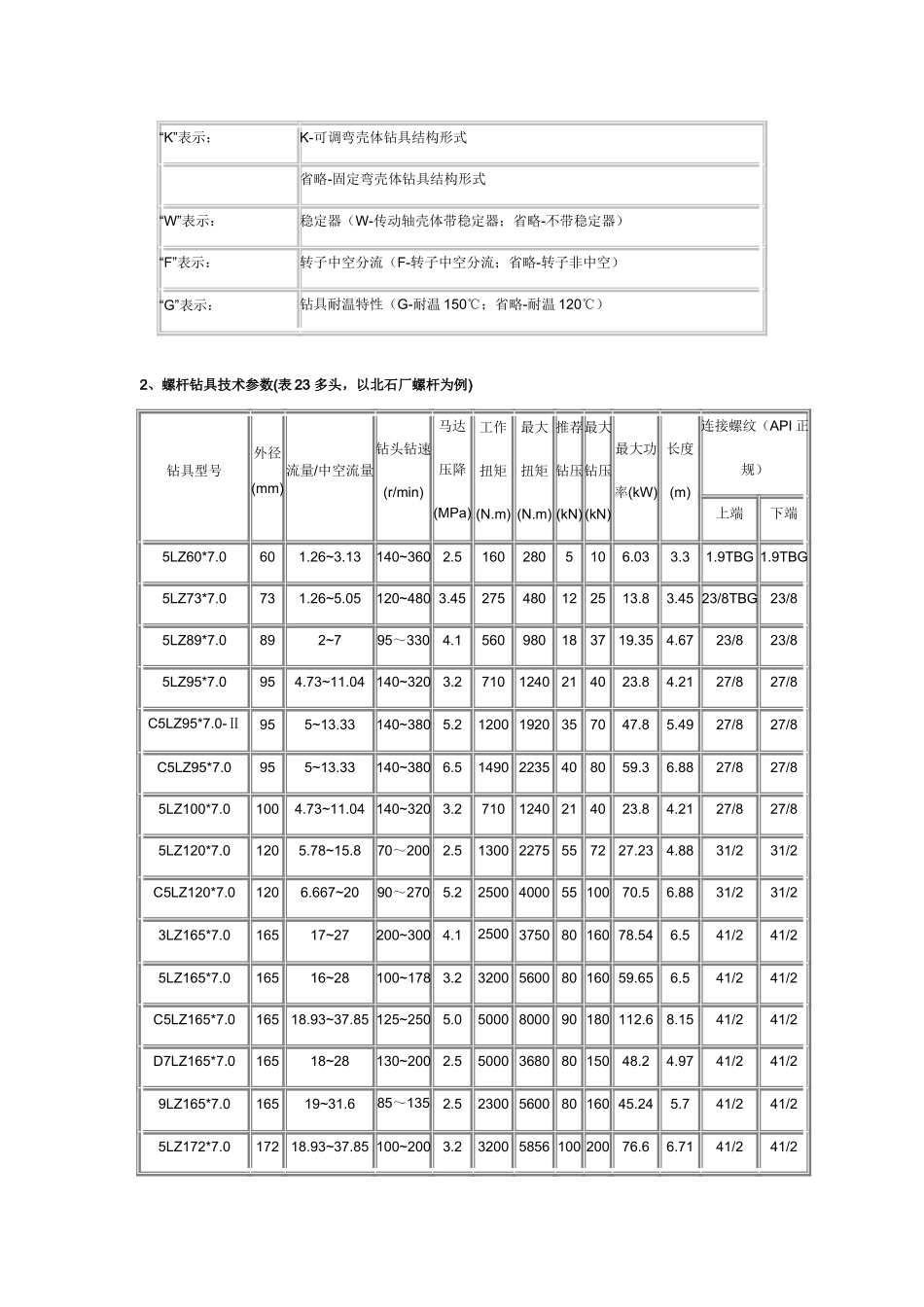

0”表示：允许使用的转子水眼压降（MPa）“II”表示：产品改进次数“D”表示：弯钻具弯角形式:D-单弯（弯接头或弯壳体）P-大偏移距同向双弯（弯接头+单弯壳体）T-同向双弯S-异向双弯（DTU）J-铰接钻具K-可调弯壳体无-直钻具“K”表示：K-可调弯壳体钻具结构形式省略-固定弯壳体钻具结构形式“W”表示：稳定器（W-传动轴壳体带稳定器；省略-不带稳定器）“F”表示：转子中空分流（F-转子中空分流；省略-转子非中空）“G”表示：钻具耐温特性（G-耐温150℃；省略-耐温120℃）2、螺杆钻具技术参数(表23多头，以北石厂螺杆为例)钻具型号外径(mm)流量/中空流量钻头钻速(r/min)马达压降(MPa)工作扭矩(N
m)最大扭矩(N
m)推荐钻压(kN)最大钻压(kN)最大功率(kW)长度(m)连接螺纹（API正规）上端下端5LZ60*7
13140~3602
51602805106
9TBG5LZ73*7
