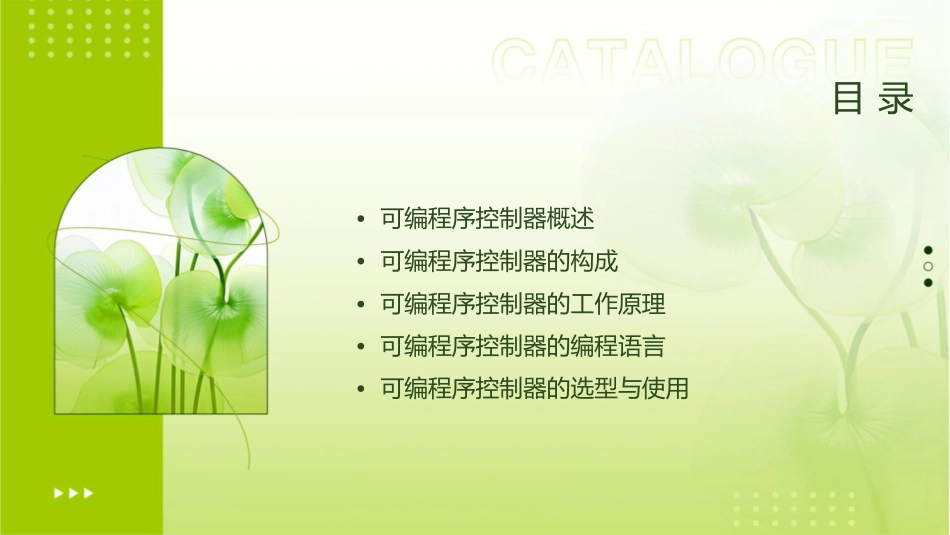

可编程序控制器的构成及工作原理课件目录•可编程序控制器概述•可编程序控制器的构成•可编程序控制器的工作原理•可编程序控制器的编程语言•可编程序控制器的选型与使用PART01可编程序控制器概述可编程序控制器的定义与特点总结词可编程控制器是一种工业自动化控制系统，具有编程简单、可靠性高、抗干扰能力强等特点。详细描述可编程序控制器（PLC）是一种专门为工业环境设计的电子设备，通过预先编程的控制逻辑来实现对各种输入信号的处理和控制，输出信号驱动执行机构实现工业过程的自动化。PLC具有编程简单、可靠性高、抗干扰能力强、适应性强等优点，广泛应用于各种工业领域。可编程序控制器的发展历程总结词可编程序控制器经历了从继电器控制、晶体管控制、集成电路控制到微处理器控制的发展历程。详细描述可编程序控制器的发展历程可以追溯到20世纪50年代的继电器控制时代，随着电子技术的发展，逐渐演变为晶体管控制、集成电路控制，直到20世纪70年代初出现了基于微处理器的可编程序控制器。随着技术的不断进步，PLC的功能和性能不断提升，逐渐成为工业自动化控制系统的主流。可编程序控制器的应用领域要点一要点二总结词详细描述可编程序控制器广泛应用于制造业、电力、交通、化工等领域。可编程序控制器在工业自动化领域应用广泛，涉及制造业、电力、交通、化工等多个领域。在制造业中，PLC用于控制生产线的自动化生产；在电力系统中，PLC用于实现发电、输电、配电等过程的自动化控制；在交通领域，PLC用于控制交通信号灯、轨道交通等；在化工领域，PLC用于实现化学反应过程的自动化控制。PART02可编程序控制器的构成中央处理器单元01中央处理器单元是可编程序控制器的核心部分，负责执行用户程序中的指令，处理输入信号，并控制输出信号。02它通常包括运算器、控制器和寄存器等组件，用于实现逻辑运算、算术运算、计数、定时等功能。存储器存储器是可编程序控制器中用于存储数据和程序的部件。它分为随机存取存储器（RAM）和只读存储器（ROM）两种类型。RAM用于存储运行时数据，而ROM用于存储固件和程序。输入/输出接口输入/输出接口是可编程序控制器与外部设备进行通信的桥梁。输入接口用于接收来自外部设备的信号，而输出接口用于向外部设备发送信号。这些接口通常采用继电器、晶体管或双向可控硅等电子元件实现。电源电源是可编程序控制器的能源供应部件，用于提供稳定的直流电。它通常采用开关电源或线性电源，以确保控制器正常工作。编程设备及软件编程设备及软件是用于编写、调试和监控可编程序控制器程序的工具。编程设备可以是个人计算机或专用编程器，而软件则包括编程软件、监控软件和调试软件等。这些工具使得用户可以方便地编写和修改控制器程序，并实时监控控制器的工作状态。PART03可编程序控制器的工作原理扫描技术扫描技术是可编程序控制器的基本工作原理之一，它是指PLC通过顺序扫描输入状态和数据，然后根据用户程序进行逻辑运算和数据处理，最后再顺序输出控制信号的过程。在扫描技术中，PLC按照固定的扫描速度逐一扫描输入端子，读取输入状态和数据，并将这些状态和数据存储在内部存储器中。然后根据用户程序对输入状态和数据进行处理，生成相应的控制信号，最后再逐一输出到输出端子，驱动外部设备。VS循环执行循环执行是指PLC在完成一次扫描后，会重新开始新的扫描周期，不断重复执行扫描过程。循环执行是可编程序控制器的重要特点之一，它保证了PLC能够连续不断地监测和控制外部设备。在循环执行中，PLC会不断重复扫描输入状态和数据、用户程序处理、输出控制信号的过程，从而实现对外部设备的实时监测和控制。同时，PLC还会根据需要调整扫描速度和循环周期，以满足不同的控制需求。I/O处理I/O处理是指可编程序控制器对输入/输出信号的处理。可编程序控制器通过输入端子接收外部设备的状态和数据，通过输出端子输出控制信号，实现对外部设备的控制。在I/O处理中，可编程序控制器会对输入信号进行滤波、去抖动等处理，以确保输入状态的准确性。同时，可编程序控制器还会对输出信号进行缓冲、驱动等处理，以确保输出控制信号能够有效地驱动外部...
