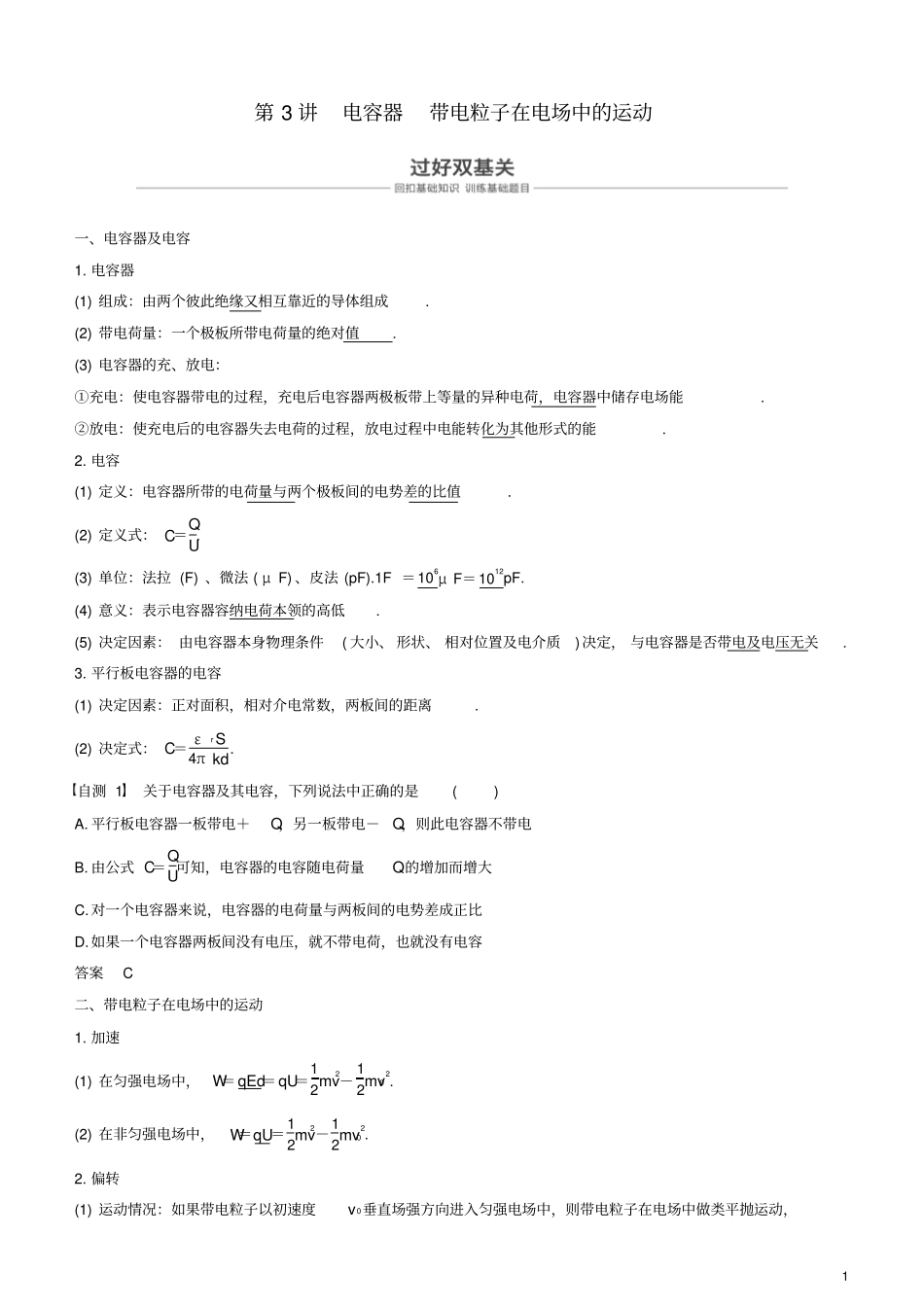

1第3讲电容器带电粒子在电场中的运动一、电容器及电容1.电容器(1)组成：由两个彼此绝缘又相互靠近的导体组成.(2)带电荷量：一个极板所带电荷量的绝对值.(3)电容器的充、放电：①充电：使电容器带电的过程，充电后电容器两极板带上等量的异种电荷，电容器中储存电场能.②放电：使充电后的电容器失去电荷的过程，放电过程中电能转化为其他形式的能.2.电容(1)定义：电容器所带的电荷量与两个极板间的电势差的比值.(2)定义式：C＝QU.(3)单位：法拉(F)、微法(μF)、皮法(pF).1F＝106μF＝1012pF.(4)意义：表示电容器容纳电荷本领的高低.(5)决定因素：由电容器本身物理条件(大小、形状、相对位置及电介质)决定，与电容器是否带电及电压无关.3.平行板电容器的电容(1)决定因素：正对面积，相对介电常数，两板间的距离.(2)决定式：C＝εrS4πkd.自测1关于电容器及其电容，下列说法中正确的是()A.平行板电容器一板带电＋Q，另一板带电－Q，则此电容器不带电B.由公式C＝QU可知，电容器的电容随电荷量Q的增加而增大C.对一个电容器来说，电容器的电荷量与两板间的电势差成正比D.如果一个电容器两板间没有电压，就不带电荷，也就没有电容答案C二、带电粒子在电场中的运动1.加速(1)在匀强电场中，W＝qEd＝qU＝12mv2－12mv02.(2)在非匀强电场中，W＝qU＝12mv2－12mv02.2.偏转(1)运动情况：如果带电粒子以初速度v0垂直场强方向进入匀强电场中，则带电粒子在电场中做类平抛运动，2如图1所示.图1(2)处理方法：将粒子的运动分解为沿初速度方向的匀速直线运动和沿电场力方向的匀加速直线运动.根据运动的合成与分解的知识解决有关问题.(3)基本关系式：运动时间t＝lv0，加速度a＝Fm＝qEm＝qUmd，偏转量y＝12at2＝qUl22mdv02，偏转角θ的正切值：tanθ＝vyv0＝atv0＝qUlmdv02.三、示波管1.示波管的构造①电子枪，②偏转电极，③荧光屏(如图2所示)图22.示波管的工作原理(1)YY′上加的是待显示的信号电压，XX′上是仪器自身产生的锯齿形电压，叫做扫描电压.(2)观察到的现象①如果在偏转电极XX′和YY′之间都没有加电压，则电子枪射出的电子沿直线运动，打在荧光屏中心，在那里产生一个亮斑.②若所加扫描电压和信号电压的周期相等，就可以在荧光屏上得到待测信号在一个周期内变化的稳定图象.自测2教材P39第3题先后让一束电子和一束氢核通过同一对平行板形成的偏转电场.进入时速度方向与板面平行，在下列两种情况下，分别求出离开时电子偏角的正切与氢核偏角的正切之比.(1)电子与氢核的初速度相同.(2)电子与氢核的初动能相同.答案见解析解析设加速电压为U0，偏转电压为U，带电粒子的电荷量为q、质量为m，垂直进入偏转电场的速度为v0，偏转电场两极板间距离为d、极板长为l，则：带电粒子在加速电场中加速运动，进入偏转电场时的初动能12mv02＝qU0，粒子在偏转电场中的加速度a＝qUdm，在偏转电场中运动的时间为t＝lv0，粒子离开偏转电场时沿电场力方向的速度vy＝at＝qUldmv0，粒子离开偏转电场时速度方向的偏转角的正切值tanθ＝vyv0＝qUldmv02.3(1)若电子与氢核的初速度相同，则tanθetanθH＝mHme.(2)若电子与氢核的初动能相同，则tanθetanθH＝1.命题点一平行板电容器的动态分析1.两类典型问题(1)电容器始终与恒压电源相连，电容器两极板间的电势差U保持不变.(2)电容器充电后与电源断开，电容器两极板所带的电荷量Q保持不变.2.动态分析思路(1)U不变①根据C＝QU＝εrS4πkd先分析电容的变化，再分析Q的变化.②根据E＝Ud分析场强的变化.③根据UAB＝E·d分析某点电势变化.(2)Q不变①根据C＝QU＝εrS4πkd先分析电容的变化，再分析U的变化.②根据E＝Ud＝4kπQεrS分析场强变化.例1(2016·全国卷Ⅰ·14)一平行板电容器两极板之间充满云母介质，接在恒压直流电源上.若将云母介质移出，则电容器()A.极板上的电荷量变大，极板间电场强度变大B.极板上的电荷量变小，极板间电场强度变大C.极板上的电荷量变大，极板间电场强度不变D.极板上的电荷量变小，极板间电场强度不变答案D解析由C＝εrS4πkd可知，当将云母介质移出时，εr变小，电容器的电容C变小；因为电容器接在恒压直流电源上，故U不变，根据Q＝CU可知，当C减小...
