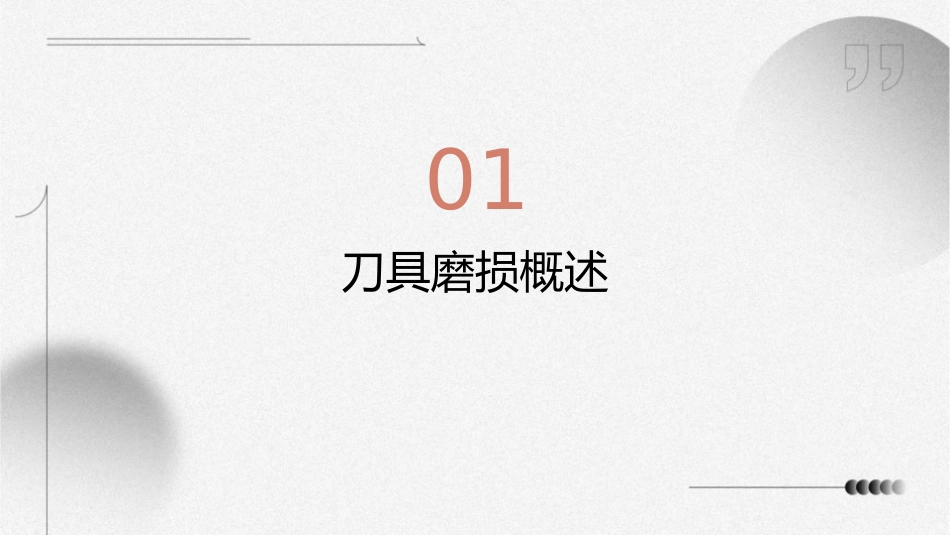

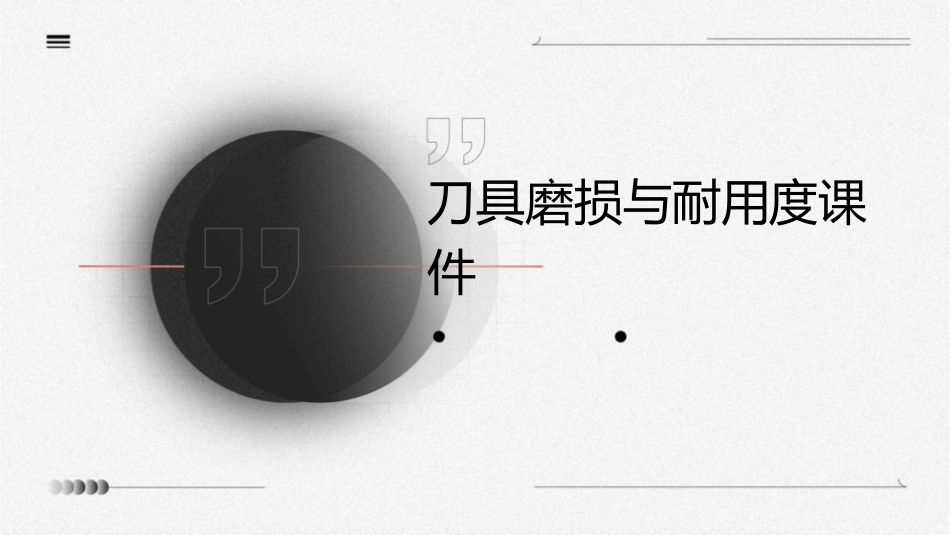

刀具磨损与耐用度课件•刀具磨损检测与控制•案例分析01刀具磨损概述刀具磨损定义刀具磨损是切削过程中，由于受到切削力、切削热等因素的作用，使刀具材料的性能发生变化，导致刀具的几何形状、物理性能和化学成分发生改变的现象。刀具磨损是一个复杂的过程，涉及到多个因素，如切削参数、切削材料、刀具材料和刀具结构等。刀具磨损类型010203前刀面磨损后刀面磨损边界磨损切削过程中，切削热和切削力作用于前刀面，导致前刀面材料损失，形成月牙洼。切削过程中，后刀面与已加工表面发生摩擦，导致后刀面材料损失，形成后刀面磨损。切削过程中，切屑与刀具边界处产生剧烈摩擦，导致边界处材料损失，形成边界磨损。刀具磨损原因切削参数切削材料切削速度、进给量、背吃刀量等切削参数的选择对刀具磨损具有重要影响。不同材料的切削特性不同，对刀具的磨损也有所不同。刀具材料刀具结构刀具材料的硬度、韧性、耐磨性等性能对刀具磨损有直接影响。刀具的几何形状、角度、断屑槽等结构因素对刀具磨损也有重要影响。02刀具磨损过程初期磨损阶段刀具表面粗糙度迅速减小。切削力逐渐增大，但切削温度较低。切削刃发生微小崩刃。正常磨损阶段刀具表面粗糙度缓慢减小，切削切削力维持稳定，切削温度适中。刀具耐用度较高，适用于大部分刃微崩。切削加工。急剧磨损阶段刀具表面粗糙度急剧减小，切削刃明显崩刃。切削力显著增大，切削温度升高。刀具磨损严重，容易造成工件表面质量下降和刀具崩刃。03刀具耐用度刀具耐用度定义01刀具耐用度是指刀具在使用过程中保持其切削性能和几何形状的能力，通常以刀具寿命来表示。02刀具寿命是指刀具从开始切削到磨损失效所经历的时间或切削的工件数量。刀具耐用度影响因素切削参数刀具材料工件材料切削液切削液的种类、浓度、流量等对刀具的冷却和润滑效果，进而影响刀具耐用度。切削速度、进给量、背吃刀量等切削参数对刀具耐用度有显著影响。刀具材料的硬度、抗弯强度、热稳定性等性能工件材料的硬度、韧性、热导率等物理性能影响刀具的磨损和耐用度。对刀具耐用度有直接影响。提高刀具耐用度的方法选择合适的刀具材料使用切削液选用具有高硬度、高抗弯强度和高热稳定性的刀具材料，如硬质合金、陶瓷等。选用合适的切削液，保持充分的冷却和润滑，有助于降低刀具温度，减少磨损。优化切削参数强化刀具热处理合理调整切削速度、进给量、背吃刀量等切削参数，以降低切削力和切削热，减轻刀具磨损。通过合理的热处理工艺，提高刀具材料的硬度和抗弯强度，增强刀具的耐磨性。04刀具磨损检测与控制刀具磨损检测方法直接观察法测量工具法通过直接观察刀具的表面状况，判断刀具磨损程度。使用测量工具对刀具的几何尺寸进行测量，以确定刀具磨损情况。切削力监测法切削温度监测法通过监测切削过程中的切削力变化，判断刀具磨损状况。通过监测切削过程中的切削温度变化，判断刀具磨损状况。在线监测技术声学监测技术振动监测技术利用声学传感器监测切削过程中的声音变化，判断刀具磨损状况。通过监测切削过程中的振动变化，判断刀具磨损状况。光学监测技术无线传感器网络技术利用光学传感器监测切削过程中的切削刃状态，判断刀具磨损状况。将多个传感器集成在一个网络中，实现远程在线监测刀具磨损状况。刀具磨损控制策略优化切削参数选择合适刀具材料通过调整切削速度、进给速度和切削深度等参数，降低刀具磨损速度。根据不同的切削条件和加工材料，选择具有优异耐磨性和韧性的刀具材料。使用切削液定期更换刀具合理使用切削液可以降低切削温度，减少刀根据刀具磨损情况，定期更换刀具以确保加工质量和效率。具磨损。05案例分析案例一：切削参数对刀具耐用度的影响切削速度对刀具耐用度的影响1切削速度过快会导致刀具磨损加剧，降低刀具耐用度。适当降低切削速度可以延长刀具使用寿命。进给量对刀具耐用度的影响进给量过大会增加切削力，加速刀具磨损。适当减小进给量可以有效提高刀具的耐用度。23切削深度对刀具耐用度的影响切削深度过大会导致切削力增大，加剧刀具磨损。合理选择切削深度，有利于提高刀具的耐用度。案例二：切削液对刀具磨损的影响切削液的...
