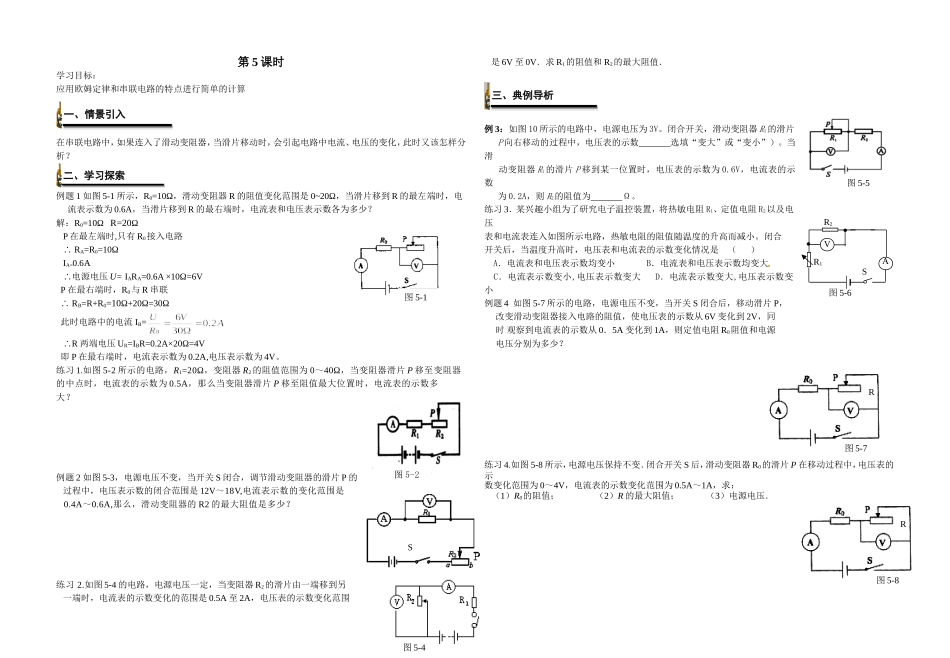

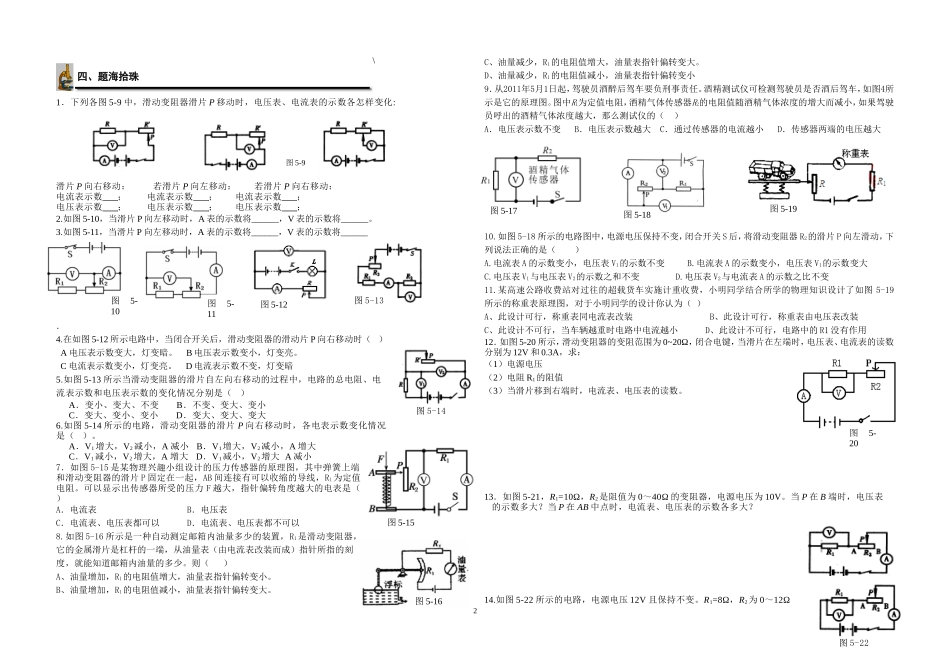

图5-7R图5-5第5课时学习目标：应用欧姆定律和串联电路的特点进行简单的计算在串联电路中，如果连入了滑动变阻器，当滑片移动时，会引起电路中电流、电压的变化，此时又该怎样分析？例题1如图5-1所示，R0=10Ω，滑动变阻器R的阻值变化范围是0~20Ω，当滑片移到R的最左端时，电流表示数为0.6A，当滑片移到R的最右端时，电流表和电压表示数各为多少？解：R0=10ΩR=20ΩP在最左端时,只有R0接入电路∴RA=R0=10ΩIA=0.6A∴电源电压U=IARA=0.6A×10Ω=6VP在最右端时，R0与R串联∴RB=R+R0=10Ω+20Ω=30Ω此时电路中的电流IB=R∴两端电压UR=IBR=0.2A×20Ω=4V即P在最右端时，电流表示数为0.2A,电压表示数为4V。练习1.如图5-2所示的电路，R1=20Ω，变阻器R2的阻值范围为0～40Ω，当变阻器滑片P移至变阻器的中点时，电流表的示数为0.5A，那么当变阻器滑片P移至阻值最大位置时，电流表的示数多大？例题2如图5-3，电源电压不变，当开关S闭合，调节滑动变阻器的滑片P的过程中，电压表示数的闭合范围是12V～18V,电流表示数的变化范围是0.4A～0.6A,那么，滑动变阻器的R2的最大阻值是多少？练习2.如图5-4的电路，电源电压一定，当变阻器R2的滑片由一端移到另一端时，电流表的示数变化的范围是0.5A至2A，电压表的示数变化范围是6V至0V．求R1的阻值和R2的最大阻值．例3：如图10所示的电路中，电源电压为3V。闭合开关，滑动变阻器R1的滑片P向右移动的过程中，电压表的示数选填“变大”或“变小”）。当滑动变阻器R1的滑片P移到某一位置时，电压表的示数为0.6V，电流表的示数为0.2A，则R2的阻值为Ω。练习3．某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。闭合开关后，当温度升高时，电压表和电流表的示数变化情况是（）A．电流表和电压表示数均变小B．电流表和电压表示数均变大C．电流表示数变小,电压表示数变大D．电流表示数变大,电压表示数变小例题4如图5-7所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0．5A变化到1A，则定值电阻R0阻值和电源电压分别为多少？练习4.如图5-8所示，电源电压保持不变．闭合开关S后，滑动变阻器R0的滑片P在移动过程中，电压表的示数变化范围为0～4V，电流表的示数变化范围为0.5A～1A，求：（1）R0的阻值；（2）R的最大阻值；（3）电源电压．一、情景引入二、学习探索三、典例导析1图5-1图5-2图5-3S图5-8R图5-4R2AVR1图5-6S图5-16\1．下列各图5-9中，滑动变阻器滑片P移动时，电压表、电流表的示数各怎样变化:滑片P向右移动：若滑片P向左移动：若滑片P向右移动：电流表示数；电流表示数；电流表示数；电压表示数；电压表示数；电压表示数；2.如图5-10，当滑片P向左移动时，A表的示数将______，V表的示数将______。3.如图5-11，当滑片P向左移动时，A表的示数将______，V表的示数将______．4.在如图5-12所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A电压表示数变大，灯变暗。B电压表示数变小，灯变亮。C电流表示数变小，灯变亮。D电流表示数不变，灯变暗5.如图5-13所示当滑动变阻器的滑片自左向右移动的过程中，电路的总电阻、电流表示数和电压表示数的变化情况分别是（）A．变小、变大、不变B．不变、变大、变小C．变大、变小、变小D．变大、变大、变大6.如图5-14所示的电路，滑动变阻器的滑片P向右移动时，各电表示数变化情况是（）。A．V1增大，V2减小，A减小B．V1增大，V2减小，A增大C．V1减小，V2增大，A增大D．V1减小，V2增大A减小7．如图5-15是某物理兴趣小组设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间连接有可以收缩的导线，R1为定值电阻。可以显示出传感器所受的压力F越大，指针偏转角度越大的电表是（）A．电流表B．电压表C．电流表、电压表都可以D．电流表、电压表都不可以8.如图5-16所示是一种自动测定邮箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能...
