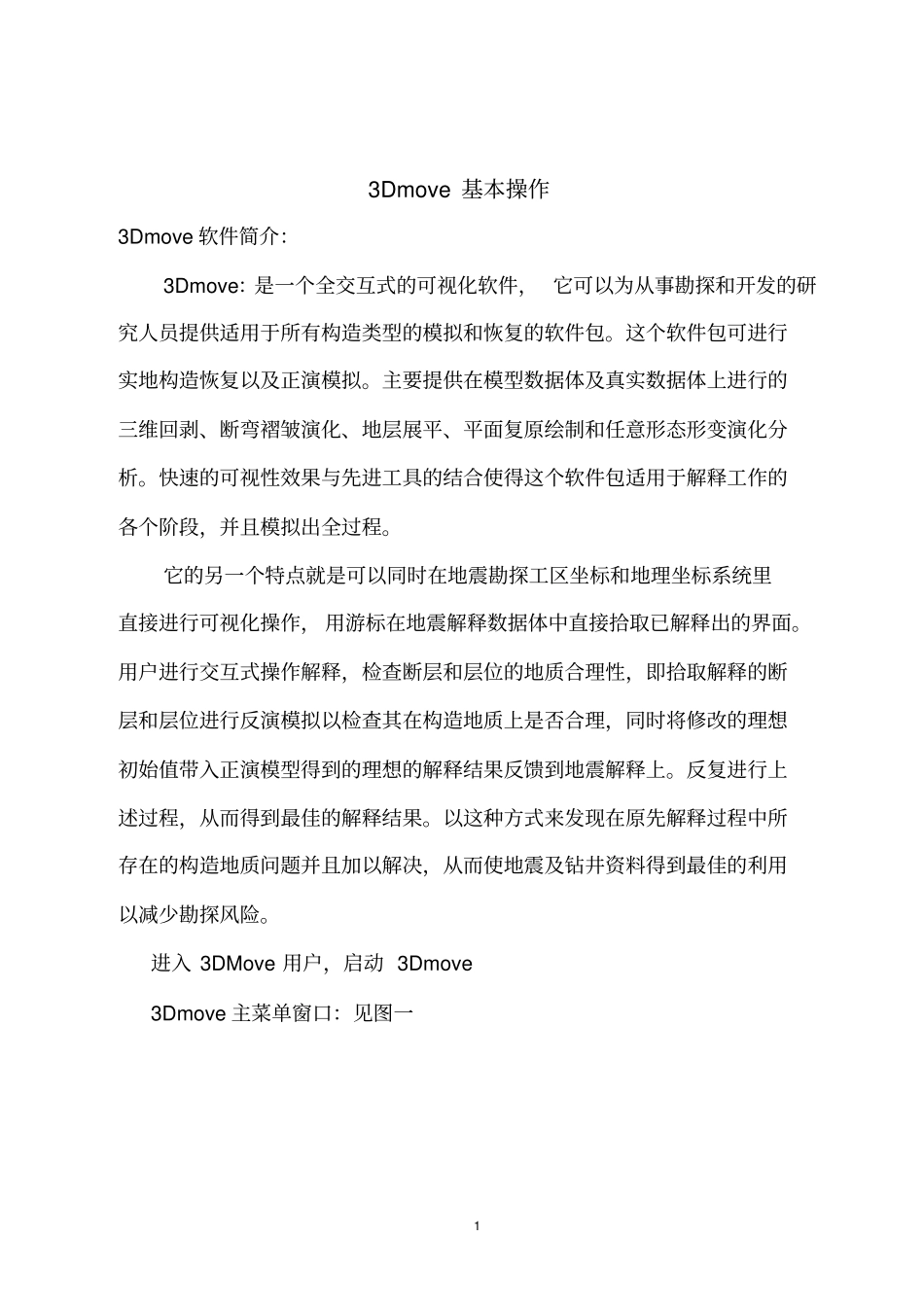

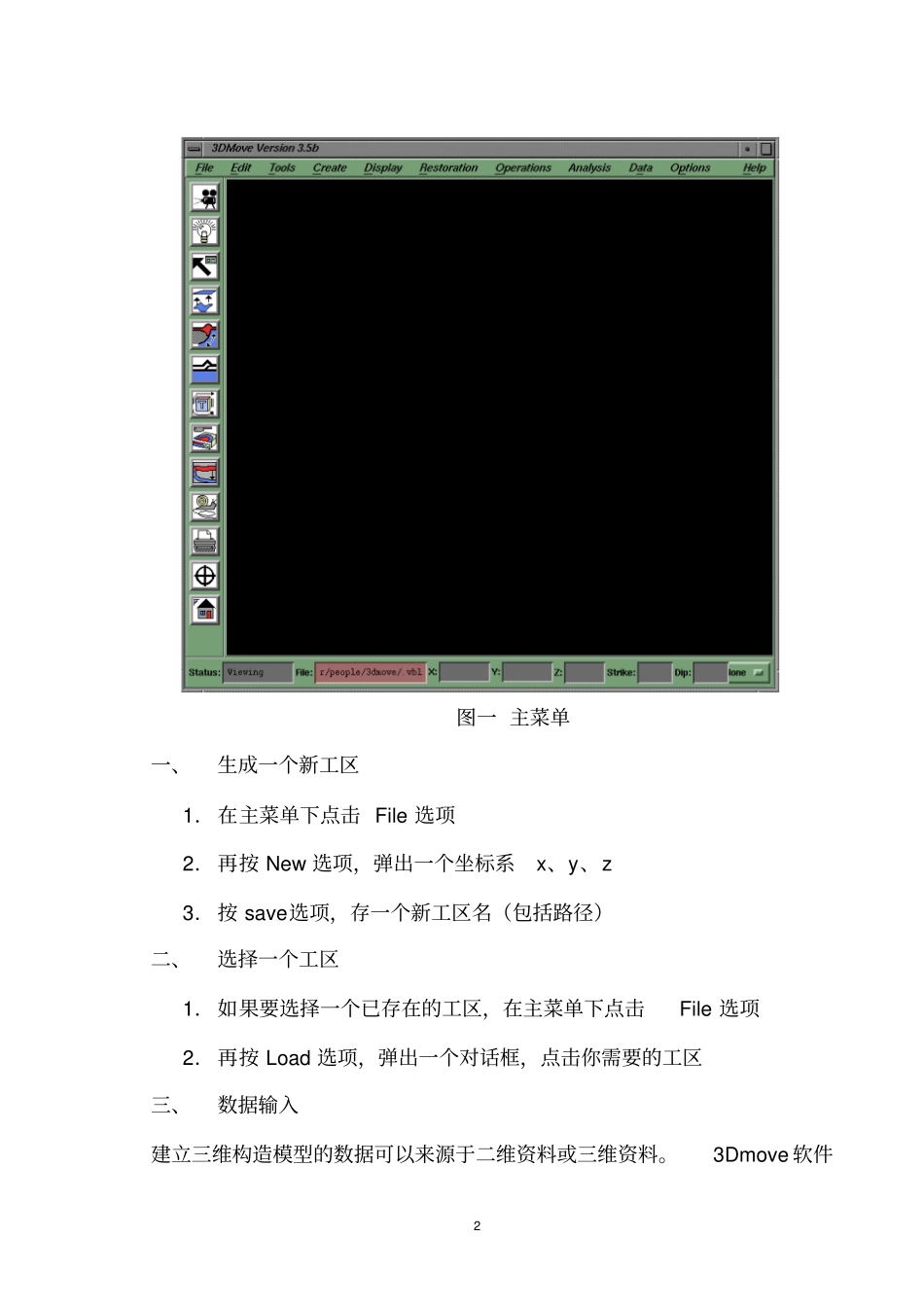

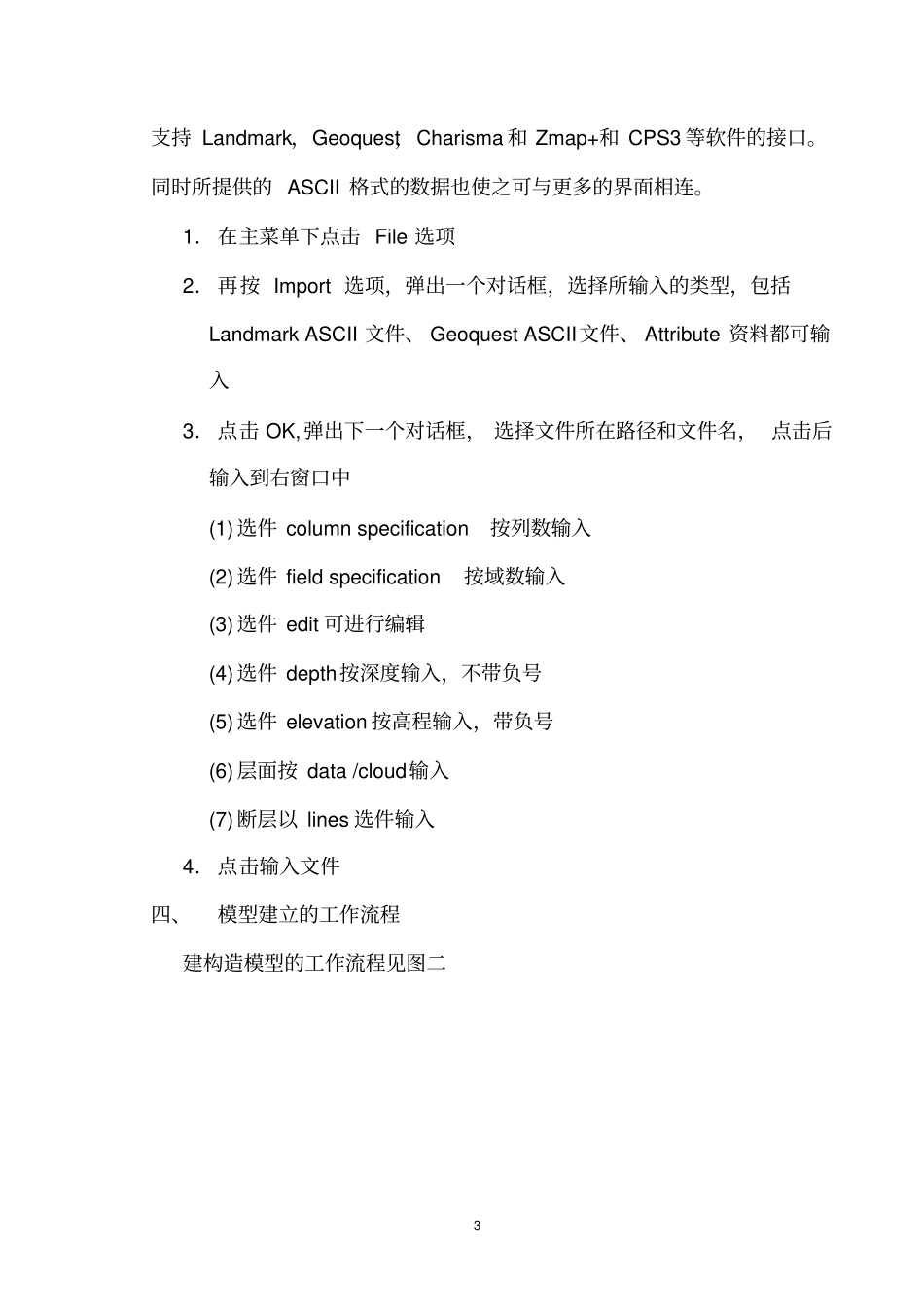

13Dmove基本操作3Dmove软件简介：3Dmove：是一个全交互式的可视化软件，它可以为从事勘探和开发的研究人员提供适用于所有构造类型的模拟和恢复的软件包。这个软件包可进行实地构造恢复以及正演模拟。主要提供在模型数据体及真实数据体上进行的三维回剥、断弯褶皱演化、地层展平、平面复原绘制和任意形态形变演化分析。快速的可视性效果与先进工具的结合使得这个软件包适用于解释工作的各个阶段，并且模拟出全过程。它的另一个特点就是可以同时在地震勘探工区坐标和地理坐标系统里直接进行可视化操作，用游标在地震解释数据体中直接拾取已解释出的界面。用户进行交互式操作解释，检查断层和层位的地质合理性，即拾取解释的断层和层位进行反演模拟以检查其在构造地质上是否合理，同时将修改的理想初始值带入正演模型得到的理想的解释结果反馈到地震解释上。反复进行上述过程，从而得到最佳的解释结果。以这种方式来发现在原先解释过程中所存在的构造地质问题并且加以解决，从而使地震及钻井资料得到最佳的利用以减少勘探风险。进入3DMove用户，启动3Dmove3Dmove主菜单窗口：见图一2图一主菜单一、生成一个新工区1．在主菜单下点击File选项2．再按New选项，弹出一个坐标系x、y、z3．按save选项，存一个新工区名（包括路径）二、选择一个工区1．如果要选择一个已存在的工区，在主菜单下点击File选项2．再按Load选项，弹出一个对话框，点击你需要的工区三、数据输入建立三维构造模型的数据可以来源于二维资料或三维资料。3Dmove软件3支持Landmark，Geoquest，Charisma和Zmap+和CPS3等软件的接口。同时所提供的ASCII格式的数据也使之可与更多的界面相连。1．在主菜单下点击File选项2．再按Import选项，弹出一个对话框，选择所输入的类型，包括LandmarkASCII文件、GeoquestASCII文件、Attribute资料都可输入3．点击OK,弹出下一个对话框，选择文件所在路径和文件名，点击后输入到右窗口中(1)选件columnspecification按列数输入(2)选件fieldspecification按域数输入(3)选件edit可进行编辑(4)选件depth按深度输入，不带负号(5)选件elevation按高程输入，带负号(6)层面按data/cloud输入(7)断层以lines选件输入4．点击输入文件四、模型建立的工作流程建构造模型的工作流程见图二4图二工作流程五、显示和目标的选取显示功能可以用来显示整个模型和所选取的模型的局部。它包括如下具体功能：见图三的工具5图三显示工具1、网格框架及网状显示2、平面及Gourand阴影面显示3、透明视觉效果4、轮廓线及点显示5、选择部分的显示与隐藏6、体积空间显示7、轴坐标及其注释的显示与隐藏8、显示网络9、改变网格间隙10、重新显示模型网络11、照明工具箱：光源、颜色、强度和色调12、透视或正投影13、罗盘方位显示6三维显示功能提供了使用鼠标来旋转、移动和放大缩小的功能，可以从任意角度来进行观察整个模型。主要以透视或正投影方式进行显示。六、测量工具箱图四测量工具测量工具箱为用户提供长度、面积及体积测量工具，同时还可以测量所有目标及所选目标的倾向、走向。模型中组成要素之间的连续的倾伏角也可以通过计算得到。73DMove培训3DMove的功能（用于拉张盆地、挤压盆地、走滑及倒转构造）：1.快速直观三维平衡分析，验证地震解释结果；2.三维动态恢复，对地层演化史进行正演及反演3.正演每一历史时期构造发育中应变大小及方向4.预测裂缝发育区、裂缝密度及方向3DFractureGenerator(三维裂缝发育)1.原生裂缝在后期构造运动中的改造2.次生裂缝在后期构造运动中的产生、发育及走向3.原生裂缝及次生裂缝在后期构造运动中产生的裂缝连通体系4.用井及野外资料作为约束条件控制裂缝隙产生及发育3D--MOVE主菜单包括11个下拉菜单元：File、Edit、Tools、Creat、Display、Restoration、Operations、Analysis、Data、Options、HelpFile—工区的建立、装载、插入，文件的输入、输出等功能Edit—层位的拷贝、删除、重采样、分离、合并等功能Tools—拾取窗口、选择窗口、传输窗口、采样、曲率滤波等功能Create—由点建面、由线建面、由面建体、扩展层面、焊接层面、产生球体、方体、椭园体、产生面等功能Display—...
