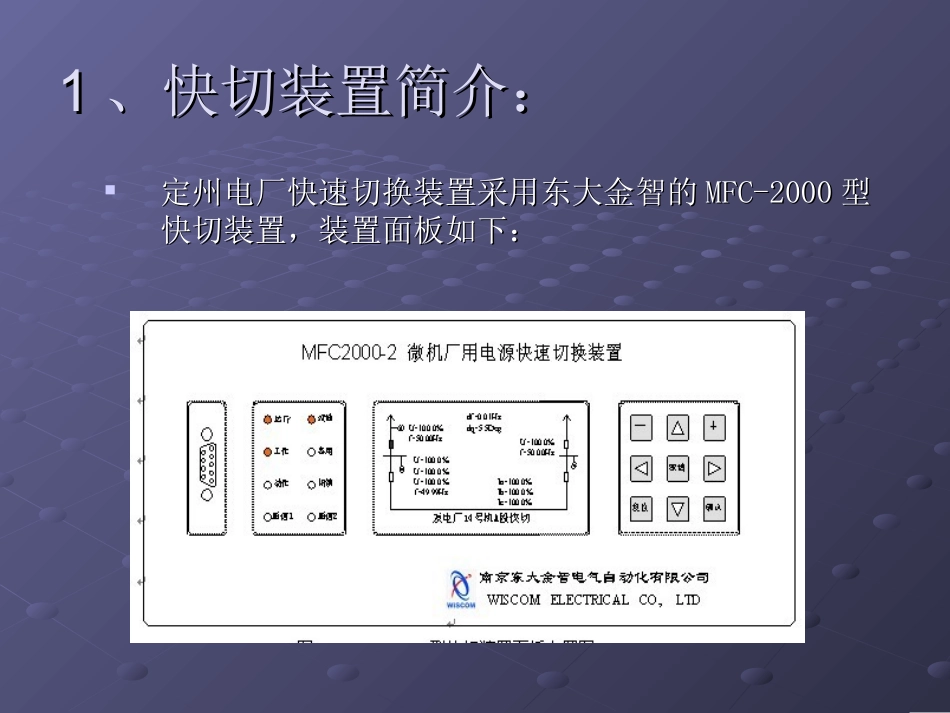

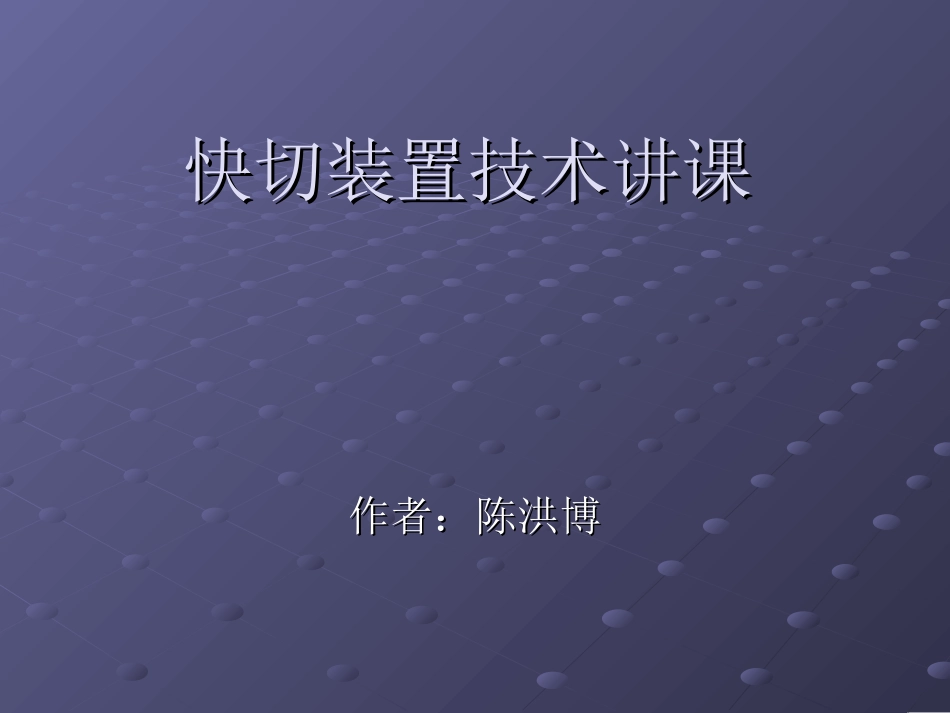

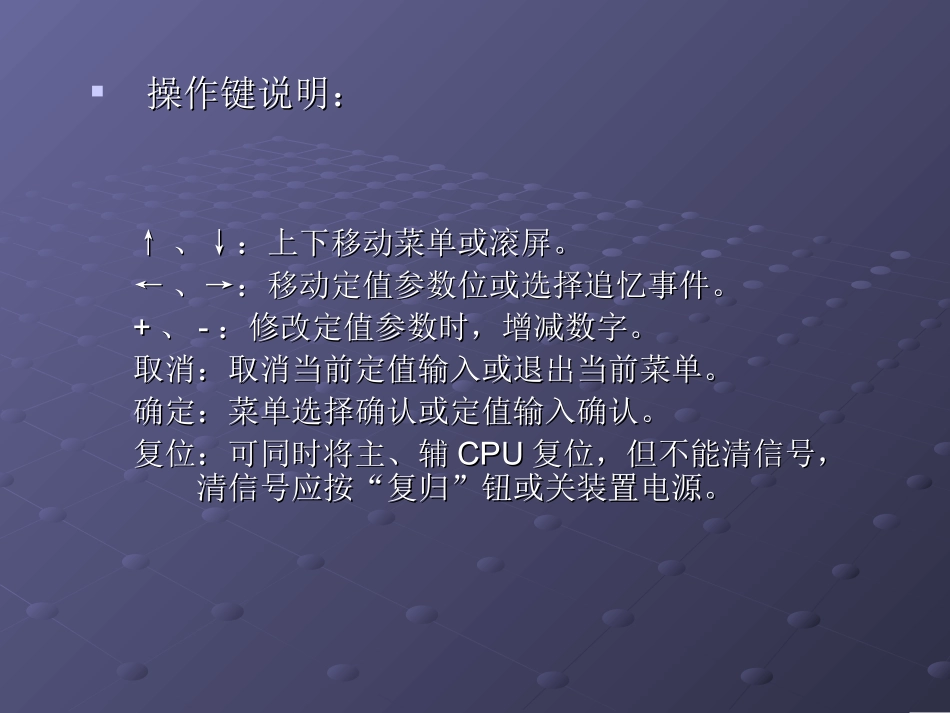

快切装置技术讲课快切装置技术讲课作者:陈洪博作者:陈洪博11、快切装置简介:、快切装置简介:定州电厂快速切换装置采用东大金智的定州电厂快速切换装置采用东大金智的MFC-2000MFC-2000型型快切装置,装置面板如下:快切装置,装置面板如下:↑↑、↓:上下移动菜单或滚屏。、↓:上下移动菜单或滚屏。←←、→:移动定值参数位或选择追忆事件。、→:移动定值参数位或选择追忆事件。++、、--:修改定值参数时,增减数字。:修改定值参数时,增减数字。取消:取消当前定值输入或退出当前菜单。取消:取消当前定值输入或退出当前菜单。确定:菜单选择确认或定值输入确认。确定:菜单选择确认或定值输入确认。复位:可同时将主、辅复位:可同时将主、辅CPUCPU复位,但不能清信号,复位,但不能清信号,清信号应按“复归”钮或关装置电源。清信号应按“复归”钮或关装置电源。操作键说明:操作键说明:↑↑、↓:上下移动菜单或滚屏。指示灯共有、↓:上下移动菜单或滚屏。指示灯共有88个,分别为:个,分别为:运行:装置处于正常运行状态时,约每秒钟闪亮运行:装置处于正常运行状态时,约每秒钟闪亮33次,当处于闭锁次,当处于闭锁状态时,约每状态时,约每22秒钟闪亮秒钟闪亮11次。次。就地:亮时,表明手动切换操作只能在就地进行,否则,手动切换就地:亮时,表明手动切换操作只能在就地进行,否则,手动切换操作只能在远方进行。操作只能在远方进行。工作:工作电源开关合时亮。工作:工作电源开关合时亮。备用:备用电源开关合时亮。备用:备用电源开关合时亮。动作:表明装置刚进行过切换操作,复归后熄灭。动作:表明装置刚进行过切换操作,复归后熄灭。闭锁:表明装置处于闭锁状态,含装置闭锁及出口闭锁。闭锁:表明装置处于闭锁状态,含装置闭锁及出口闭锁。通信通信11:通信发送灯。用于装置与便携式电脑通信或与:通信发送灯。用于装置与便携式电脑通信或与DCSDCS通信。通信。通信通信22:通信接收灯。用于装置与便携式电脑通信或与:通信接收灯。用于装置与便携式电脑通信或与DCSDCS通信。通信。指示灯指示灯说明:说明:22、快切功能简介:、快切功能简介:正常切换:由手动启动,在正常切换:由手动启动,在DCSDCS系统或装置面板上(需专业人员)系统或装置面板上(需专业人员)均可进行。正常切换是双向的,可以由工作电源切向备用电源,也均可进行。正常切换是双向的,可以由工作电源切向备用电源,也可以由备用电源切向工作电源。正常切换有以下几种方式:可以由备用电源切向工作电源。正常切换有以下几种方式:并联自动:手动启动,若并联切换条件满足,装置先合备用(工并联自动:手动启动,若并联切换条件满足,装置先合备用(工作)开关,经一定延时后再自动跳开工作(备用)开关,如在这段作)开关,经一定延时后再自动跳开工作(备用)开关,如在这段延时内,刚合上的备用(工作)开关被跳开,则装置不再跳开工作延时内,刚合上的备用(工作)开关被跳开,则装置不再跳开工作(备用)开关。若启动后并联切换条件不满足,装置将闭锁发信,(备用)开关。若启动后并联切换条件不满足,装置将闭锁发信,并进入等待复归状态。并进入等待复归状态。并联半自动:手动启动,若并联切换条件满足,装置合上备用(工并联半自动:手动启动,若并联切换条件满足,装置合上备用(工作)开关,而跳开工作(备用)开关的操作由人工完成,若在规定作)开关,而跳开工作(备用)开关的操作由人工完成,若在规定的时间内,操作人员仍未跳开工作(备用)开关,装置将发出告警的时间内,操作人员仍未跳开工作(备用)开关,装置将发出告警信号。若启动后并联切换条件不满足,装置将闭锁发信,并进入等信号。若启动后并联切换条件不满足,装置将闭锁发信,并进入等待复归状态。待复归状态。正常同时切换:手动启动,先发跳工作(备用)开关命令,在切换正常同时切换:手动启动,先发跳工作(备用)开关命令,在切换条件满足时,发合备用(工作)开关命令。若要保证先分后合,可条件满足时,发合备用(工作)开关命令。若要保证先分后合,可在合闸命令前加一定延时。快速...
