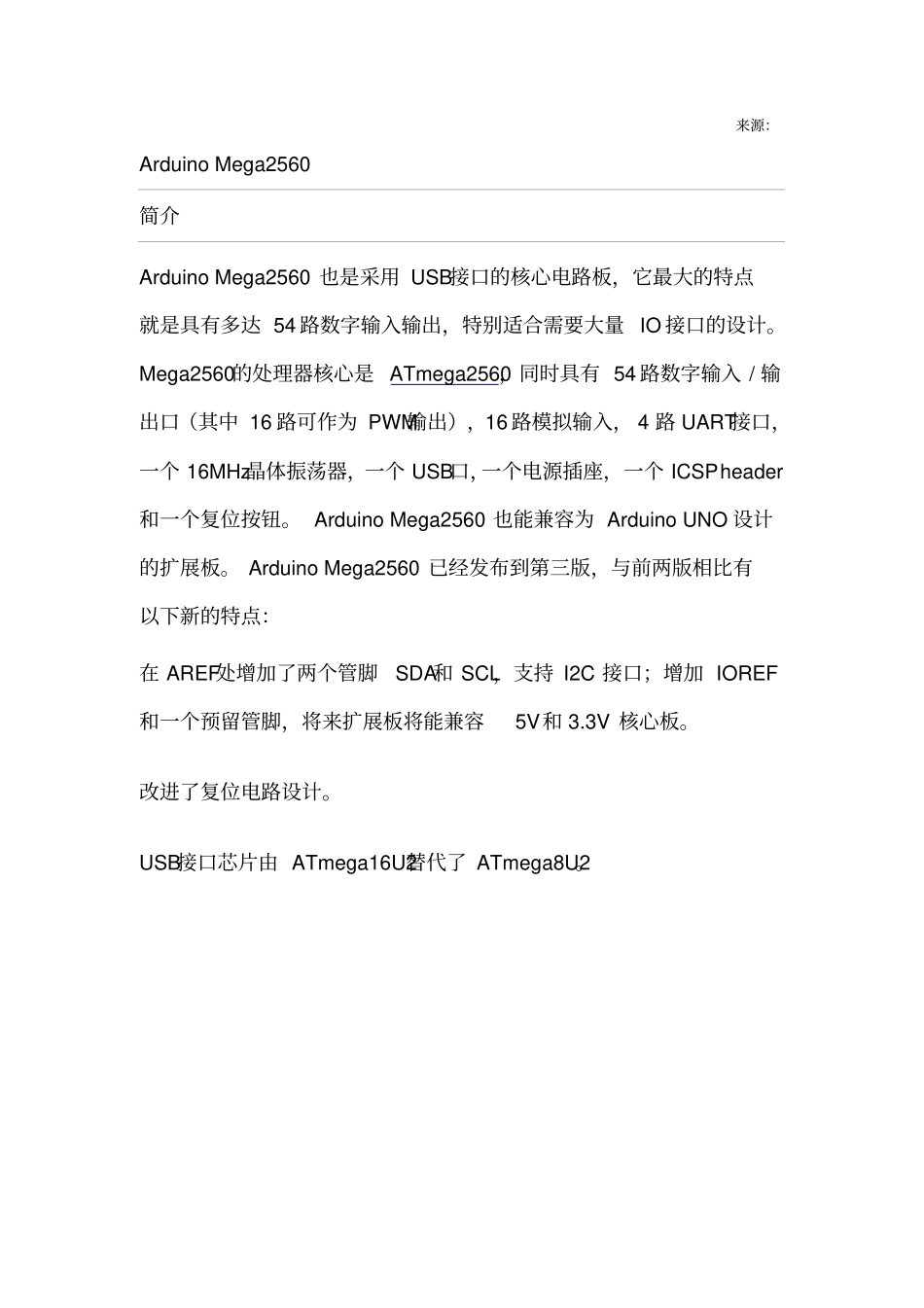

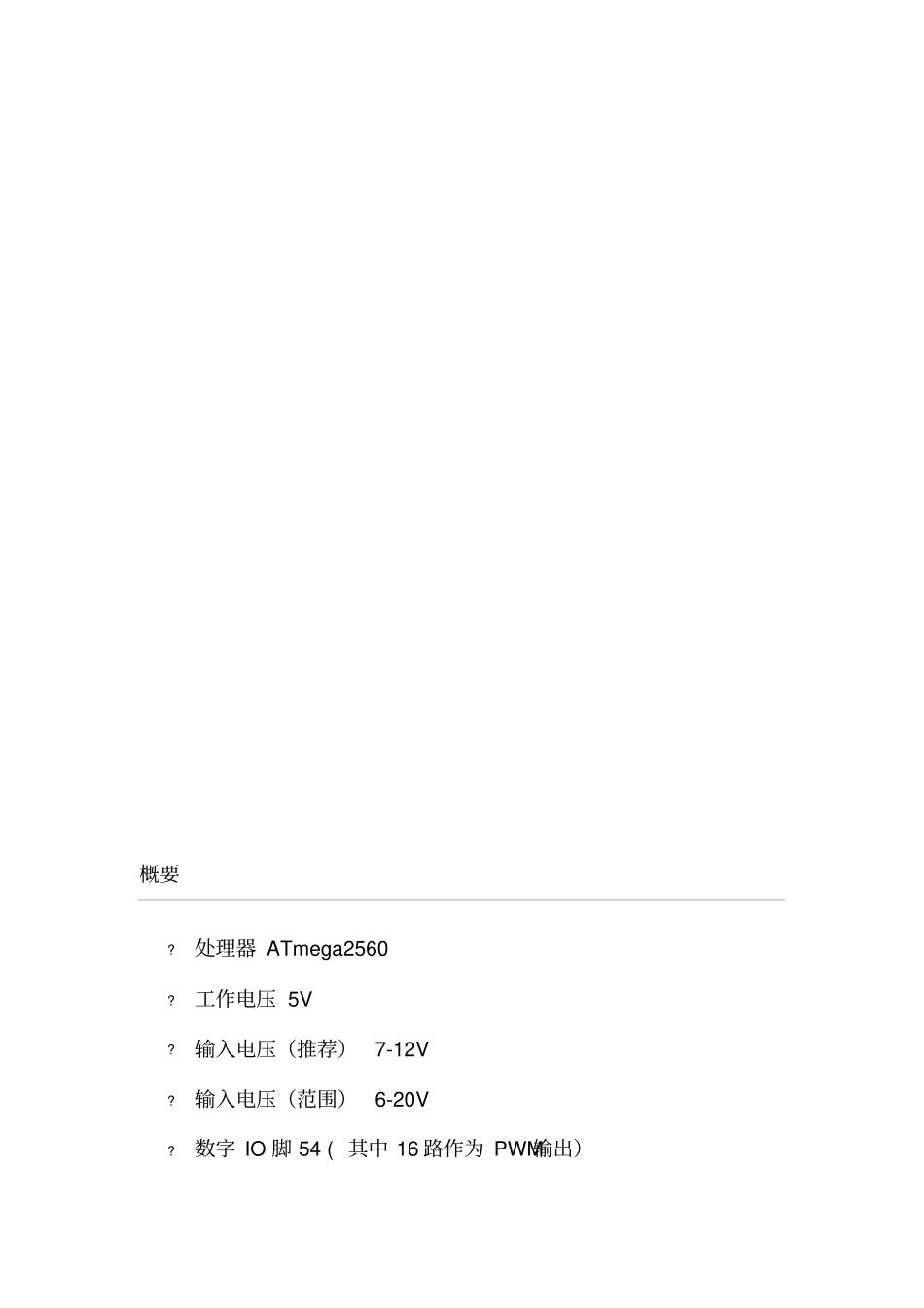

来源：ArduinoMega2560简介ArduinoMega2560也是采用USB接口的核心电路板，它最大的特点就是具有多达54路数字输入输出，特别适合需要大量IO接口的设计。Mega2560的处理器核心是ATmega2560，同时具有54路数字输入/输出口（其中16路可作为PWM输出），16路模拟输入，4路UART接口，一个16MHz晶体振荡器，一个USB口，一个电源插座，一个ICSPheader和一个复位按钮。ArduinoMega2560也能兼容为ArduinoUNO设计的扩展板。ArduinoMega2560已经发布到第三版，与前两版相比有以下新的特点：在AREF处增加了两个管脚SDA和SCL，支持I2C接口；增加IOREF和一个预留管脚，将来扩展板将能兼容5V和3.3V核心板。改进了复位电路设计。USB接口芯片由ATmega16U2替代了ATmega8U2。概要?处理器ATmega2560?工作电压5V?输入电压（推荐）7-12V?输入电压（范围）6-20V?数字IO脚54(其中16路作为PWM输出）?模拟输入脚16?IO脚直流电流40mA?3.3V脚直流电流50mA?FlashMemory256KB（ATmega328，其中8KB用于bootloader）?SRAM8KB?EEPROM4KB?工作时钟16MHz电路图和PCB?电路图?硬件设计文件（Eagle文件）?引脚图电源ArduinoMega2560可以通过3种方式供电，而且能自动选择供电方式?外部直流电源通过电源插座供电。?电池连接电源连接器的GND和VIN引脚。?USB接口直接供电。电源引脚说明?VIN---当外部直流电源接入电源插座时，可以通过VIN向外部供电；也可以通过此引脚向Mega2560直接供电；VIN有电时将忽略从USB或者其他引脚接入的电源。?5V---通过稳压器或USB的5V电压，为UNO上的5V芯片供电。?3.3V---通过稳压器产生的3.3V电压，最大驱动电流50mA。?GND---地脚。存储器ATmega2560包括了片上256KBFlash，其中8KB用于Bootloader。同时还有8KBSRAM和4KBEEPROM。输入输出1.14路数字输入输出口：工作电压为5V，每一路能输出和接入最大电流为40mA。每一路配置了20-50K欧姆内部上拉电阻（默认不连接)。除此之外，有些引脚有特定的功能?4路串口信号：串口0---0(RX)and1(TX);串口1---19(RX)and18(TX);串口2---17(RX)and16(TX);串口3---15(RX)and14(TX)。其中串口0与内部ATmega8U2USB-to-TTL芯片相连，提供TTL电压水平的串口接收信号。?6路外部中断：2(中断0)，3(中断1)，18(中断5)，19(中断4)，20(中断3)，and21(中断2)。触发中断引脚，可设成上升沿、下降沿或同时触发。?14路脉冲宽度调制PWM（0--13）：提供14路8位PWM输出。?SPI（53(SS)，51(MOSI)，50(MISO)，52(SCK)）：SPI通信接口。?LED（13号）：Arduino专门用于测试LED的保留接口，输出为高时点亮LED，反之输出为低时LED熄灭。2.16路模拟输入：每一路具有10位的分辨率（即输入有1024个不同值），默认输入信号范围为0到5V，可以通过AREF调整输入上限。除此之外，有些引脚有特定功能?TWI接口（20（SDA）和21（SCL））：支持通信接口（兼容I2C总线）。3.AREF：模拟输入信号的参考电压。4.Reset：信号为低时复位单片机芯片。通信接口1.串口：ATmega2560内置的4路UART可以与外部实现串口通信；ATmega16U2可以访问串口0实现USB上的虚拟串口。2.TWI（兼容I2C）接口：3.SPI接口：下载程序?ArduinoMega2560上的ATmega2560已经预置了bootloader程序，因此可以通过Arduino软件直接下载程序到Mega2560中，参见[[]]。?可以直接通过Mega2560上ICSPheader直接下载程序到ATmega2560，参见[[]]。?ATmega16U2的Firmware（固件）也可以通过DFU工具升级，参见[[]]。物理特征ArduinoMega2560的最大尺寸为4x2.1inches。注意要点?ArduinoMega2560上USB口附近有一个可重置的保险丝，对电路起到保护作用。当电流超过500mA是会断开USB连接。?ArduinoMega2560提供了自动复位设计，可以通过主机复位。这样通过Arduino软件下在程序到Mega2560中软件可以自动复位，不需要在复位按钮。在印制板上丝印"RESETEN"处可以使能和禁止该功能。?ArduinoMega2560的设计与ArduinoUSB接口标准版的设计完全兼容，因此用于ArduinoUNO和之前系列的扩展板也可以用在ArduinoMega2560上。扩展阅读附件：ATmega2560-Arduino引脚图BelowisthepinmappingfortheAtmega2560.ThechipusedinArduino2560.TherearepinmappingstoAtmega8andAtm...
