三视图课件第课时张英凯VIP免费

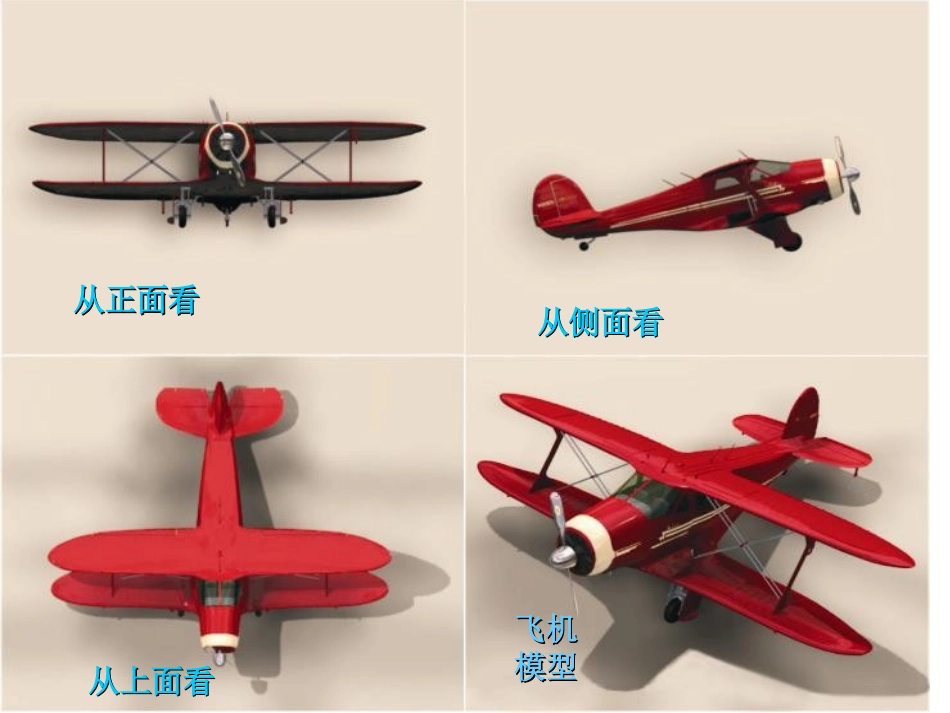

吉林省松原市宁江区朝阳中学数学组张英凯从正面看从正面看从侧面看从侧面看从上面看从上面看飞机飞机模型模型在生活中我们应从不同角度，多方面地去看待一件事物，分析一件事情。数学中我们只从三个不同方向看同一物体，所以，每一个物体都有三视图。下面我们讨论三视图的问题．图29.2-2是同一本书的三个不同的视图．你能说出这三个视图分别是从哪个方向观察这本书时得到的吗？如图，我们用三个互相垂直的平面（例如墙角处的三面墙壁）作为投影面．其中正对着我们的叫做正面．正面下方的叫做水平面，右边的叫做侧面．正面侧面水平面主视图俯视图左视图投影面一个物体（例如一个长方体）在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图（从前面看）；在水平面内得到的由上向下观察物体的视图，叫做俯视图（从上面看）在侧面内得到由左向右观察物体的视图，叫做左视图（从左面看）．三视图是主视图、俯视图、左视图的统称。它是从三个方向分别表示物体形状的一种常用视图.将三个投影面展开在一个平面内，得到这一物体的一张三视图.主视图主视图主视图俯视图左视图正面正面从上面看从上面看从正面看从正面看从左面看从左面看高长宽宽画视图时：主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等．在实际生活中人们经常遇到各类种物体，这些物体的现状虽然经常各不相同，但是它们一般是由一些基本几何体（柱体、锥体、球等）组合或切割而成的，因此会画、会看基本几何体的视图是非常必要的．三视图中，主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高，左视图与俯视图表示同一物体的宽，因此三个视图的大小是互相联系的，画三视图时，三个视图要放在正确的位置侧面水平面主视图俯视图左视图投影面主视图左视图俯视图长长高高宽相等从上面看从左面看从正面看主视图左视图俯视图你能画出下面几何体的三视图吗？3.在主视图正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”．例1画出图所示一些基本几何体的三视图．分析：画这些基本几何体的三视图时，要注意从三个方面观察它们，具体画法为：1.确定主视图的位置，画出主视图；2.在主视图正下方画出俯视图，注意与主视图“长对正”；圆柱主视图俯视图左视图三棱柱主视图俯视图左视图四棱锥主视图俯视图左视图球主视图俯视图左视图下图中物体形状可以看成什么样的几何体?圆锥从正面,侧面,上面看这个几何体,它的形状是什么样的?正面看:等腰三角形侧面看:等腰三角形上面看:圆你能画出三视图吗?主视图左视图俯视图圆锥三视图你能画出正方体和的三视图吗？主视图左视图俯视图想一想,再动手画一画：高平齐高平齐:主视图和左视图共同反映了物体上下方向的尺寸.主视图左视图俯视图长对正长对正:主视图和俯视图共同反映了物体左右方向的尺寸.你会画圆柱的三视图吗？试一试吧！试一试试一试主视图左视图俯视图宽相等宽相等:俯视图和左视图共同反映了物体前后方向的尺寸.画出如图4.2.7所示四棱锥的三视图。解：四棱锥的三视图如图4.2.8：主视图左视图俯视图4.2.74.2.8首页例2画出图所示的支架（一种小零件）的三视图．分析：支架的现状：由两个大小不等的长方体构成的组合体，画三视图时要注意这两个长方体的上下、前后位置关系．解：图是支架的三视图．主视图俯视图左视图例3图是一根钢管的直观图，画出它的三视图．分析：钢管有内外壁，从一定角度看它时，看不见内壁，为全面地反映立体图形的现状，画图时规定：看得见部分的轮廓线画成实线，因被其他部分遮挡而看不见部分的轮廓线画成虚线．解：图是钢管的三视图，其中的虚线表示钢管的内壁．主视图俯视图左视图1.画出如图所示的三棱柱的三视图（这个三柱上下底面是正三角形）．练习三棱柱主视图俯视图左视图2.画出半球和圆锥的三视图．半圆主视图俯视图左视图圆锥主视图俯视图左视图3.图中的立体图形可以看成由哪些基本几何体经过怎样的变化得到的？请你画出它的三视图。主视图俯视图左视图（4）画出下列几何体的三种试图：主视图俯视图左视图圆台圆台主视图左视图俯视图理一理:1、从正面看到...
