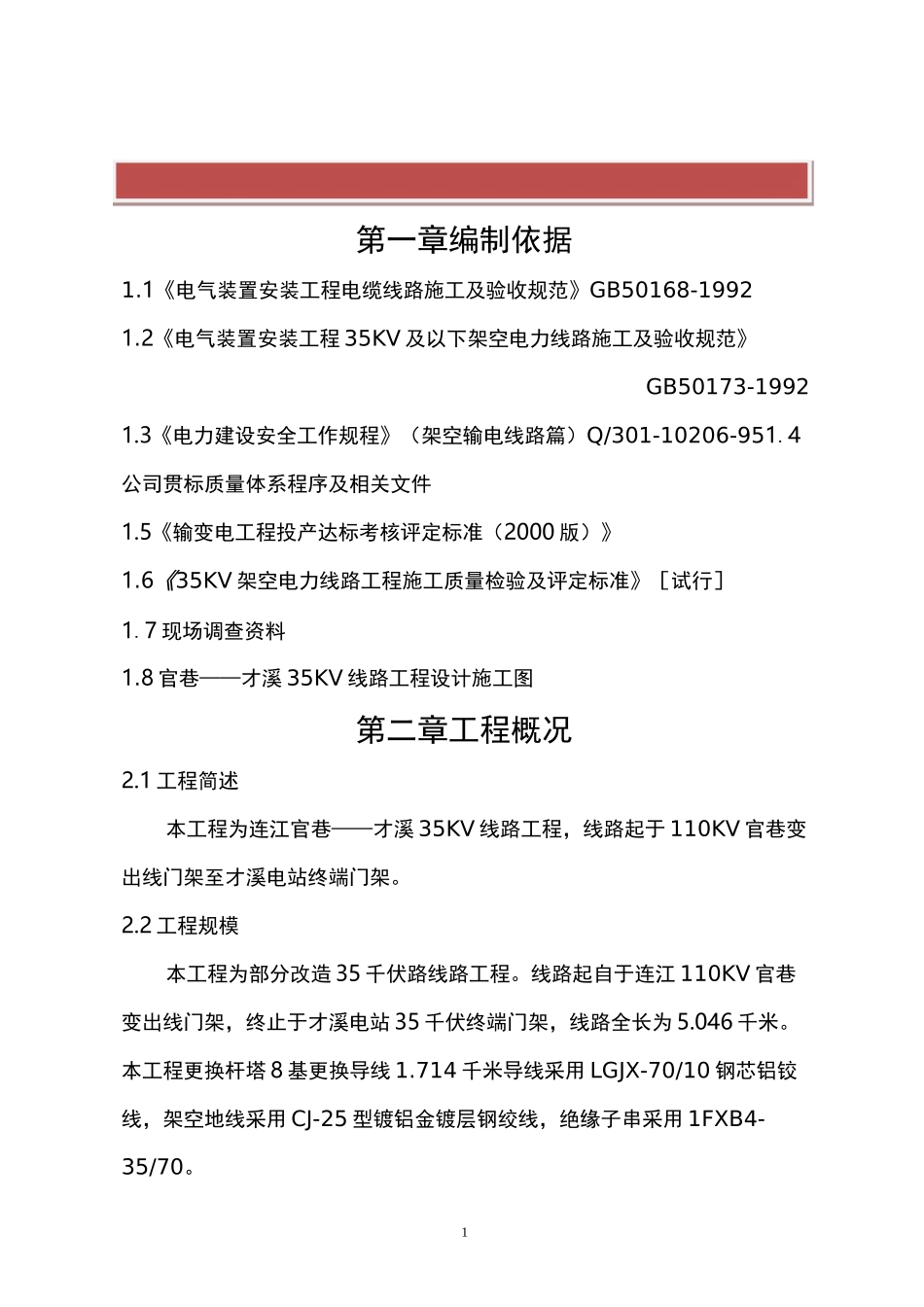

最新资料，word文档，可以自由编辑！!精品文档下载本页是封面，下载后可以删除!】1第一章编制依据1.1《电气装置安装工程电缆线路施工及验收规范》GB50168-19921.2《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB50173-19921.3《电力建设安全工作规程》（架空输电线路篇）Q/301-10206-951.4公司贯标质量体系程序及相关文件1.5《输变电工程投产达标考核评定标准（2000版）》1.6《35KV架空电力线路工程施工质量检验及评定标准》［试行］1.7现场调查资料1.8官巷——才溪35KV线路工程设计施工图第二章工程概况2.1工程简述本工程为连江官巷——才溪35KV线路工程，线路起于110KV官巷变出线门架至才溪电站终端门架。2.2工程规模本工程为部分改造35千伏路线路工程。线路起自于连江110KV官巷变出线门架，终止于才溪电站35千伏终端门架，线路全长为5.046千米。本工程更换杆塔8基更换导线1.714千米导线采用LGJX-70/10钢芯铝铰线，架空地线采用CJ-25型镀铝金镀层钢绞线，绝缘子串采用1FXB4-35/70。22．3地质及地貌状况1）地质：本工程地质大部分为岩石，少为松沙石、2）地形：本工程地形10%为平地，90%为山地。2．4交叉跨越情况表被跨越物名称单位数量备注10KV电力线次2380V电力线次村道次2公路次通讯线路次第三章施工现场组织结构3．1组织机构关系根据本工程的特点，为保证工程质量，确保工期，公司对本工程实行管理，由有关部门选派业务骨干，定时召开施工协调会，及时协调解决施工中遇到的物资供应、施工质量、施工进度等一系列实质性问题，认真填写施工日记。本工程组织机构如下：现场工作负责人：黄德忠安全员：兰明灵施工人员：吴有顺，李代宝，刘必东，兰金财，黄兴路，林文凯林文生，林大华3．2为了保证工程质量，我们将密切配合监理公司对本工程的施工全过程进行监理，监督本工程各道工序的工程质量，及时发现施工中存在的问题和不足之处，并提出处理、改进意见。公司项目部协调各部门按照公司质量保证体系正常运转，使施工中的每道工序每个环节处于受控之中。第四章施工方案4．1施工准备3线路施工需要多工种配合、多种设备同时投入，因此技术、材料、设备等各方面准备工作直接影响工程进度及工程质量，以下是本工程的准备工作项目表：工作代号准备工作内容责任者1设置管理机构、指挥部人员进场项目负责人2材料站的设定项目负责人3施工现场调查、联系施工驻点、公段现场负责人4制定材料、工器具设备调配计划和管理制度、安排运输项目及现场负责人5制定各种管理制度，劳力调配计划。建立通讯联络系统。做好后勤保障工作。工程项目部6研究图纸及设计文件、参加图纸会审，编制施工组织设计，施工说明及其它的技术、质量、安全文件。做施工技术交底和安全教育的准备工作。设计单位、送电部、监理单位，工程项目部4．2施工人员进场的培训教育全部施工人员在进入现场前，必须经过安全施工教育和技术安全交底以及文明施工的教育。同时进行当地治安管理的学习。4．3施工人员配置根据工程量和要求的施工工期，施工力量作如下配置：在工程施工期间计划投入1个施工班组，每组11人，其中施工班组项目负责人1人，现场负责人1人，安全员1人，技工8人。4．4架空线路基础1）线路复测及分坑：采用经纬仪视距法进行线路复测，杆塔基础分坑开挖前，应先按设计单位所定杆基桩位进行复测，复测时，顺线路方向两相邻杆塔中心桩间的距离，其误差应不大设计档距的1%；线路转角桩的角度值，用方向法复测时，对设计值的误差不大于130"。分坑采用经纬仪分坑法进行。2）土石方开挖时，对塔基采用人工开挖，减少对环境的破坏。如遇地质较差的基坑应采取在坑壁设档土板等措施，防止坑壁坍塌。4．5混凝土配合比试配：现场浇制砼在浇制前应根据实际拟用并经试验合格4的砂、石、水和水泥等材料，结合基本的技术要求的混凝土标号，并比其高10%-15%进行混凝土配合比设计和试配。4．6架线、紧线方法：本工程导线采用人工放线方法。导线及地线直线持续及耐张时接续采用液压连接。导地线架设采用机动绞磨或拖拉机绞磨收余线和紧线。紧线时应认真进行驰度观测，耐张段过牵引长充不能超过200mm。4．7附件安装：本工...
