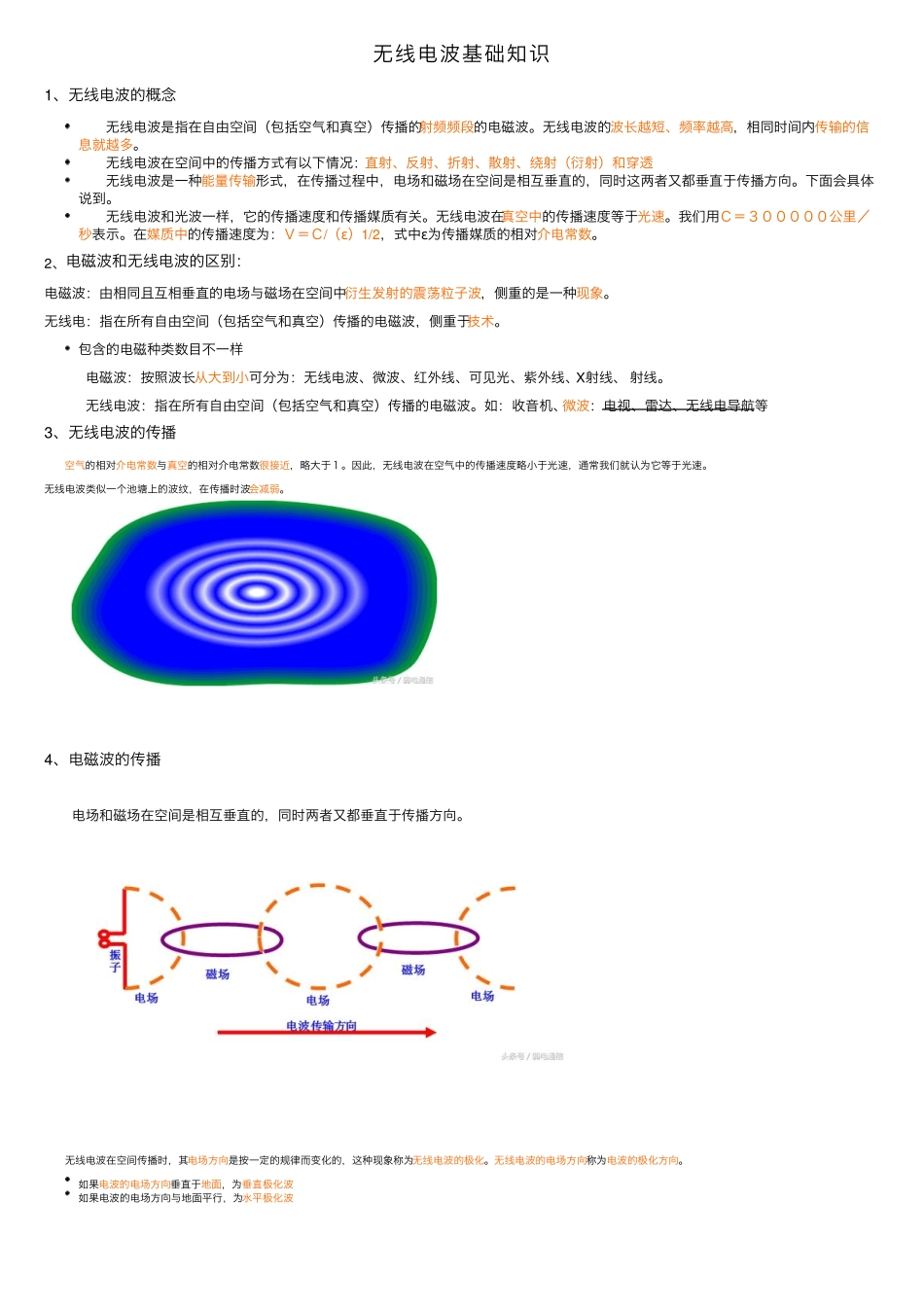

⽆线电波基础知识1、⽆线电波的概念⽆线电波是指在⾃由空间（包括空⽓和真空）传播的射频频段的电磁波。⽆线电波的波长越短、频率越⾼，相同时间内传输的信息就越多。⽆线电波在空间中的传播⽅式有以下情况：直射、反射、折射、散射、绕射（衍射）和穿透⽆线电波是⼀种能量传输形式，在传播过程中，电场和磁场在空间是相互垂直的，同时这两者⼜都垂直于传播⽅向。下⾯会具体说到。⽆线电波和光波⼀样，它的传播速度和传播媒质有关。⽆线电波在真空中的传播速度等于光速。我们⽤Ｃ＝３０００００公⾥／秒表⽰。在媒质中的传播速度为：Ｖ＝Ｃ/（ε）1/2，式中ε为传播媒质的相对介电常数。2、电磁波和⽆线电波的区别：电磁波：由相同且互相垂直的电场与磁场在空间中衍⽣发射的震荡粒⼦波，侧重的是⼀种现象。⽆线电：指在所有⾃由空间（包括空⽓和真空）传播的电磁波，侧重于技术。包含的电磁种类数⽬不⼀样电磁波：按照波长从⼤到⼩可分为：⽆线电波、微波、红外线、可见光、紫外线、X射线、射线。⽆线电波：指在所有⾃由空间（包括空⽓和真空）传播的电磁波。如：收⾳机、微波：电视、雷达、⽆线电导航等3、⽆线电波的传播空⽓的相对介电常数与真空的相对介电常数很接近，略⼤于１。因此，⽆线电波在空⽓中的传播速度略⼩于光速，通常我们就认为它等于光速。⽆线电波类似⼀个池塘上的波纹，在传播时波会减弱。4、电磁波的传播电场和磁场在空间是相互垂直的，同时两者⼜都垂直于传播⽅向。⽆线电波在空间传播时，其电场⽅向是按⼀定的规律⽽变化的，这种现象称为⽆线电波的极化。⽆线电波的电场⽅向称为电波的极化⽅向。如果电波的电场⽅向垂直于地⾯，为垂直极化波如果电波的电场⽅向与地⾯平⾏，为⽔平极化波5、⽆线电波的波长、频率和传播速度的关系λ＝Ｖ/ｆ在公式中，Ｖ为速度，单位为⽶/秒；ｆ为频率，单位为赫兹；λ为波长，单位为⽶。由上述关系式不难看出，同⼀频率的⽆线电波在不同的媒质中传播时，速度是不同的，因此波长也不⼀样。⽆线电波分布在3Hz到3000GHz之间，在这个频谱内划分为12个带。在不同的频段内的频率具有不同的传播特性：低频，传播损耗越⼩，覆盖距离越远，绕射能⼒越强。但是，低频段频率资源紧张，系统容量有限，因此主要应⽤于⼴播、电视、寻呼等系统。⾼频段频率资源丰富，系统容量⼤；但是频率越⾼，传播损耗越⼤，覆盖距离越近，绕射能⼒越弱。另外频率越⾼，技术难度越⼤，系统的成本也相应提⾼。移动通信系统选择所⽤频段要综合考虑覆盖效果和容量，UHF频段与其他频段相⽐，在覆盖效果和容量之间折衷的⽐较好，因此被⼴泛应⽤于移动通信领域。当然，随着⼈们对移动通信的需求越来越多，需要的容量越来越⼤，移动通信系统必然要向⾼频段发展。6、电波的多径传播直射波和反射波：⽬前；应⽤最⼴泛绕射波：损耗⽐较⼤；对流反射波：受天⽓影响；电离层反射波：传输的距离最远。电波除了直接传播外，遇到障碍物，例如，⼭丘、森林、地⾯或楼房等⾼⼤建筑物，还会产⽣反射。因此，到达接收天线的超短波不仅有直射波，还有反射波，这种现象就叫多径传输。由于多途径传播使得信号场强分布相当复杂，波动很⼤；也由于多径传输的影响，会使电波的极化⽅向发⽣变化，因此，有的地⽅信号场强增强，有的地⽅信号场强减弱。另外，不同的障碍物对电波的反射能⼒也不同。例如：钢筋⽔泥建筑物对超短波的反射能⼒⽐砖墙强。我们应尽量避免多径传输效应的影响。同时可采取空间分集或极化分集的措施加以对应。在⼀个典型的蜂窝移动通信环境中，移动台总是⽐基站天线矮很多，接收机与发射机之间的直达路径被建筑物或其他物体所阻碍。所以，在蜂窝基站与移动台之间的通信不是通过直达路径，⽽是通过许多其他路径完成的。在UHF频段，从发射机到接收机的电磁波的主要传播模式是散射，即从建筑物平⾯反射或从⼈⼯、⾃然物体折射。7、慢衰落、快衰落慢衰落：由障碍物阻挡造成阴影效应，接收信号强度下降，但该场强中值随地理改变变化缓慢，故称慢衰落，⼜称为阴影衰落。慢衰落的场强中值服从对数正态分布，且与位置/地点相关，衰落的速度取决于移动台的速度快衰落：合成...
