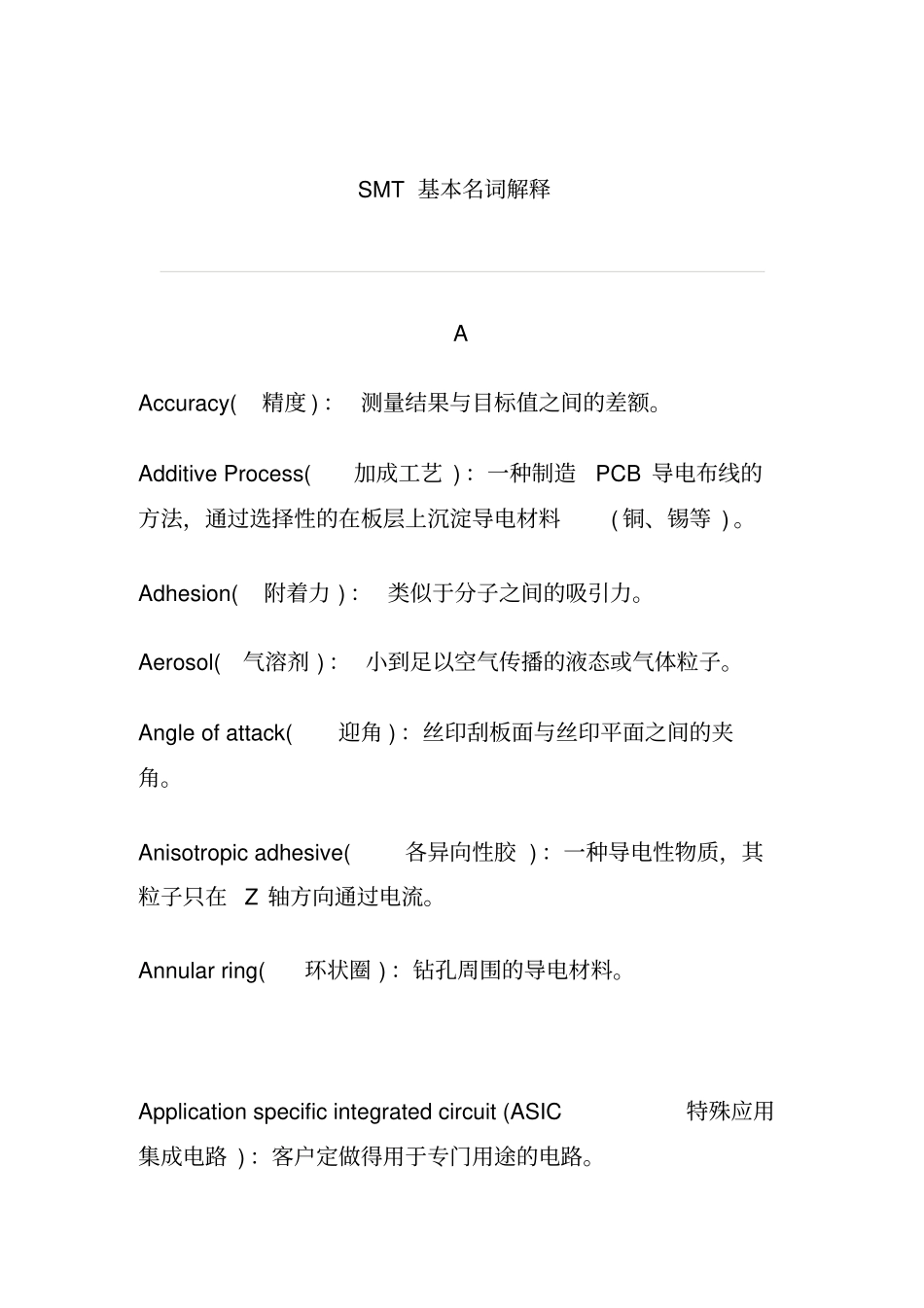

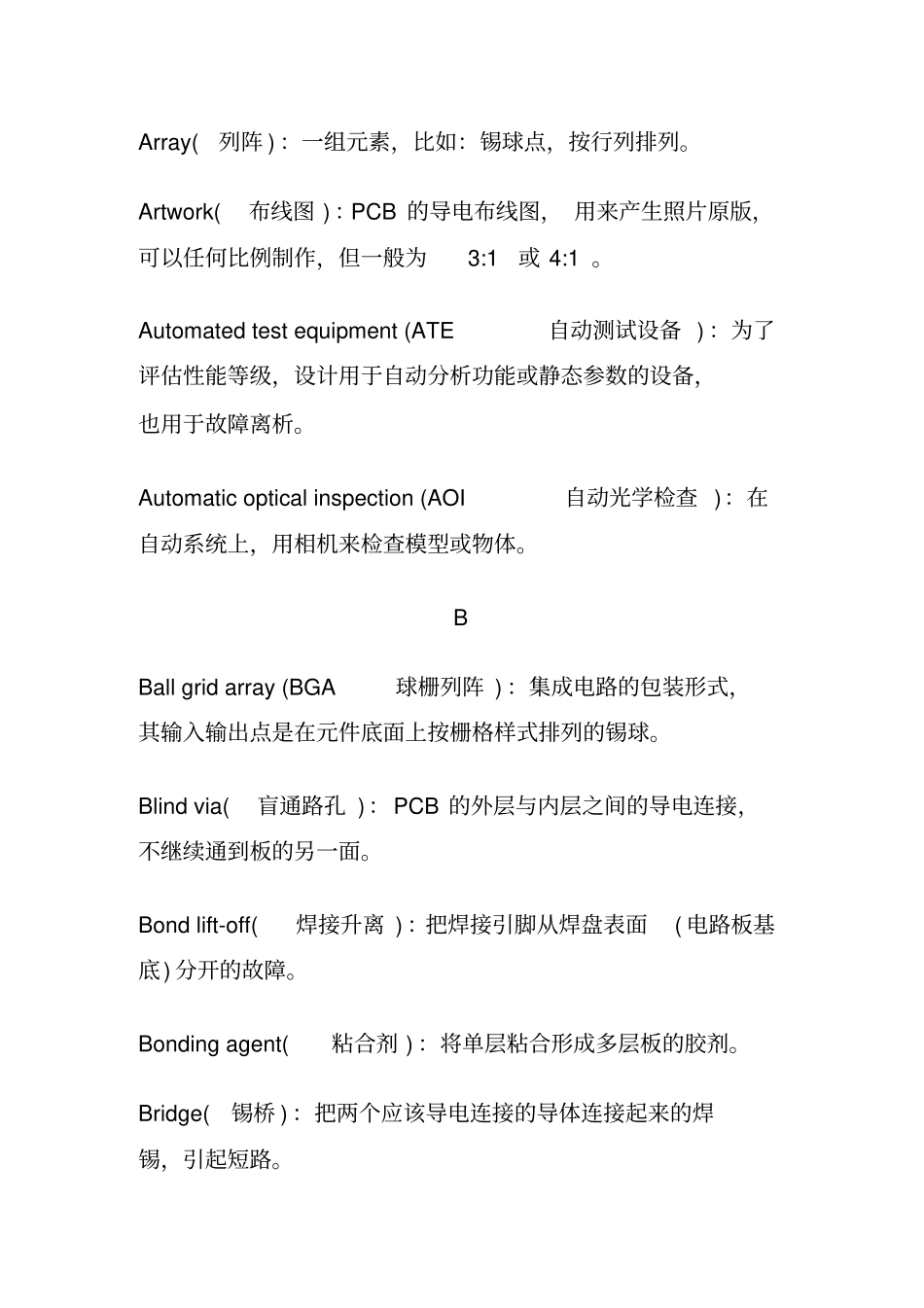

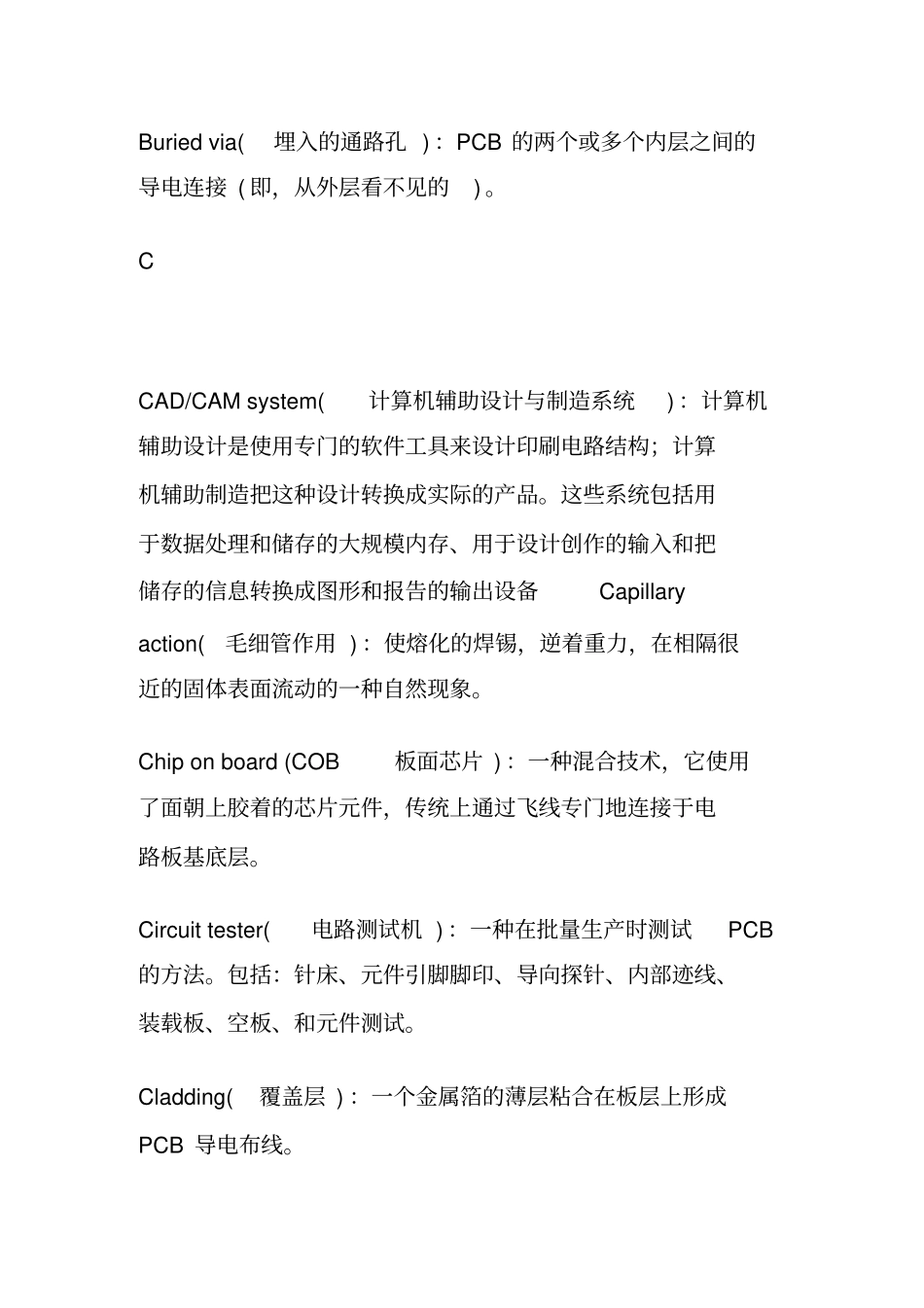

SMT基本名词解释AAccuracy(精度)：测量结果与目标值之间的差额。AdditiveProcess(加成工艺)：一种制造PCB导电布线的方法，通过选择性的在板层上沉淀导电材料(铜、锡等)。Adhesion(附着力)：类似于分子之间的吸引力。Aerosol(气溶剂)：小到足以空气传播的液态或气体粒子。Angleofattack(迎角)：丝印刮板面与丝印平面之间的夹角。Anisotropicadhesive(各异向性胶)：一种导电性物质，其粒子只在Z轴方向通过电流。Annularring(环状圈)：钻孔周围的导电材料。Applicationspecificintegratedcircuit(ASIC特殊应用集成电路)：客户定做得用于专门用途的电路。Array(列阵)：一组元素，比如：锡球点，按行列排列。Artwork(布线图)：PCB的导电布线图，用来产生照片原版，可以任何比例制作，但一般为3:1或4:1。Automatedtestequipment(ATE自动测试设备)：为了评估性能等级，设计用于自动分析功能或静态参数的设备，也用于故障离析。Automaticopticalinspection(AOI自动光学检查)：在自动系统上，用相机来检查模型或物体。BBallgridarray(BGA球栅列阵)：集成电路的包装形式，其输入输出点是在元件底面上按栅格样式排列的锡球。Blindvia(盲通路孔)：PCB的外层与内层之间的导电连接，不继续通到板的另一面。Bondlift-off(焊接升离)：把焊接引脚从焊盘表面(电路板基底)分开的故障。Bondingagent(粘合剂)：将单层粘合形成多层板的胶剂。Bridge(锡桥)：把两个应该导电连接的导体连接起来的焊锡，引起短路。Buriedvia(埋入的通路孔)：PCB的两个或多个内层之间的导电连接(即，从外层看不见的)。CCAD/CAMsystem(计算机辅助设计与制造系统)：计算机辅助设计是使用专门的软件工具来设计印刷电路结构；计算机辅助制造把这种设计转换成实际的产品。这些系统包括用于数据处理和储存的大规模内存、用于设计创作的输入和把储存的信息转换成图形和报告的输出设备Capillaryaction(毛细管作用)：使熔化的焊锡，逆着重力，在相隔很近的固体表面流动的一种自然现象。Chiponboard(COB板面芯片)：一种混合技术，它使用了面朝上胶着的芯片元件，传统上通过飞线专门地连接于电路板基底层。Circuittester(电路测试机)：一种在批量生产时测试PCB的方法。包括：针床、元件引脚脚印、导向探针、内部迹线、装载板、空板、和元件测试。Cladding(覆盖层)：一个金属箔的薄层粘合在板层上形成PCB导电布线。Coefficientofthethermalexpansion(温度膨胀系数)：当材料的表面温度增加时，测量到的每度温度材料膨胀百万分率(ppm)Coldcleaning(冷清洗)：一种有机溶解过程，液体接触完成焊接后的残渣清除。Coldsolderjoint(冷焊锡点)：一种反映湿润作用不够的焊接点，其特征是，由于加热不足或清洗不当，外表灰色、多孔。Componentdensity(元件密度)：PCB上的元件数量除以板的面积。Conductiveepoxy(导电性环氧树脂)：一种聚合材料，通过加入金属粒子，通常是银，使其通过电流。Conductiveink(导电墨水)：在厚胶片材料上使用的胶剂，形成PCB导电布线图。Conformalcoating(共形涂层)：一种薄的保护性涂层，应用于顺从装配外形的PCB。Copperfoil(铜箔)：一种阴质性电解材料，沉淀于电路板基底层上的一层薄的、连续的金属箔，它作为PCB的导电体。它容易粘合于绝缘层，接受印刷保护层，腐蚀后形成电路图样。Coppermirrortest(铜镜测试)：一种助焊剂腐蚀性测试，在玻璃板上使用一种真空沉淀薄膜。Cure(烘焙固化)：材料的物理性质上的变化，通过化学反应，或有压/无压的对热反应。Cyclerate(循环速率)：一个元件贴片名词，用来计量从拿取、到板上定位和返回的机器速度，也叫测试速度。DDatarecorder(数据记录器)：以特定时间间隔，从着附于PCB的热电偶上测量、采集温度的设备。Defect(缺陷)：元件或电路单元偏离了正常接受的特征。Delamination(分层)：板层的分离和板层与导电覆盖层之间的分离。Desoldering(卸焊)：把焊接元件拆卸来修理或更换，方法包括：用吸锡带吸锡、真空(焊锡吸管)和热拔。Dewetting(去湿)：熔化的焊锡先覆盖、后收回的过程，留下不规则的残渣。DFM(为制造着想的设计)：以最有效的方式生产产品的方法，将时间、成本和可用...
