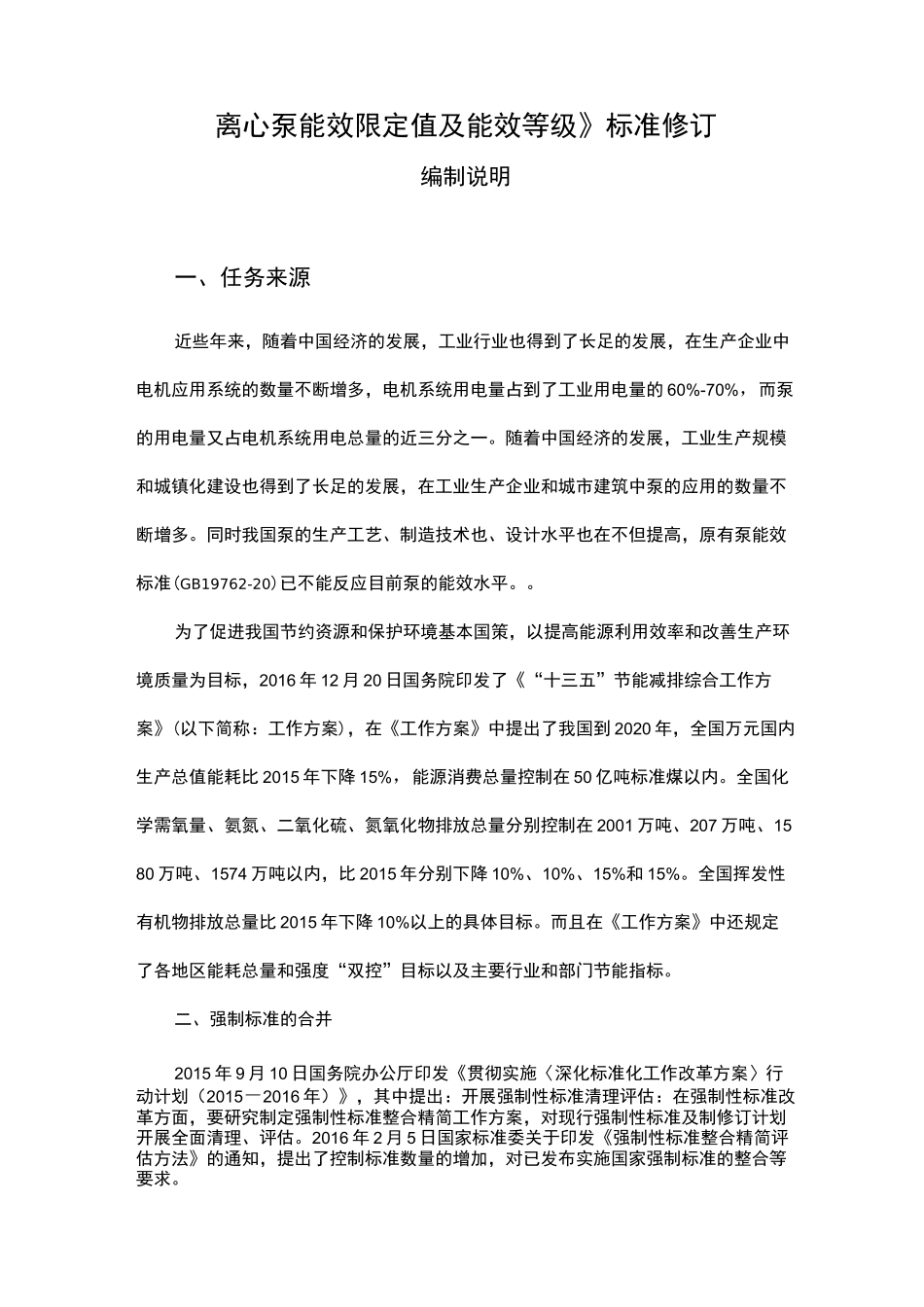

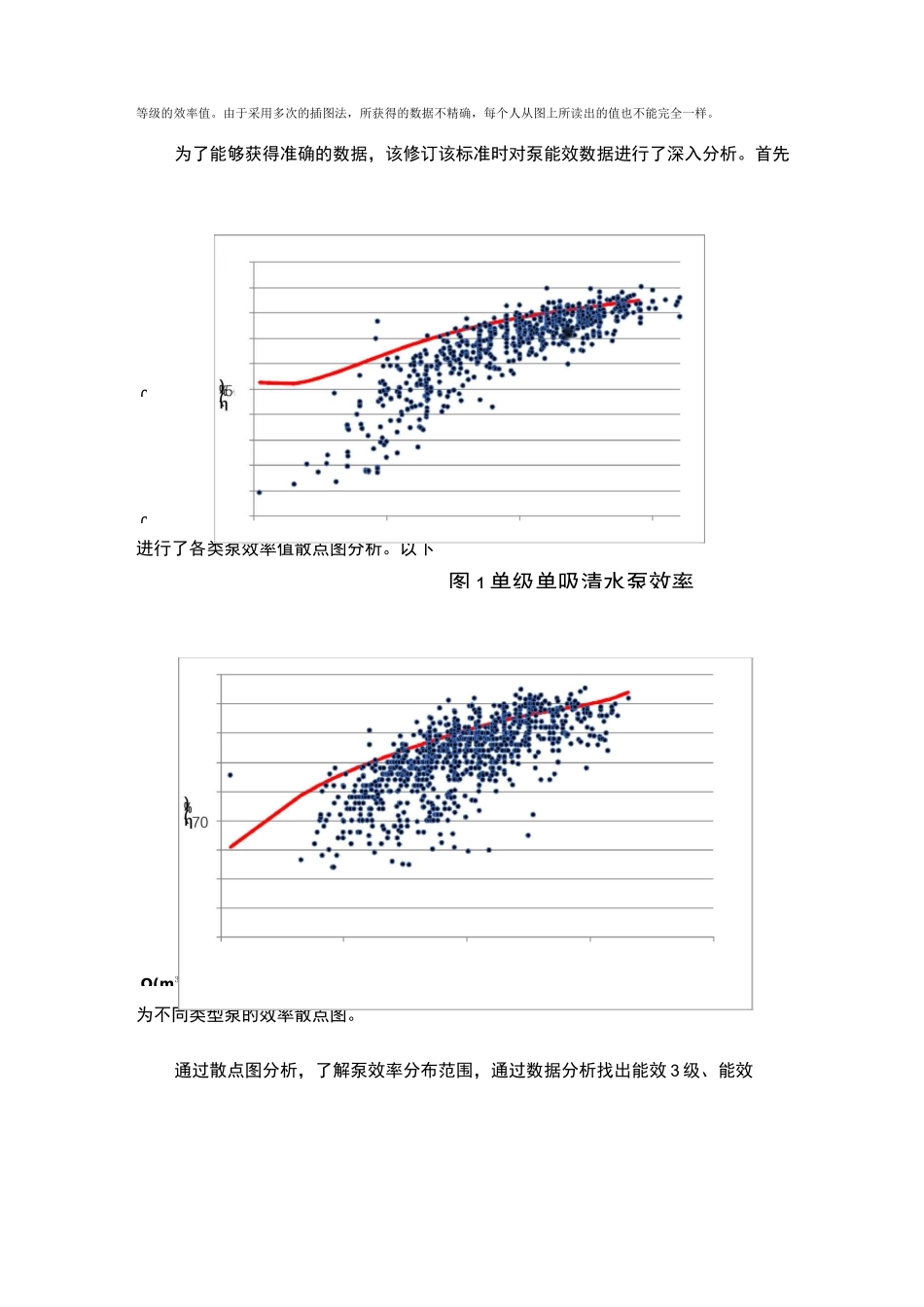

离心泵能效限定值及能效等级》标准修订编制说明一、任务来源近些年来，随着中国经济的发展，工业行业也得到了长足的发展，在生产企业中电机应用系统的数量不断增多，电机系统用电量占到了工业用电量的60%-70%，而泵的用电量又占电机系统用电总量的近三分之一。随着中国经济的发展，工业生产规模和城镇化建设也得到了长足的发展，在工业生产企业和城市建筑中泵的应用的数量不断增多。同时我国泵的生产工艺、制造技术也、设计水平也在不但提高，原有泵能效标准(GB19762-20)已不能反应目前泵的能效水平。。为了促进我国节约资源和保护环境基本国策，以提高能源利用效率和改善生产环境质量为目标，2016年12月20日国务院印发了《“十三五”节能减排综合工作方案》(以下简称：工作方案)，在《工作方案》中提出了我国到2020年，全国万元国内生产总值能耗比2015年下降15%，能源消费总量控制在50亿吨标准煤以内。全国化学需氧量、氨氮、二氧化硫、氮氧化物排放总量分别控制在2001万吨、207万吨、1580万吨、1574万吨以内，比2015年分别下降10%、10%、15%和15%。全国挥发性有机物排放总量比2015年下降10%以上的具体目标。而且在《工作方案》中还规定了各地区能耗总量和强度“双控”目标以及主要行业和部门节能指标。二、强制标准的合并2015年9月10日国务院办公厅印发《贯彻实施〈深化标准化工作改革方案〉行动计划（2015－2016年）》，其中提出：开展强制性标准清理评估：在强制性标准改革方面，要研究制定强制性标准整合精简工作方案，对现行强制性标准及制修订计划开展全面清理、评估。2016年2月5日国家标准委关于印发《强制性标准整合精简评估方法》的通知，提出了控制标准数量的增加，对已发布实施国家强制标准的整合等要求。根据国家标准委关于强制性标准精简整合的有关精神，2016年9月22日，全国能源基础与管理标准化技术委员会（以下简称全国能标委）在北京组织召开了全国能标委扩大会议，与会专家针对强制性节能标准的名称、内容进行了研讨，并决定删除强制性能效标准中“节能评价值；对于需要与其他标准或计划项目整合的已经审定或报批的强制性国家标准，由全国能标委秘书处按照国家标准委的进一步要求组织后续修改报批工作。随后全国能标委根据国家标准委关于精简强制性能效标准的精神，决定将清水离心泵、石化泵、渣浆泵合并在《离心泵能效限定值及能效等级》一个标准中。为了能够更科学合理的确定能效标准的规定值，课题组从浙江省水泵检测中心，江苏泰州质检院，全国水泵标准技术委员会收集了665组单级单吸泵能效参数，925组单级双吸泵能效参数，264组多级泵能效参数，702组石化泵能效参数，362组管道泵能效参数。三、标准分析在原标准中GB19762-2005和GB19762-2007中，计算泵的能效值首先要通过测试点的流量（m3/h）、扬程（m）、转速（r/min）计算出泵的比转速（n），再通过S查图找到未修正的效率值，然后再对该值进行修正，计算出规定点的效率值，而不同流量下计算出的点形成了该类泵的效率基线，再通过加、减得出该点各能效99887656055501图2单级双吸清水泵效率100100100010000Q(m3/98760043210114图1单级单吸清水泵效率1m3/100100等级的效率值。由于采用多次的插图法，所获得的数据不精确，每个人从图上所读出的值也不能完全一样。为了能够获得准确的数据，该修订该标准时对泵能效数据进行了深入分析。首先进行了各类泵效率值散点图分析。以下为不同类型泵的效率散点图。通过散点图分析，了解泵效率分布范围，通过数据分析找出能效3级、能效2级和能效3级的评价曲线四、能效指标的确定图3单级单吸泵能效曲线图图4单级双吸泵能效曲线图100tt1级JIIVJHI'■■■1001000100001001000100001000000284062840628cd9H9m8:887-7a><6>6fL55.7^^2263---I-图5多级泵能效曲线图每条曲线可以通过下列和系数表来获得：n=A+B-LOG(q)+C-LOG(q)2+D•LOG(q)3+E-LOG(q)4+F-LOG(q)5+G-LOG(q)6表1各类泵的能效等级系数系数单级单吸单级双吸多级泵1级系数2级系数3级系数1级系数2级系数3级系数1级系数2级系数3级系数A10.95—22.5—7139.8027.90—13.6038.2025.90—24.61B77.5113116.353.6051.0095.005...
