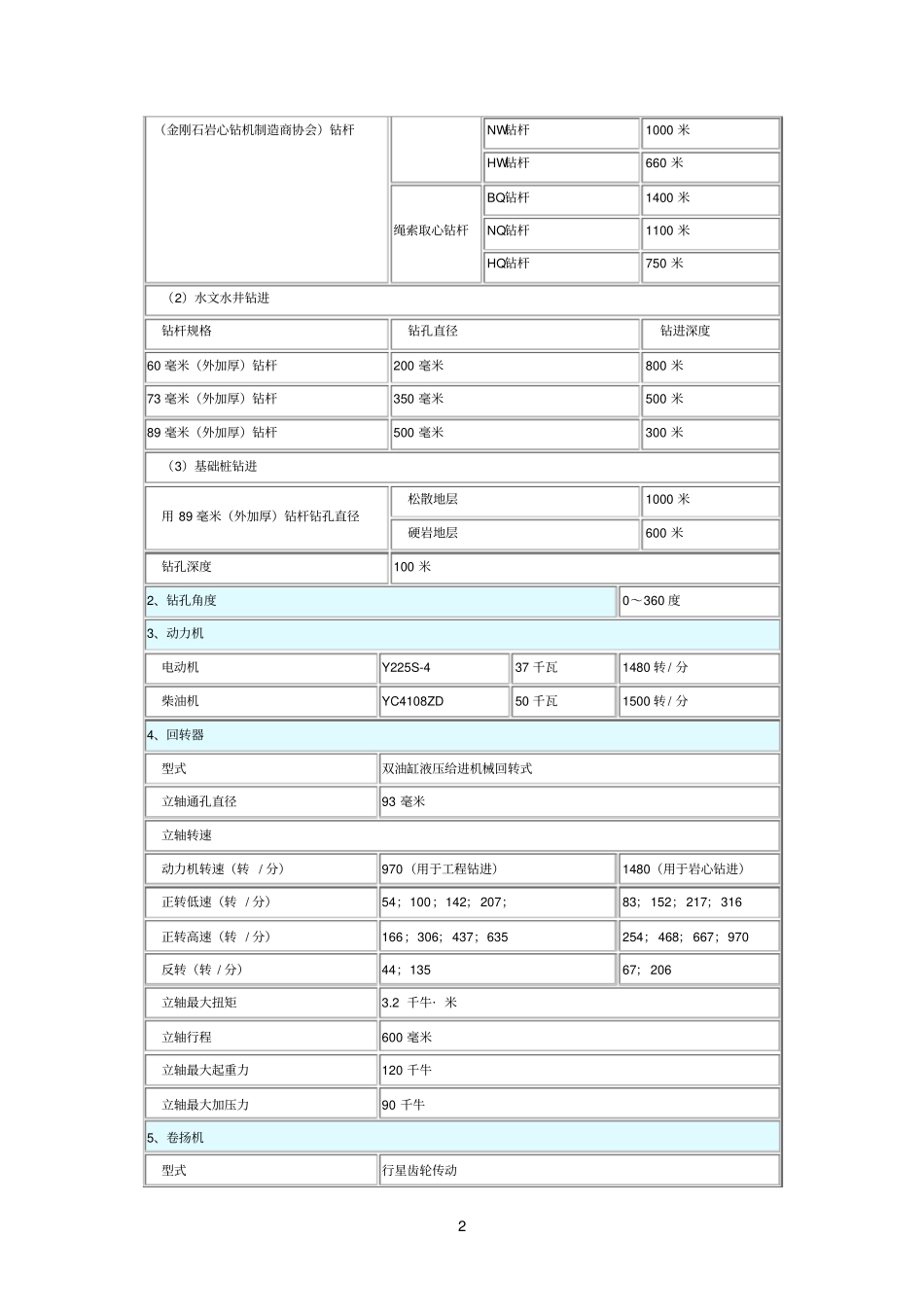

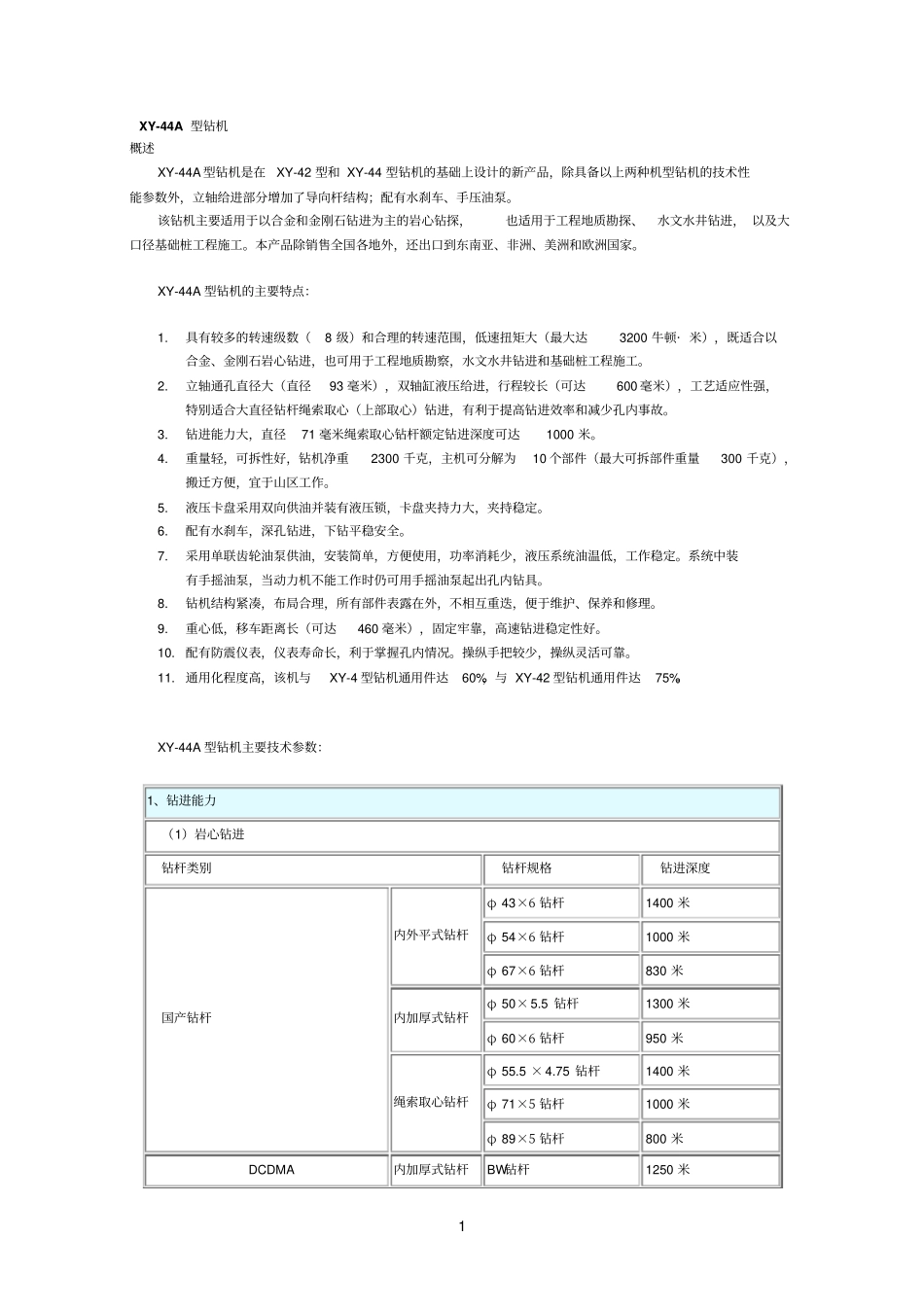

1XY-44A型钻机概述XY-44A型钻机是在XY-42型和XY-44型钻机的基础上设计的新产品，除具备以上两种机型钻机的技术性能参数外，立轴给进部分增加了导向杆结构；配有水刹车、手压油泵。该钻机主要适用于以合金和金刚石钻进为主的岩心钻探，也适用于工程地质勘探、水文水井钻进，以及大口径基础桩工程施工。本产品除销售全国各地外，还出口到东南亚、非洲、美洲和欧洲国家。XY-44A型钻机的主要特点：1.具有较多的转速级数（8级）和合理的转速范围，低速扭矩大（最大达3200牛顿·米），既适合以合金、金刚石岩心钻进，也可用于工程地质勘察，水文水井钻进和基础桩工程施工。2.立轴通孔直径大（直径93毫米），双轴缸液压给进，行程较长（可达600毫米），工艺适应性强，特别适合大直径钻杆绳索取心（上部取心）钻进，有利于提高钻进效率和减少孔内事故。3.钻进能力大，直径71毫米绳索取心钻杆额定钻进深度可达1000米。4.重量轻，可拆性好，钻机净重2300千克，主机可分解为10个部件（最大可拆部件重量300千克），搬迁方便，宜于山区工作。5.液压卡盘采用双向供油并装有液压锁，卡盘夹持力大，夹持稳定。6.配有水刹车，深孔钻进，下钻平稳安全。7.采用单联齿轮油泵供油，安装简单，方便使用，功率消耗少，液压系统油温低，工作稳定。系统中装有手摇油泵，当动力机不能工作时仍可用手摇油泵起出孔内钻具。8.钻机结构紧凑，布局合理，所有部件表露在外，不相互重迭，便于维护、保养和修理。9.重心低，移车距离长（可达460毫米），固定牢靠，高速钻进稳定性好。10.配有防震仪表，仪表寿命长，利于掌握孔内情况。操纵手把较少，操纵灵活可靠。11.通用化程度高，该机与XY-4型钻机通用件达60%，与XY-42型钻机通用件达75%。XY-44A型钻机主要技术参数：1、钻进能力（1）岩心钻进钻杆类别钻杆规格钻进深度国产钻杆内外平式钻杆φ43×6钻杆1400米φ54×6钻杆1000米φ67×6钻杆830米内加厚式钻杆φ50×5.5钻杆1300米φ60×6钻杆950米绳索取心钻杆φ55.5×4.75钻杆1400米φ71×5钻杆1000米φ89×5钻杆800米DCDMA内加厚式钻杆BW钻杆1250米2（金刚石岩心钻机制造商协会）钻杆NW钻杆1000米HW钻杆660米绳索取心钻杆BQ钻杆1400米NQ钻杆1100米HQ钻杆750米（2）水文水井钻进钻杆规格钻孔直径钻进深度60毫米（外加厚）钻杆200毫米800米73毫米（外加厚）钻杆350毫米500米89毫米（外加厚）钻杆500毫米300米（3）基础桩钻进用89毫米（外加厚）钻杆钻孔直径松散地层1000米硬岩地层600米钻孔深度100米2、钻孔角度0～360度3、动力机电动机Y225S-437千瓦1480转/分柴油机YC4108ZD50千瓦1500转/分4、回转器型式双油缸液压给进机械回转式立轴通孔直径93毫米立轴转速动力机转速（转/分）970（用于工程钻进）1480（用于岩心钻进）正转低速（转/分）54；100；142；207；83；152；217；316正转高速（转/分）166；306；437；635254；468；667；970反转（转/分）44；13567；206立轴最大扭矩3.2千牛·米立轴行程600毫米立轴最大起重力120千牛立轴最大加压力90千牛5、卷扬机型式行星齿轮传动3钢丝绳直径17.5毫米绳6W（16）或18.5毫米绳6×19卷筒钢丝绳容量（17.5钢丝绳）（170kg/mm2）110米（18.5钢丝绳）（170kg/mm2））90米单绳最大提升力45千牛钢丝绳提升速度当动力机转速为1000转/分时0.47；0.86；1.22；1.78米/秒当动力机转速为1500转/分时0.70；1.29；1.84；2.68米/秒6、离合器型式：干式单片摩檫离合器7、变速箱型式：滑移齿轮变速箱（4正1反）8、油泵型式：单联齿轮油泵排量20ml/r工作压力20兆帕最大压力25兆帕9、水刹车工作转速700～1800转/分单绳平衡速度3～8米/秒单绳平衡负荷45千牛10、机架型式：滑撬式（带滑动底座）钻机后退行程460毫米11、外形尺寸（长×宽×高）3042×1100×1920毫米12、钻机重量（不包括动力机）2300千克13、可拆最大部件重量300千克
