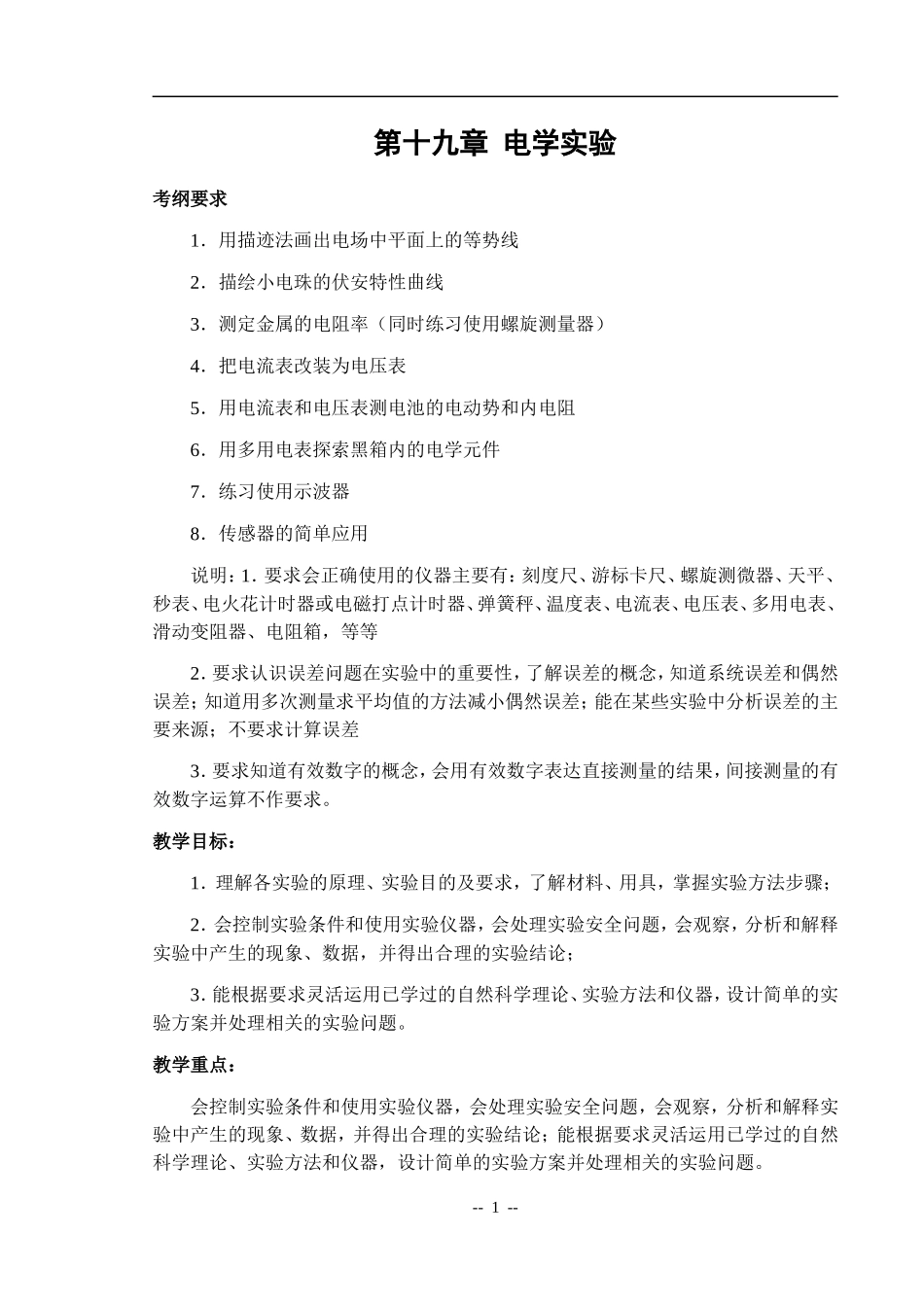

第十九章电学实验考纲要求1．用描迹法画出电场中平面上的等势线2．描绘小电珠的伏安特性曲线3．测定金属的电阻率（同时练习使用螺旋测量器）4．把电流表改装为电压表5．用电流表和电压表测电池的电动势和内电阻6．用多用电表探索黑箱内的电学元件7．练习使用示波器8．传感器的简单应用说明：1．要求会正确使用的仪器主要有：刻度尺、游标卡尺、螺旋测微器、天平、秒表、电火花计时器或电磁打点计时器、弹簧秤、温度表、电流表、电压表、多用电表、滑动变阻器、电阻箱，等等2．要求认识误差问题在实验中的重要性，了解误差的概念，知道系统误差和偶然误差；知道用多次测量求平均值的方法减小偶然误差；能在某些实验中分析误差的主要来源；不要求计算误差3．要求知道有效数字的概念，会用有效数字表达直接测量的结果，间接测量的有效数字运算不作要求。教学目标：1．理解各实验的原理、实验目的及要求，了解材料、用具，掌握实验方法步骤；2．会控制实验条件和使用实验仪器，会处理实验安全问题，会观察，分析和解释实验中产生的现象、数据，并得出合理的实验结论；3．能根据要求灵活运用已学过的自然科学理论、实验方法和仪器，设计简单的实验方案并处理相关的实验问题。教学重点：会控制实验条件和使用实验仪器，会处理实验安全问题，会观察，分析和解释实验中产生的现象、数据，并得出合理的实验结论；能根据要求灵活运用已学过的自然科学理论、实验方法和仪器，设计简单的实验方案并处理相关的实验问题。--1--0123V051015教学难点：会控制实验条件和使用实验仪器，会处理实验安全问题，会观察，分析和解释实验中产生的现象、数据，并得出合理的实验结论；能根据要求灵活运用已学过的自然科学理论、实验方法和仪器，设计简单的实验方案并处理相关的实验问题。教学方法：讲练结合，计算机辅助教学教学过程：一、实验仪器的读数高考要求会正确使用的电学仪器有：电流表、电压表、多用电表、滑动变阻器、电阻箱等等。除了滑动变阻器以外，其它仪器都要求会正确读出数据。读数的基本原则是：凡仪器最小刻度是10分度的，要求读到最小刻度后再往下估读一位（估读的这位是不可靠数字）；凡仪器最小刻度不是10分度的，只要求读到最小刻度所在的这一位，不再往下估读。电阻箱是按照各个数量级上指针的对应数值读数的，指针必须指向某一个确定的数值，不能在两个数值之间，因此电阻箱测量结果的各位读数都是从电阻箱上指针所指位置直接读出的，不再向下估读。【例1】下图是电压表的刻度盘。若当时使用的是该表的0-3V量程，那么电压表读数为多少？若当时使用的是该表的0-15V量程，那么电压表度数又为多少？解：0-3V量程最小刻度是0.1V，是10分度的，因此要向下估读一位，读1.15V（由于最后一位是估读的，有偶然误差，读成1.14V-1.17V之间都算正确）。0-15V量程最小刻度为0.5V，不是10分度的，因此只要求读到0.1V这一位，所以读5.7V（5.6V-5.8V之间都算正确）。【例2】下图是电阻箱示意图，试读出当时电阻箱的阻值。--2--×0.1×10×1×1K×10K×100176543289017654328901765432890176543289017654328901765432890解：电阻箱面板上有6个旋钮，每个旋钮上方都标有倍率。将每个旋钮的指针所指的数值（都为整数）乘以各自的倍率，从最高位到低位依次读出来，就得到这时电阻箱的实际阻值。注意图中最左边的两个黑点是表示的是接线柱。若指针位置如图所示，则阻值为84580.2Ω。如：（04北京理综）电阻箱各旋钮的位置如右图所示，电阻箱R的阻值是_________。解析：电阻箱的读数方法是：每挡指示数字乘以相应倍率后相加的总和，所以86.3。二、恒定电流实验常规1．伏安法测电阻伏安法测电阻有a、b两种接法，a叫（安培计）外接法，b叫（安培计）内接法。外接法的系统误差是由电压表的分流引起的，测量值总小于真实值，小电阻应采用外接法；内接法的系统误差是由电流表的分压引起的，测量值总大于真实值，大电阻应采用内接法。如果被测电阻阻值为Rx，伏特表和安培表的内阻分别为RV、RA，若，则采用外接法。若，则采用内接法。如果无法估计被测电阻的阻值大小，可以利用试触法：如图将电压表的左端接a...
