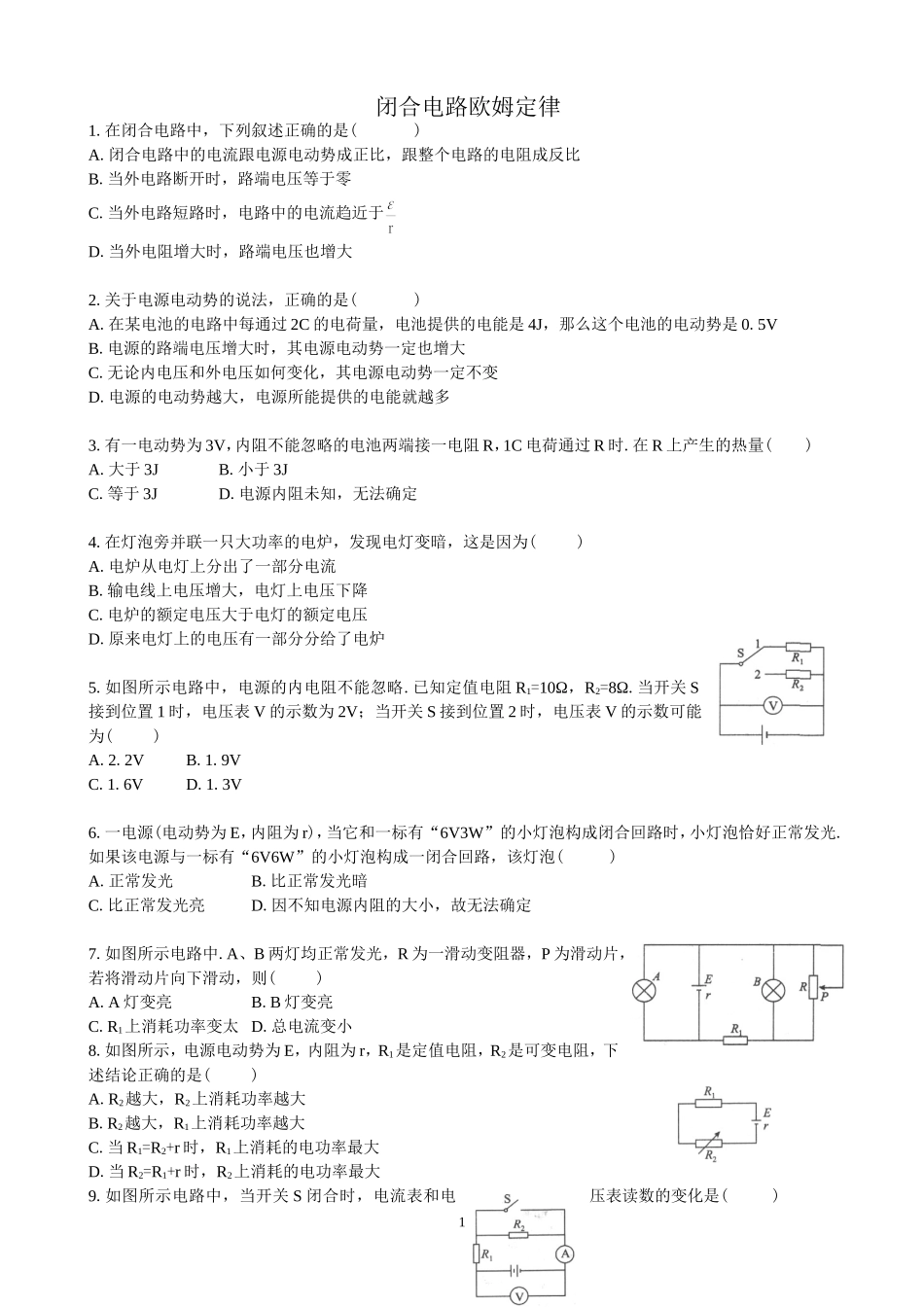

闭合电路欧姆定律1.在闭合电路中，下列叙述正确的是()A.闭合电路中的电流跟电源电动势成正比，跟整个电路的电阻成反比B.当外电路断开时，路端电压等于零C.当外电路短路时，电路中的电流趋近于D.当外电阻增大时，路端电压也增大2.关于电源电动势的说法，正确的是()A.在某电池的电路中每通过2C的电荷量，电池提供的电能是4J，那么这个电池的电动势是0.5VB.电源的路端电压增大时，其电源电动势一定也增大C.无论内电压和外电压如何变化，其电源电动势一定不变D.电源的电动势越大，电源所能提供的电能就越多3.有一电动势为3V，内阻不能忽略的电池两端接一电阻R，1C电荷通过R时.在R上产生的热量()A.大于3JB.小于3JC.等于3JD.电源内阻未知，无法确定4.在灯泡旁并联一只大功率的电炉，发现电灯变暗，这是因为()A.电炉从电灯上分出了一部分电流B.输电线上电压增大，电灯上电压下降C.电炉的额定电压大于电灯的额定电压D.原来电灯上的电压有一部分分给了电炉5.如图所示电路中，电源的内电阻不能忽略.已知定值电阻R1=10Ω，R2=8Ω.当开关S接到位置1时，电压表V的示数为2V；当开关S接到位置2时，电压表V的示数可能为()A.2.2VB.1.9VC.1.6VD.1.3V6.一电源(电动势为E，内阻为r)，当它和一标有“6V3W”的小灯泡构成闭合回路时，小灯泡恰好正常发光.如果该电源与一标有“6V6W”的小灯泡构成一闭合回路，该灯泡()A.正常发光B.比正常发光暗C.比正常发光亮D.因不知电源内阻的大小，故无法确定7.如图所示电路中.A、B两灯均正常发光，R为一滑动变阻器，P为滑动片，若将滑动片向下滑动，则()A.A灯变亮B.B灯变亮C.R1上消耗功率变太D.总电流变小8.如图所示，电源电动势为E，内阻为r，R1是定值电阻，R2是可变电阻，下述结论正确的是()A.R2越大，R2上消耗功率越大B.R2越大，R1上消耗功率越大C.当R1=R2+r时，R1上消耗的电功率最大D.当R2=R1+r时，R2上消耗的电功率最大9.如图所示电路中，当开关S闭合时，电流表和电压表读数的变化是()1A.两表读数均变大B.两表读数均变小C.电流表读数增大，电压表读数减小D.电流表读数减小，电压表读数增大10.如图所示电路中，电动势为E，内阻为r的电源与一滑动变阻器构成闭合电路，当滑动触片移动时，滑动变阻器两端电压和电路中电流的关系图象如下图中的()11.如图所示，电源电动势为E=30V，内阻为r=1Ω，电灯上标有“6V12W”字样，直流电动机线圈电阻R=2Ω.若电灯恰能正常发光，求电动机输出的机械功率12.如图所示电路中，R3=4Ω，电流表读数为0.75A，电压表读数为2V，由于某一电阻断路，使电流表读数为0.8A，而电压表读数为3.2V问:(1)哪一只电阻断路?(2)电源电动势和内电阻各多大?2
