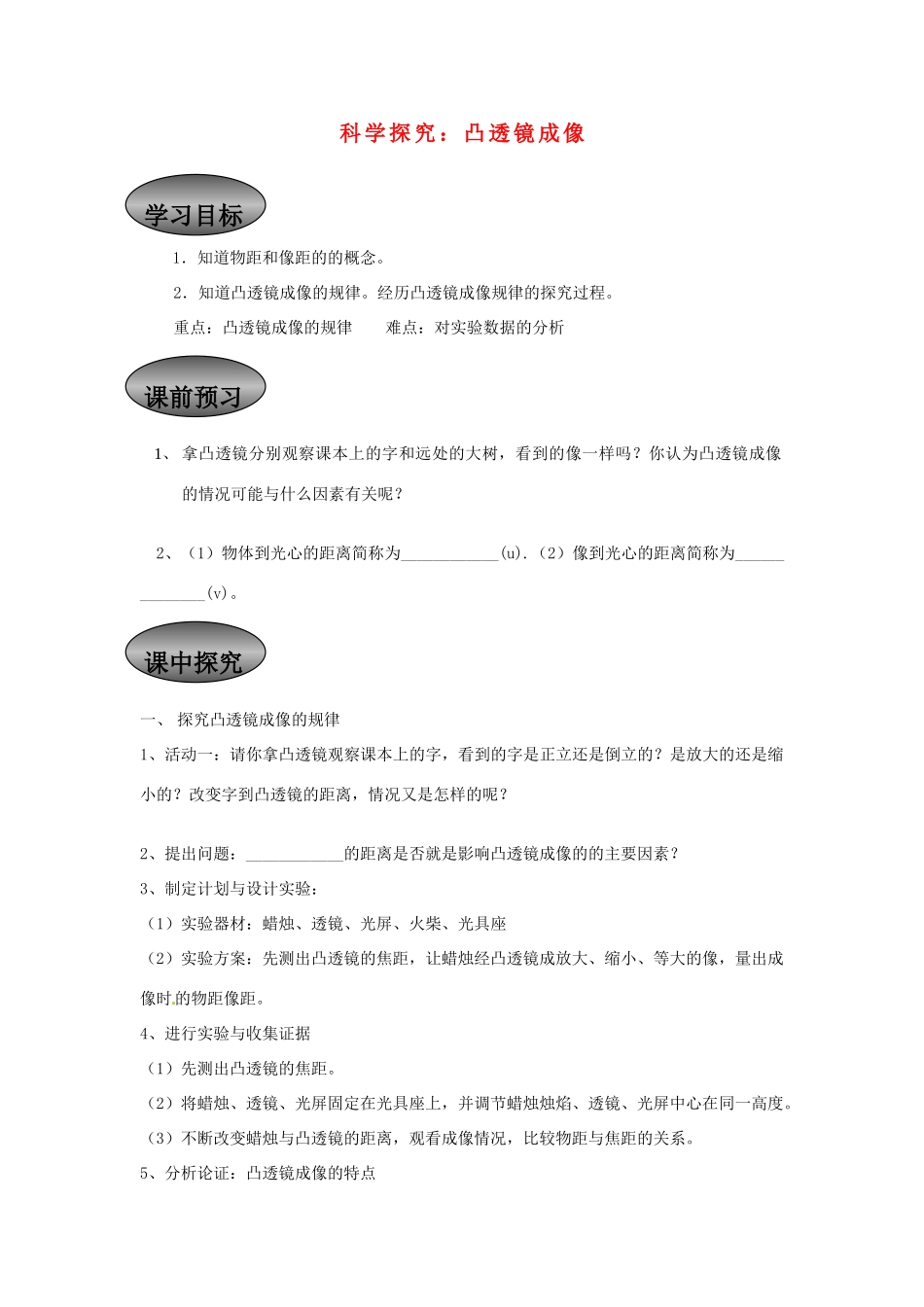

科学探究：凸透镜成像1．知道物距和像距的的概念。2．知道凸透镜成像的规律。经历凸透镜成像规律的探究过程。重点：凸透镜成像的规律难点：对实验数据的分析1、拿凸透镜分别观察课本上的字和远处的大树，看到的像一样吗？你认为凸透镜成像的情况可能与什么因素有关呢？2、（1）物体到光心的距离简称为____________(u).（2）像到光心的距离简称为______________(v)。一、探究凸透镜成像的规律1、活动一：请你拿凸透镜观察课本上的字，看到的字是正立还是倒立的？是放大的还是缩小的？改变字到凸透镜的距离，情况又是怎样的呢？2、提出问题：____________的距离是否就是影响凸透镜成像的的主要因素？3、制定计划与设计实验：（1）实验器材：蜡烛、透镜、光屏、火柴、光具座（2）实验方案：先测出凸透镜的焦距，让蜡烛经凸透镜成放大、缩小、等大的像，量出成像时的物距像距。4、进行实验与收集证据（1）先测出凸透镜的焦距。（2）将蜡烛、透镜、光屏固定在光具座上，并调节蜡烛烛焰、透镜、光屏中心在同一高度。（3）不断改变蜡烛与凸透镜的距离，观看成像情况，比较物距与焦距的关系。5、分析论证：凸透镜成像的特点课前预习学习目标课中探究物体位置u像的位置像的性质大小正倒虚实u＞2fu＝2f2f＞u＞fu＝f————————————u＜f1．通过水滴看书上的字，字是___________的(填“缩小”或“放大”)，此时水相当于___________镜。2．一束平行光经过凸透镜折射后的传播方向如图4甲所示，由图可知，此凸透镜的焦距为_______㎝；当把蜡烛放在此凸透镜左侧12㎝处时，如图4乙所示，则从该凸透镜的右侧通过凸透镜可以看到一个_______（填“正立”或“倒立”）、放大的虚像。3．航空摄影人员从高空给城市拍照，若所用的照相机镜头的焦距为80㎜，则胶卷与镜头的距离应______（填“大于”或“小于”）80㎜，所成的像为缩小、______（填“实”或“虚”）像。4．凸透镜的焦距为15cm，当物体AB放在该凸透镜主轴上距离凸透镜35cm的位置处时，调整光屏的位置光屏上出现该物体清晰的像，则在光屏上得到一个()我的知识网络图当堂检测1、物体位于凸透镜2倍焦距外时，成、、像。（机的原理）2、物体位于凸透镜2倍焦距外时，成、、像3、物体位于凸透镜1倍焦距与2倍焦距间时，成、、像。（机的原理）4、物体位于凸透镜焦距上时像5、物体位于凸透镜1倍焦距内时，成、、像。（镜的原理）凸透镜成像的特点甲乙图4A、倒立放大的实像B、倒立缩小的实像C、正立放大的实像D、正立放大的虚像5．将蜡烛放在距离凸透镜30cm的地方，在透镜另一侧的光屏上，有清晰放大的蜡烛像，由此可知，该透镜的焦距可能是（）A.20cmB.15cmC.10cmD.5cm6．在探究凸透镜成像实验中,小红把蜡烛放在凸透镜前的某一位置时,在透镜另一侧离透镜10cm的光屏上得到一个倒立、缩小的清晰的像.当她把蜡烛移到距透镜10cm处时,所成的像是（）A.倒立缩小的实像B.倒立放大的实像C.正立放大的虚像D.倒立放大的实像7．小张在“探究凸透镜成像”过程中，保持凸透镜位置不变，先后把烛焰放在主轴上的A、B、C、D、E、G等各点（如图所示）分别按以下情况调整好光屏的位置：（1）把烛焰放在_______点，光屏上出现清晰倒立放大的实像最大；（2）把烛焰放在_______点，光屏上出现清晰倒立缩小的实像最小；（3）把烛焰放在_______点，光屏上没有出现清晰实像，但通过凸透镜看物体，能够看到一个_______立_______的虚像．8．在“探究凸透镜成像规律的实验”中，将蜡烛、焦距等于10cm的凸透镜、光屏放在光具座上，如图10所示，调节烛焰、凸透镜和光屏的中心在同一高度，把凸透镜固定在50cm处。(1)将蜡烛放在A点，光屏在B位置上，为了找到清晰的像，应将光屏向_______(填“左”或“右”)移动。(2)依次改变蜡烛的位置，移动光屏，直到找到清晰的像。记录的数据如下表。①在1—4次实验中，所成的像为倒立、_______的实像。②第6‘次的像比第5次的_______(填“大”或“小”)。(3)将蜡烛放在C点，观察到烛焰的正立、放大的虚像后，若希望看到更大的虚像，应将蜡烛向_______(填“左”或“右”)移动。9．小明用凸透镜、蜡烛、光屏和刻度尺等器材，探究凸透镜成像的...
